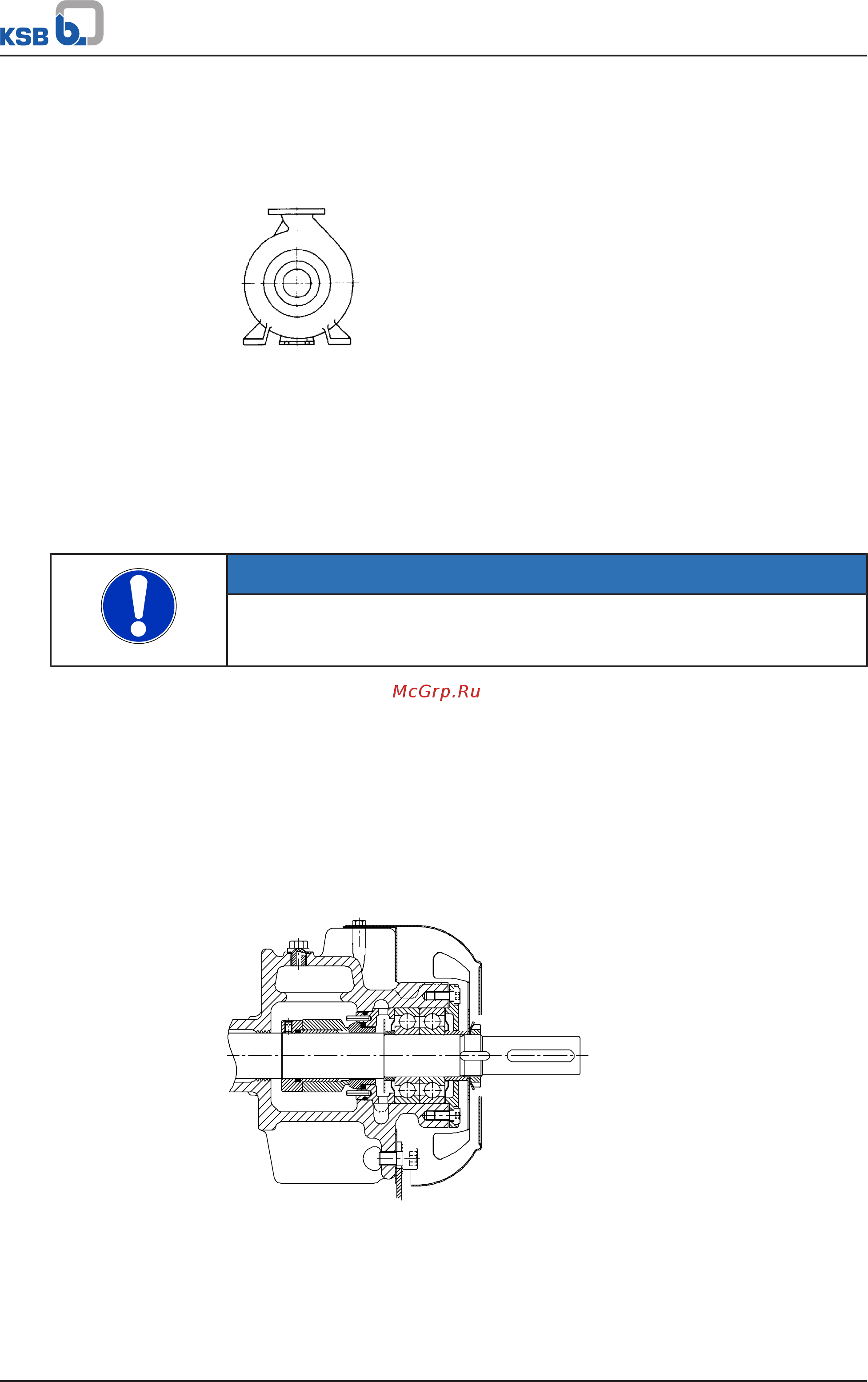

![KSB HPK-L 050-032-250 [18/72] Указание](/views2/1580506/page18/bg12.png)
4 Описание насоса/насосного агрегата
18 из 72
HPK-L
Корпус насоса
▪ Односпиральный/двухспиральный, в зависимости от типоразмера
▪ Спиральный корпус с радиальным разъемом
Спиральный корпус с нижними опорными лапами насоса.
Рис.6: Нижние опорные лапы насоса
▪ Спиральный корпус (в некоторых моделях с щелевым кольцом) и крышка
корпуса
Тип рабочего колеса
▪ Закрытое радиальное колесо с изогнутыми лопатками
▪ Отбойные лопатки на задней стороне колеса для уменьшения осевой силы
Уплотнение вала
УКАЗАНИЕ
Отклонение от заданной системы уплотнения и использование уплотнений других
типов допускается только в исключительных случаях после согласования с
производителем.
▪ Одинарное, разгруженное стандартное торцевое уплотнение
– Уплотнительная камера находится между подшипником скольжения со
стороны насоса, смазываемым перекачиваемой жидкостью, и наружным
подшипником качения со стороны двигателя.
Торцевое уплотнение, расположение dead end
1. Использовать неразрешенные торцевые уплотнения запрещается.
2. Поскольку эксплуатация насосов для теплоносителей требует соблюдения
комплексного набора условий, при использовании неразрешенных торцевых
уплотнений гарантия теряется.
Рис.7: Торцевое уплотнение, расположение dead end
Охлаждение уплотнительной камеры осуществляется через оребрение и приток
воздуха из окружающей среды.
Независимое охлаждение отсутствует!
