Включение и выключение проектора
Сначала
включите
проектор,
затем выберите
источник сигнала.
Включение проектора

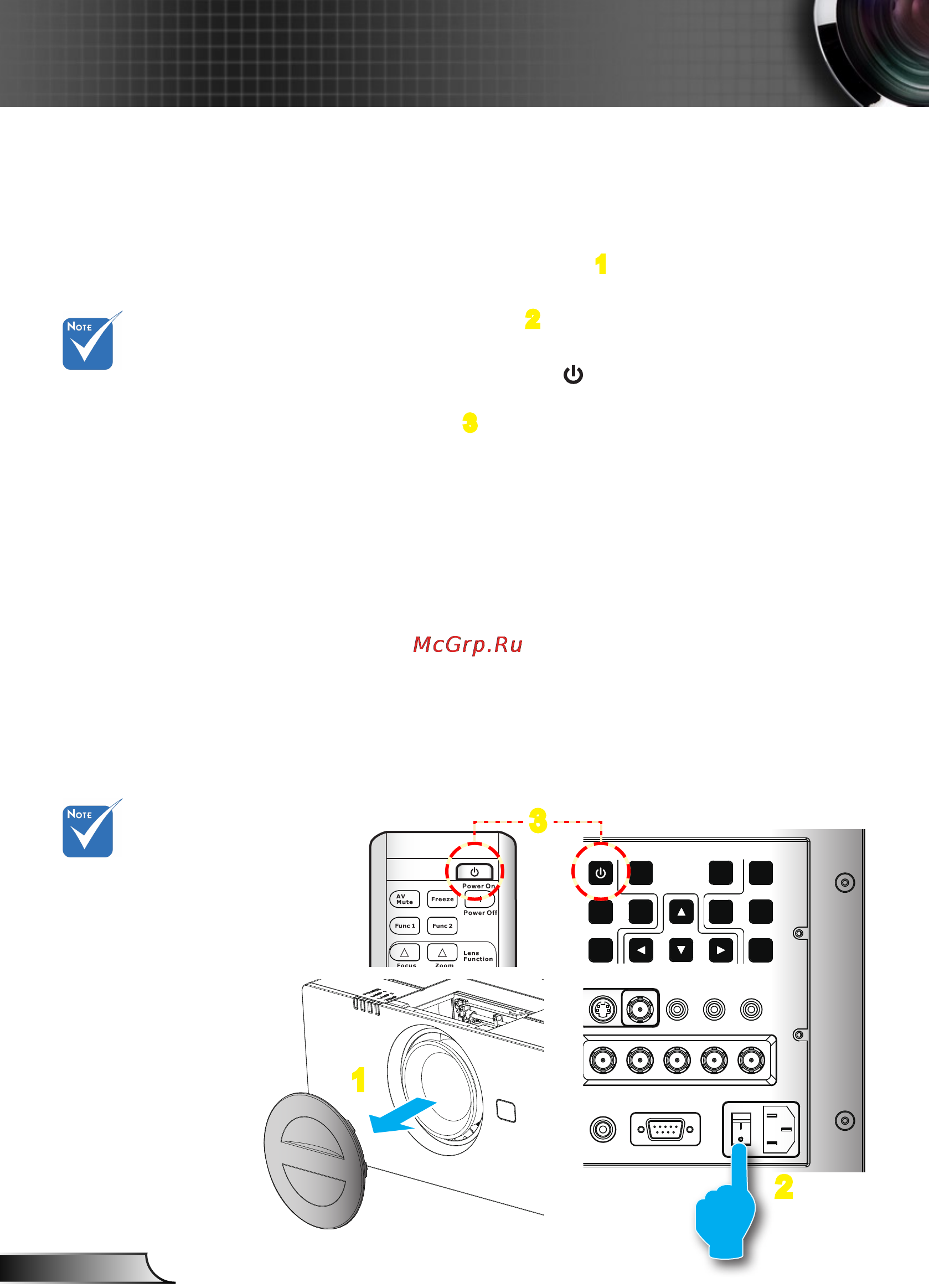

1. Снимите колпачок проектора. 1
2. Надежно подсоедините шнур питания и сигнальный
кабель. Выключателем 2 включите питание; индикатор
Power (Питание) начнет мигать красным.
3. Включите лампу кнопкой « » на пульте или задней
панели проектора. Индикатор POWER (Питание)
загорится синим. 3
Приблизительно через 10 секунд отобразится окно
запуска. При первом использовании проектора требуется
выбрать язык меню и режим энергосбережения.
4. Включите и подсоедините источник (компьютер, ноутбук,
видеоплеер и т.д.), сигнал которого требуется отображать
на экране. Проектор обнаружит источник автоматически.
Если нет, нажмите кнопку меню и перейдите в меню
«ПАРАМЕТРЫ».
Убедитесь в том, что для параметра «Блок. источника.»
установлено значение «Выкл.».
Если одновременно подключено нескольких источников,
для переключения входов нажмите кнопку «Источник»
на панели управления или клавишу выбора источника на
пульте дистанционного управления.
(*) Когда
Режим питания
(Ожидание)
в «Энергос-
бережение»,
при переходе
проектора в
ждущий режим
разъемы VGA
и RS-232
отключаются.
