15
Русский

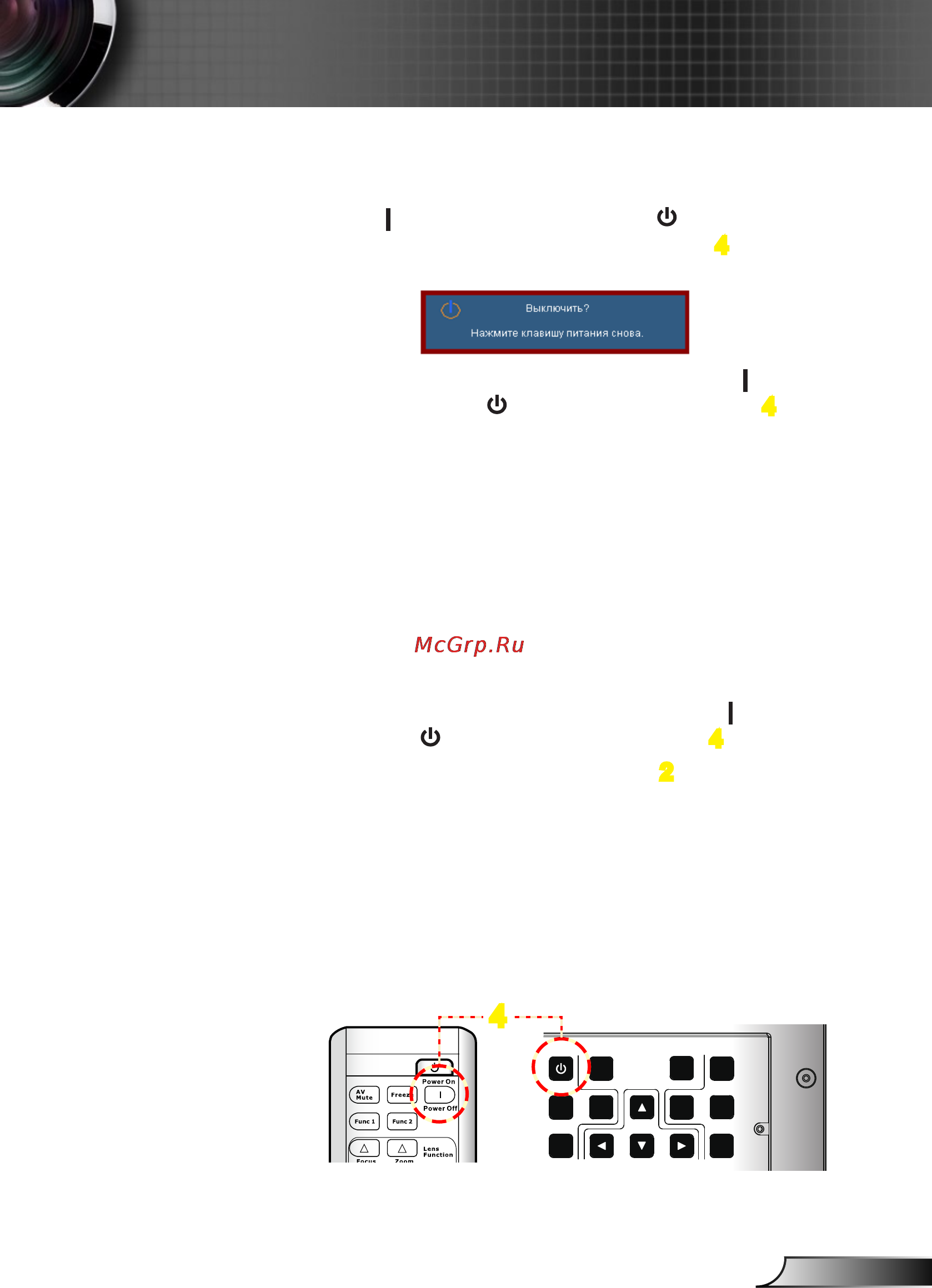

Установка
Выклю чЕние ПРоектора
1. Кнопкой « » на пульте или кнопкой « » на
панели управления выключите проектор. 4
На экране появится следующее сообщение.
Для подтверждения снова нажмите кнопку « » на
пульте или кнопку « » на панели управления 4,
в противном случае сообщение через 15 секунд
исчезнет. При втором нажатии кнопки проектор.
2. Вентиляторы охлаждения проработают еще 60 секунд
до завершения цикла охлаждения, и индикатор POW-
ER (Питание) будет мигать синим. Когда проектор
перейдет в ждущий режим, индикатор POWER
(Питание) загорится ровным синим цветом.
Чтобы снова включить проектор, дождитесь, пока
проектор завершит цикл охлаждения и перейдет в
ждущий режим. Чтобы снова включить проектор из
ждущего режима, просто нажмите кнопку « » на пульте
(или кнопку « » на панели управления). 4
3. Выключите питание выключателем. 2
4. Отсоедините шнуры питания от электрической розетки
и проектора.
5. Не включайте проектор сразу же после выключения
питания.
12V OUT
RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
RJ45
HDMI 2 HDMI 1
VGA-OUT
VGA 2-IN VGA 1-IN
SOURCE
INFO.
MENU
AV MUTE
ENTER
RE-SYNC
LENS
SHIFT
FOCUS
ZOOM
или
4
