66
Русский
Приложения
Обратите
внимание:
повреждение,
вызванное
неправильной
установкой,
приводит к
аннулированию
гарантии.

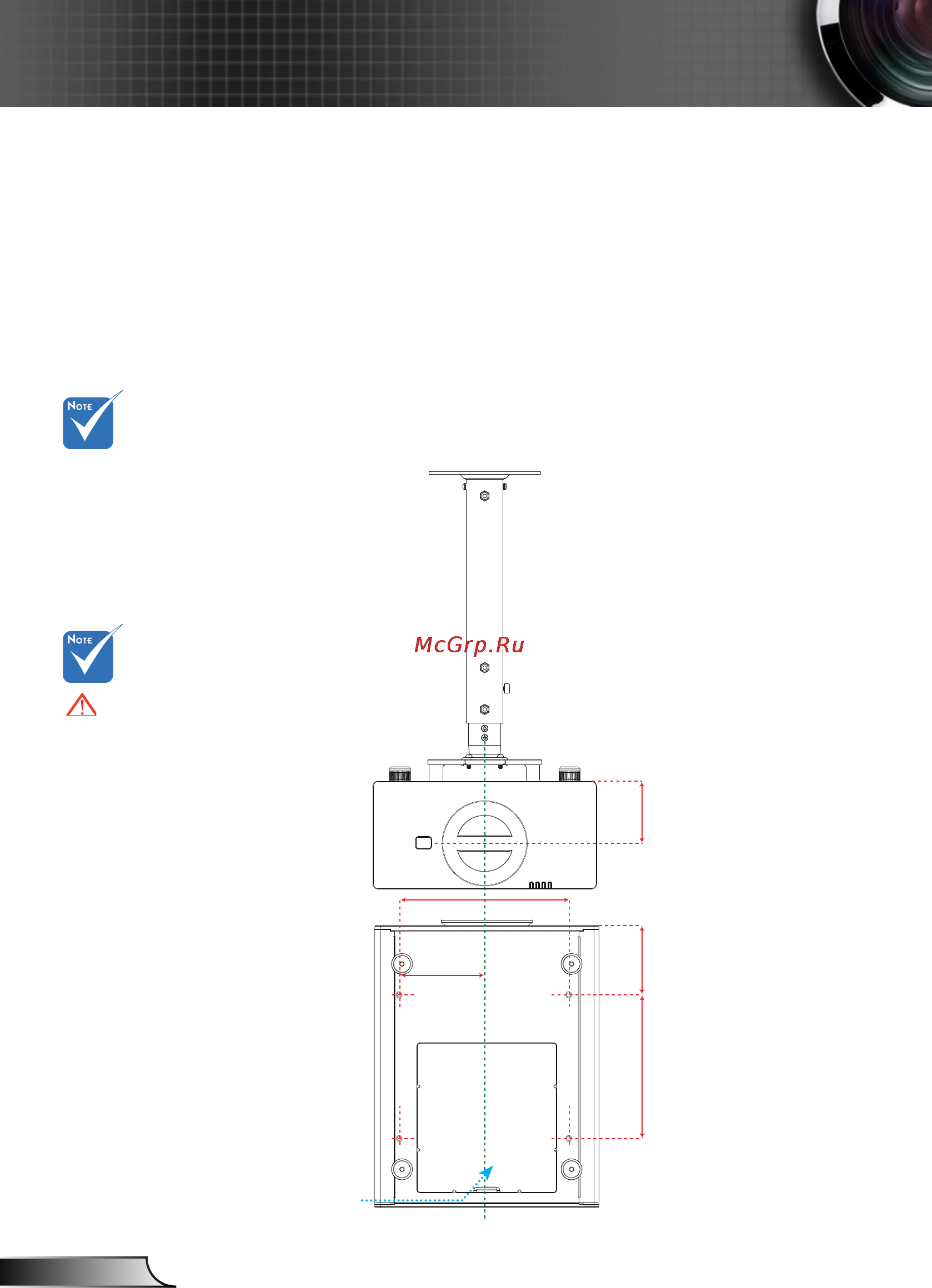

Монтаж потолочного крепления
1. Используйте потолочное крепление компании
Optoma, чтобы избежать повреждений проектора.
2. Если используется крепление стороннего
производителя, убедитесь, что винты для крепления
проектора отвечают следующим требованиям:
Тип винта: M8*4
Рекомендуемая длина винта: 10 мм
Предупреждение
1. В случае
приобретения
потолочного
крепления стороннего
производителя,
убедитесь в том,
что выбраны винты
правильного размера.
Размер винтов
может меняться
в зависимости от
толщины монтажной
пластины.
2. Оставьте зазор не
менее 10 см между
потолком и нижней
частью проектора.
3. Избегайте установки
проектора около
источников тепла.
Объектив
330.00
165.00
280.00 135.00
120.00
Единица
измерения: мм
