9
Русский
Введение
12V OUT
RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
RJ45
HDMI 2 HDMI 1
VGA-OUT
VGA 2-IN VGA 1-IN
SOURCE
INFO.
MENU
AV MUTE
ENTER
RE-SYNC
LENS
SHIFT
FOCUS
ZOOM

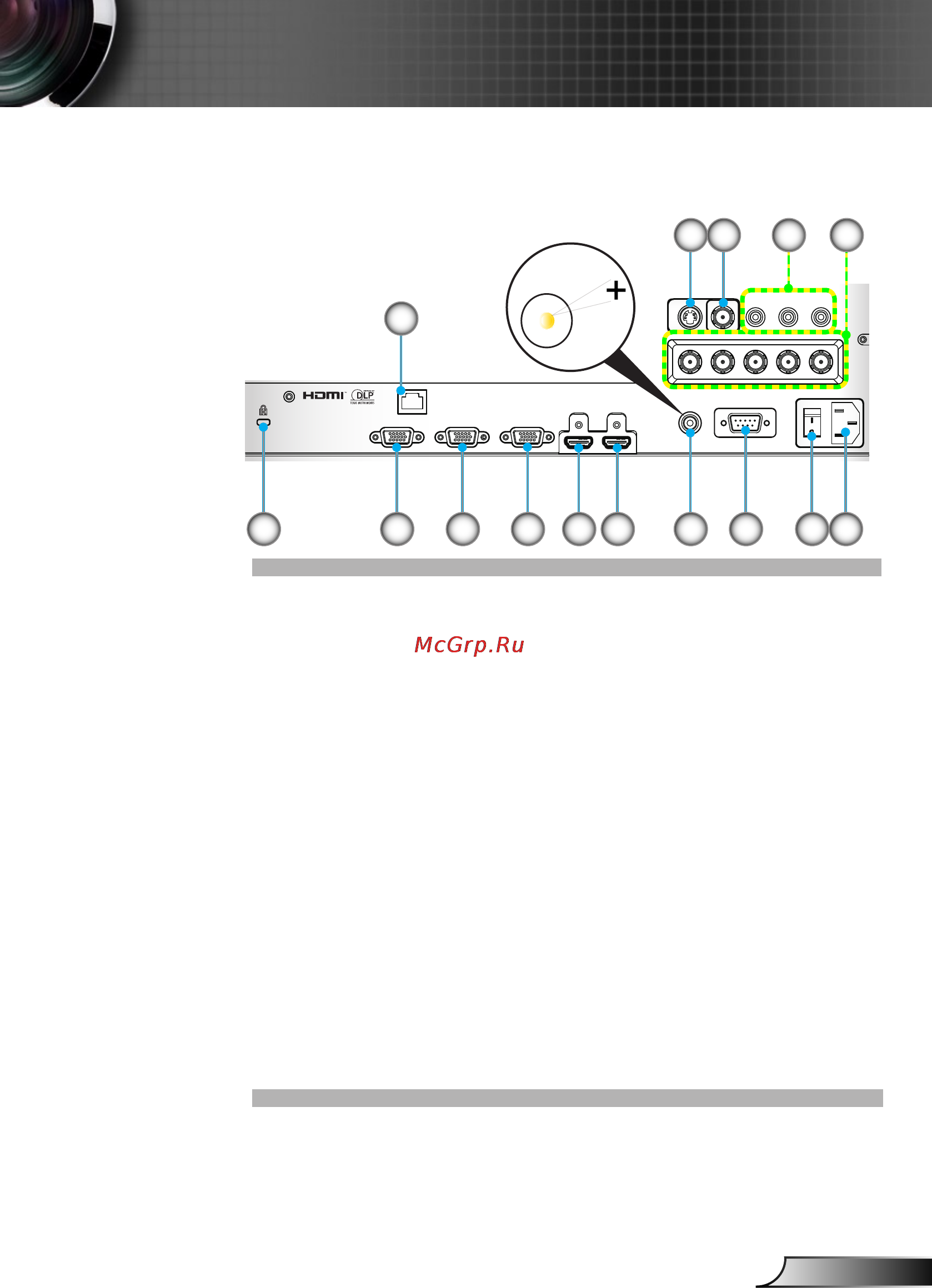

Входные/выходные соединения
1. Входной разъем стандарта S-Video
2. Входной разъем комбинированного видеосигнала
3. Входной разъем компонентного видео (YPbPr)
4. Входной разъем BNC (YPbPr/RGBHV)
5. Отверстие для установки замка Kensington™
6. Разъем локальной сети RJ-45
7. Разъем VGA-Out (выход сквозного соединения
мониторов)
8. Разъем VGA2-In/YPbPr (Аналоговый сигнал ПК/Вход
компонентного видео/HDTV/YPbPr)
9. Разъем VGA1-In/YPbPr (Аналоговый сигнал ПК/Вход
компонентного видео/HDTV/YPbPr)
10. Вход HDMI 1
11. Вход HDMI 2
12. Разъем реле запуска 12 В (12 В, 250 мА)
13. Разъем RS-232 (9-конт., типа DIN)
14. Выключатель
15. Разъем электропитания
13 155 9
1 2
107 8 11
3
12V OUT
1412
4
6
