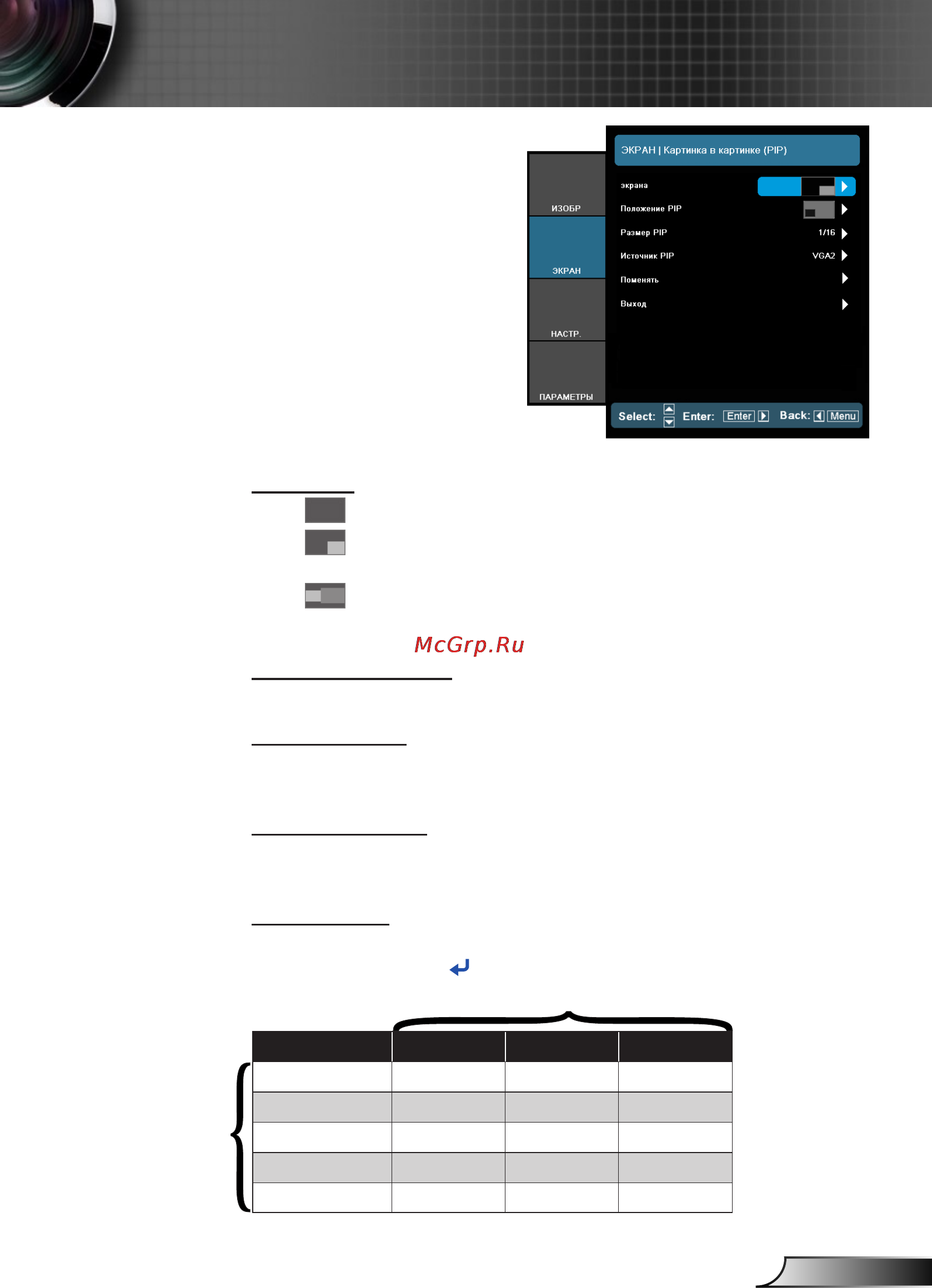

Optoma EH7500 [33/70] Экран картинка в картинке pip
![Optoma EH7500 [33/70] Экран картинка в картинке pip](/views2/1058161/page33/bg21.png)
33
Русский
Элементы управления пользователя
экрана
Один экран: Проецирование на один экран.
PIP-экран: Большой экран - основной; PIP-экран -
маленький субэкран в углу основного экрана.
Два экрана: Основной экран и PIP-экран - одинакового
размера, отображаются бок-о-бок.
Положение PIP
Выбор положения PIP-экрана на общем экране.
Размер PIP
Выбор размера PIP-экрана (1/16, 1/25 или 1/36), выводимого
на общий экран.
Источник PIP
Выбор источника сигнала для PIP-экрана (для переключения
источников изображения PIP-экрана).
Поменять
Кнопка меняет местами изображения на PIP-экране и
основном экране.
ЭКРАН |
Картинка в
картинке (PIP)
VGA-2 HDMI-2 YPbPr
VGA-1 V V V
HDMI-1 V V V
BNC (RGB) V V V
Видео V V V
S-Video V V V
Источник 1
Источник 2
Матрица PIP-экранов
