58
Русский
Приложения
Винты крышки
лампы и лампы не
удастся выкрутить.
Проектор
не включится, если
крышка лампы не
была установлена
на место.
Не прикасайтесь
к стеклянным
частям лампы.
Прикосновения
влажными руками
могут привести
к повреждению
лампы. Используйте
сухую ткань для
чистки модуля
лампы, если к
нему случайно
прикоснулись.

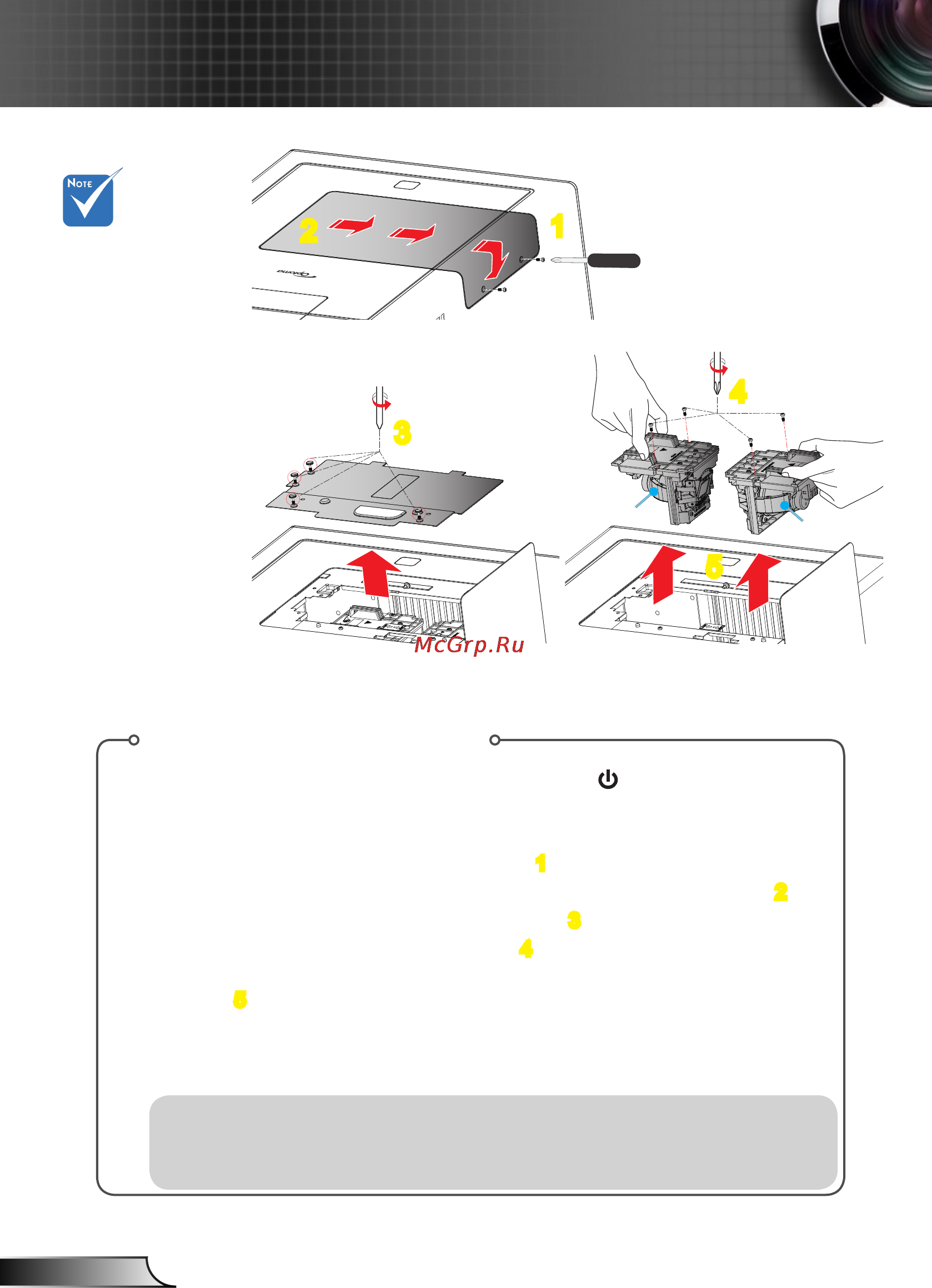

Процедура замены лампы
1. Выключите питание проектора, нажав кнопку « ».
2. Дайте проектору остыть в течение не менее 30 минут.
3. Отсоедините шнур питания.
4. Выкрутите два винта из дверцы лампы.
1
5. Сдвиньте дверцу лампы вбок и оставьте висеть сзади проектора.
2
6. Выкрутите четыре винта из крышки лампы.
3
7. Выкрутите два винта на блоке лампы.
4
8. Поднимите ручку лампы, аккуратно и медленно извлеките модуль
лампы.
5
Установка модуля лампы выполняется в обратном порядке.
9. Включите проектор и проведите «Сброс лампы» после замены
модуля лампы.
Сброс лампы: (i) Нажмите кнопку «Menu» (ii) Выберите «
ПАРАМЕТРЫ» (iii) Выберите «Параметры лампы»
(iv) Выберите «Сброс лампы 1» или «Сброс лампы 2»
(v) Выберите «ДА».
1
2
3
4
Lamp1
Lamp2
5
