2 Монтаж Выпуск 10/06
MICROMASTER 430 Руководство по эксплуатации
34 6SE6400-5AE00-0PP0

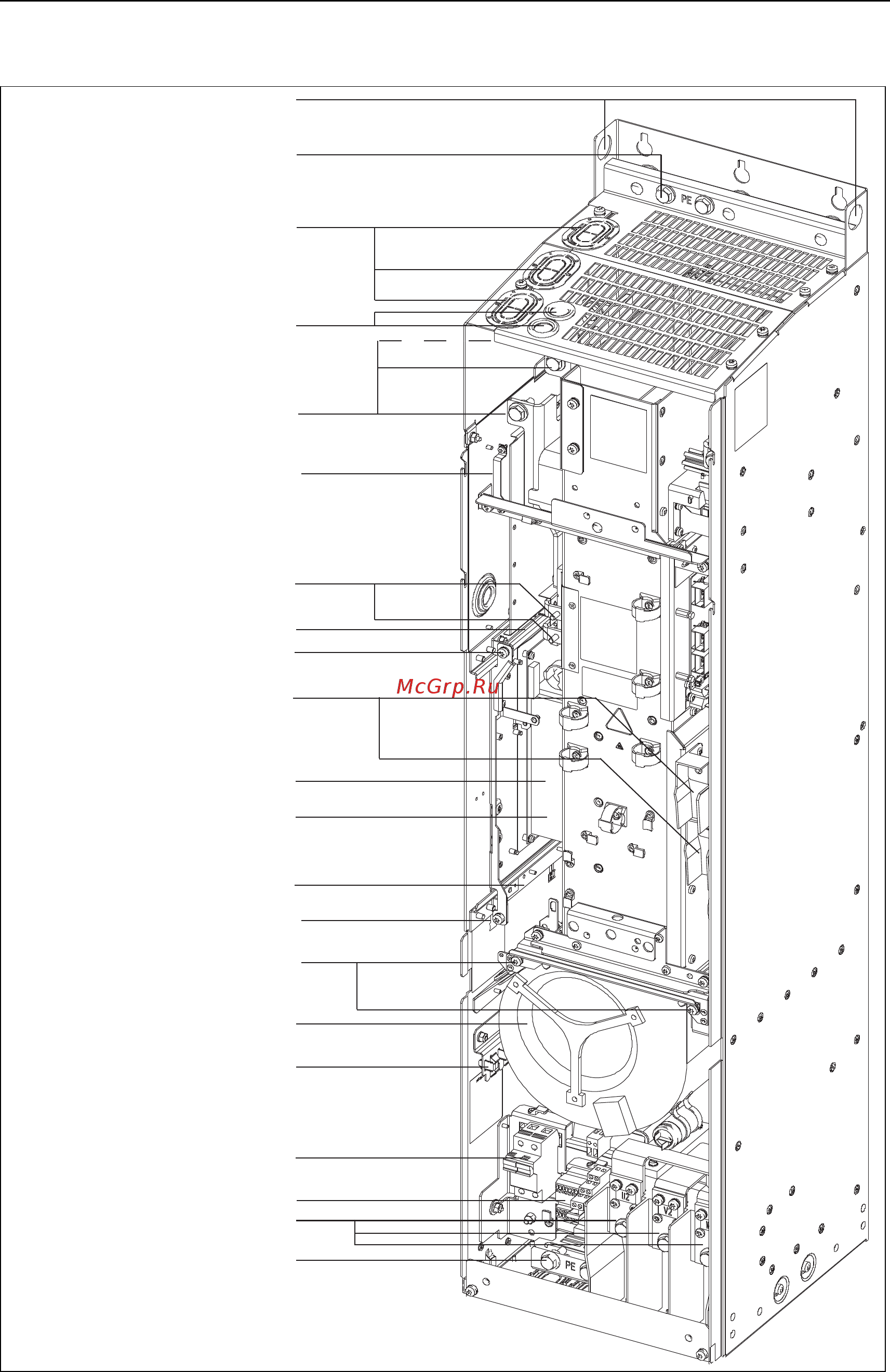

Рис. 2-09 Обзор соединений MICROMASTER 430 исполнение FX
Проушены для подъёма
Подключение экрана и
PE кабеля питания
Отверстия для
сетевого кабеля
U1/L1, V1/L2, W1/L3
Подключение фаз
U1/L1, V1/L2, W1/L3
Перемычка для
Y-конденсатора
Подключение DCPA, DCNA
Верхняя салазка
Верхний стопорный винт
Подключение DCPS, DCNS
Светодиодная индикация SDP
Электронный бло
к
Нижняя салазка
Нижний стопорный винт
Винты крепления вентилятора
Вентилятор
Подключение экрана
сигнальных кабелей
Предохранители вентилятора
Подстройка трансформатора
Подключение двигателя
ф
азы U2
,
V2
,
W2
Подключение PE и экрана
кабеля двигателя
Не используются
