4 Функции MICROMASTER 430 Выпуск 10/06
MICROMASTER 430 Руководство по эксплуатации
66 6SE6400-5AE00-0PP0
4.5 Режимы работы MICROMASTER 430
4.5.1 Режим байпас

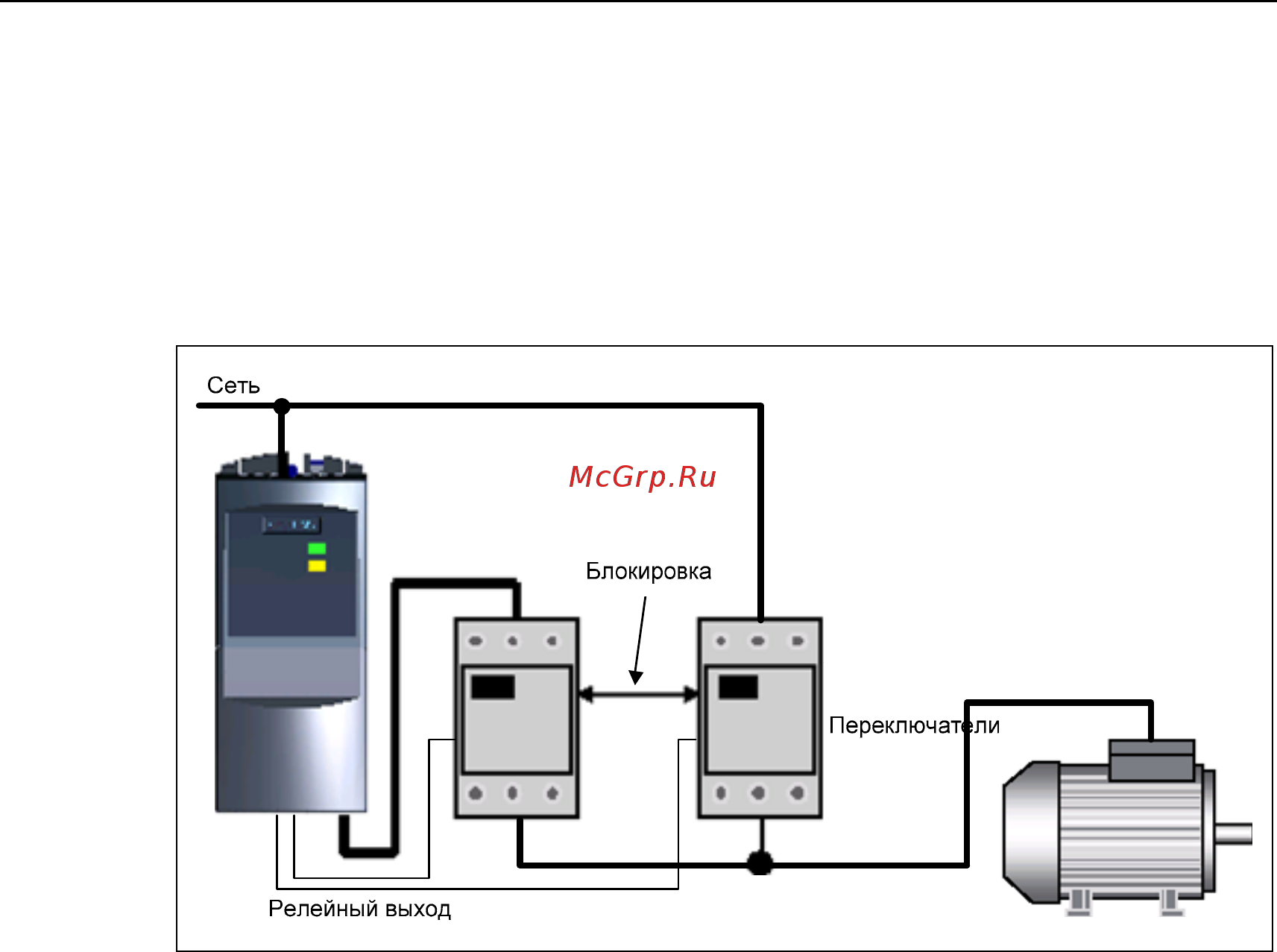

Схема включения байпаса преобразователя.
Рис. 4-1 Схема включения байпаса
Функция
Управление двумя заблокированными контакторами через релейные выходы
MICROMASTER 430. Эта схема обеспечивает питание двигателя от
преобразователя или непосредственно от сети. Переключение
осуществляется через преобразователь.
Переключение возможно следующими путями:
сообщение об ошибке преобразователя
цифровой вход
частота преобразователя
Другие установки см. Список параметров P1260 и последующие.
