Внешняя защита двигателя от перегрева
При работе ниже ном. скорости охлаждающий эффект размещенного на валу
двигателя вентилятора уменьшается. Поэтому для большинства двигателей в
непрерывном режиме при низких частотах требуется снижение мощности. В
таких условиях защита двигателей от перегрева обеспечивается только в том
случае, если датчик температуры PTC установлен на двигателе и подключен
к панели управляющих клемм преобразователя
.
PTC/
KTY
5 V
Kl. 14
Kl. 15
A
D
574
Порог срабатывания PTC = 4 В Характеристика PTC для двигателей
1LG / 1LA Характеристика KTY84

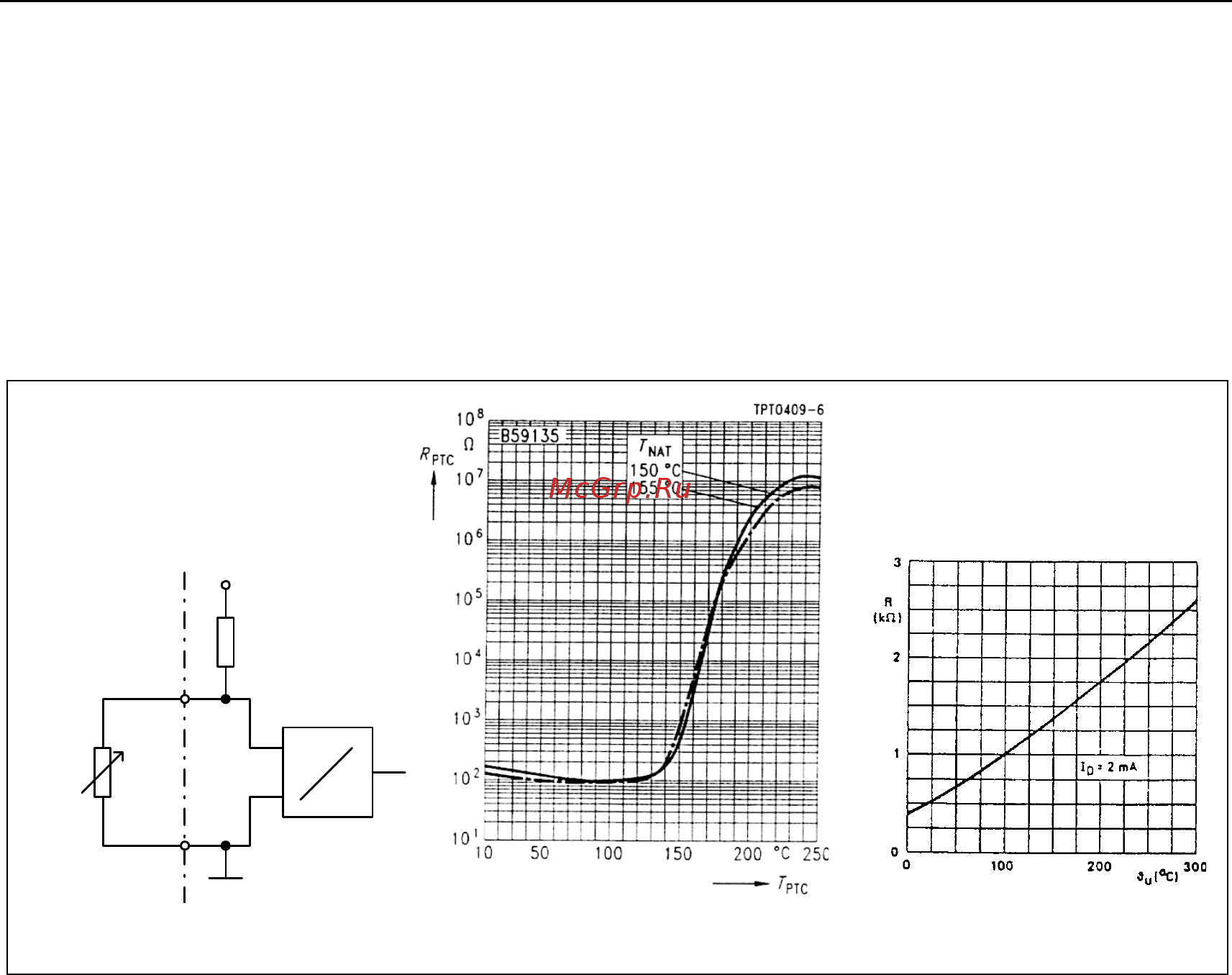

Рис. 3-9 Защита от перегрева
С датчиком PTC (P0601 = 1)
Если PTC подключен в двигателе к управляющим клеммам 14 (PTCA) и 15
(PTCB) MICROMASTER 430 и функция PTC была активирована через
установку P0601 = 1, то MICROMASTER 430 работает в обычном режиме, при
условии, что значение сопротивления на клеммах остается ниже 1500 . При
превышении значения преобразователь выводит предупреждение A0511 с
последующей ошибкой F0011. Значение сопротивления, при котором это
происходит, не ниже 1000 и
не выше 2000
С датчиком KTY84 (P0601 = 2)
KTY84 должен быть подключен таким образом, чтобы диод в направлении
пропускания был поляризован; т.е. подключить анод к клемме 14 (PTCA), а
катод к клемме 15 (PTCВ).
Если функция контроля температуры активирована с установкой P0601 = 2,
то температура датчика (т.е. обмоток двигателя) записывается в параметр
r0035. Теперь можно установить пороговую температуру
двигателя с
параметром P0604 (заводская установка 130 °C).
Ошибка
Если цепь тока к PTC или KTY84 разомкнута или возникает короткое
замыкание, то отображается ошибка и преобразователь отключается.
