Выпуск 10/06 4 Функции MICROMASTER 430
MICROMASTER 430 Руководство по эксплуатации
6SE6400-5AE00-0PP0
67
4.5.2 Мониторинг нагрузки по моменту
Обнаруживает механические неисправности в силовом агрегате, к примеру,
порванный клиновый ремень, работающий в сухую насос и т.п.
P2189
верхнее пороговое знач.мом.вращ. 3
P2190
нижнее пороговое знач.мом.вращ. 3
P2187
верхнее пороговое знач.мом.вращ. 2
P2188
нижнее пороговое знач.мом.вращ. 2
P2185
верхнее пороговое знач.мом.вращ. 1
P2186
нижнее пороговое знач.мом.вращ. 1
P2182
Порог частоты 1
Порог частоты 2
Порог частоты 3
Момент вращения [Нм]
Частота
[Гц]
P1082
Макс. частота

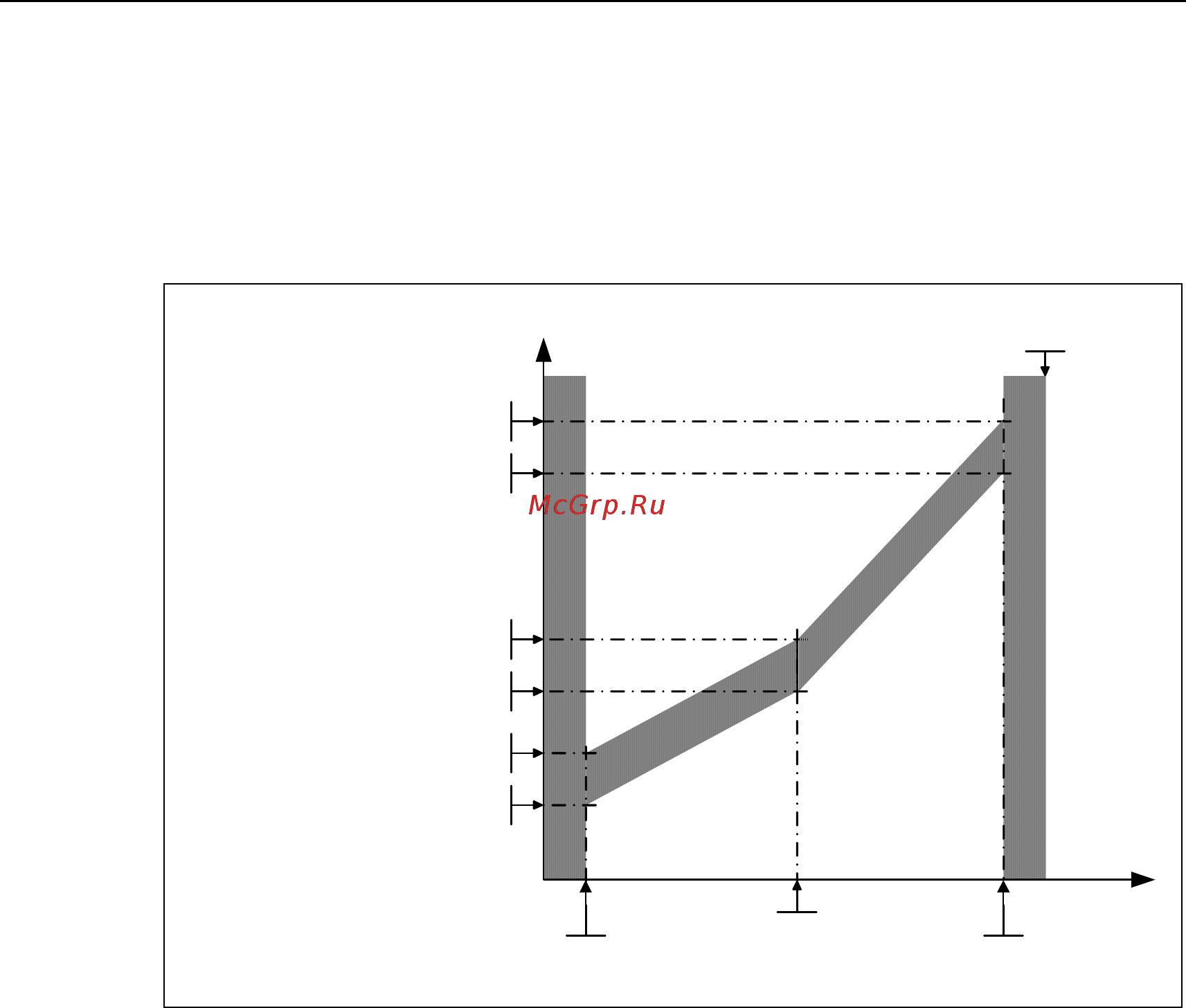

Рис. 4-2 Мониторинг нагрузки по моменту
Функция
Контролируется диапазон момента вращения. Благодаря этому существует
возможность обнаружения условий недогрузки и перегрузки (к примеру,
затруднение вращения вентилятора).
Сравнение текущей кривой скорости/момента вращения с
запрограммированной огибающей. Через каждые три опорные точки можно
определить верхнюю и нижнюю частотную характеристику. Дополнительно
можно определить запаздывание до срабатывания функции. Благодаря этому
не допускается ложного
срабатывания из-за переходных событий.
Другие установки см. Список параметров P2181 и последующие.
