Siemens 6SE6430-2UD35-5FA0 [48/118] Ввод в эксплуатацию и эксплуатация с sdp
![Siemens 6SE6430-2UD35-5FA0 [48/118] Ввод в эксплуатацию и эксплуатация с sdp](/views2/1587308/page48/bg30.png)
3 Ввод в эксплуатацию Выпуск 10/06
MICROMASTER 430 Руководство по эксплуатации
48 6SE6400-5AE00-0PP0
3.2.1 Ввод в эксплуатацию и эксплуатация с SDP
Дополнительно должны быть выполнены следующие условия:
Линейная скорость двигателя U/f, управляемая через аналоговый
потенциометр.
Макс. скорость 1500 мин
-1
при 50 Гц (1800 мин
-1
при 60 Гц); возможность
управления с помощью потенциометра через аналоговые входы
преобразователя
Время разгона по рампе = 10 с
Время торможения по рампе = 30 с
Установки для сложных приложений можно взять из списка параметров и
раздела 3.2.2 "Обзор к вводу в эксплуатацию с BOP-2””.
Таблица 3-1 Предустановки для работы с SDP
Клеммы Параметр Функция согласно
предустановке
Цифровой вход 1 5 P0701 = '1' ВКЛ, вправо
Цифровой вход 2* 6 P0702 = '12' Реверс
Цифровой вход 3 7 P0703 = '9' Квитирование ошибок
Цифровой вход 4 8 P0704 = '15' Постоянная частота
Цифровой вход 5 16 P0705 = '15' Постоянная частота
Цифровой вход 6 17 P0706 = '15' Постоянная частота
Цифровой вход 7 через AIN1 P0707 = '0' не активно
Цифровой вход 8 через AIN2 P0708 = '0' не активно

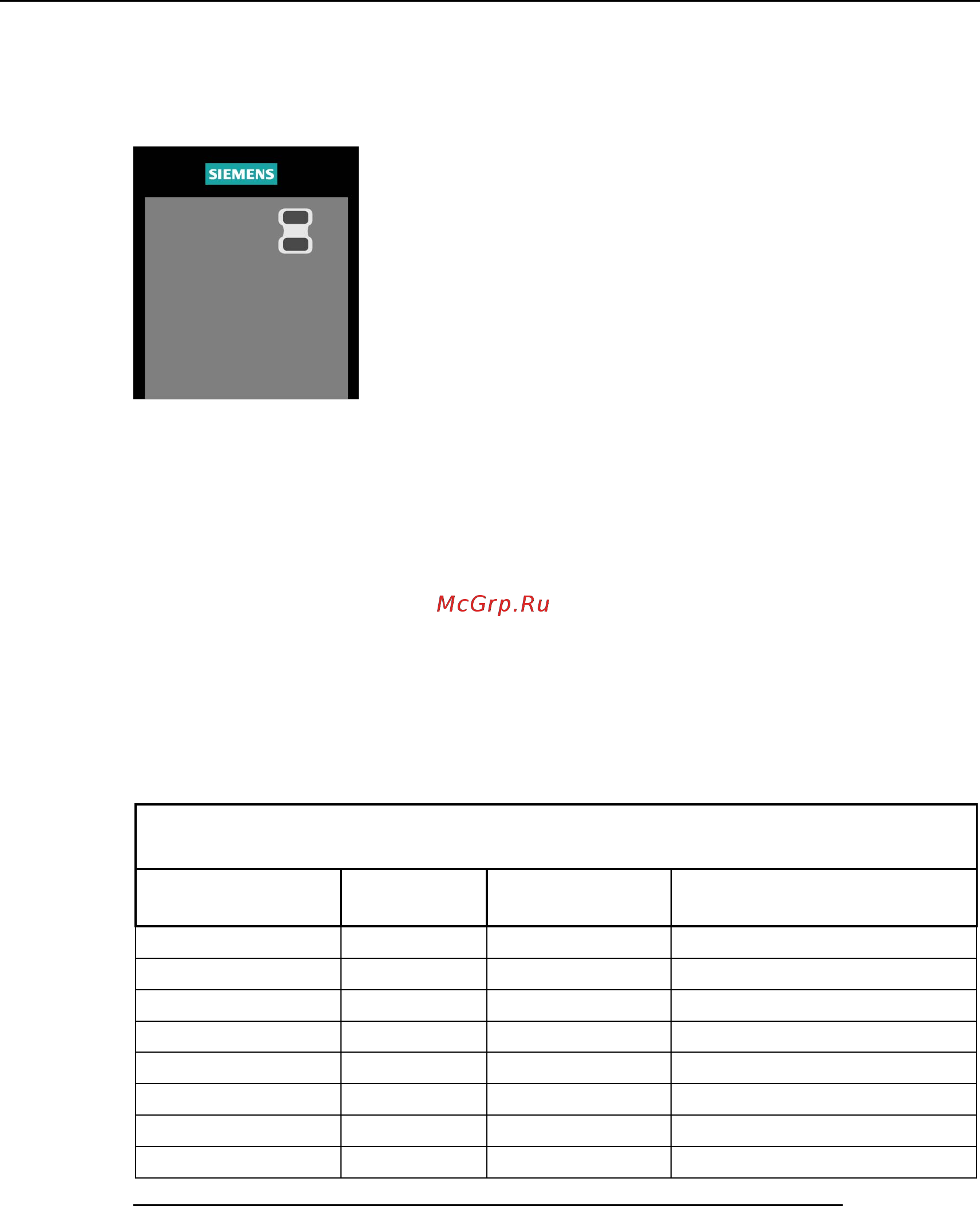

На лицевой стороне SDP имеется два светодиода,
показывающих рабочее состояние преобразователя
(см. раздел 6.1).
При использовании SDP предустановки
преобразователя должны быть совместимы со
следующими параметрами двигателя:
Номинальная мощность двигателя
Напряжение двигателя
Номинальный ток двигателя
Номинальная частота двигателя
(Рекомендуется стандартный двигатель Siemens).
* Реверсирование стандартно заблокировано. (параметр P1110)
