6 Поиск и устранение ошибок Выпуск 10/06
MICROMASTER 430 Руководство по эксплуатации
76 6SE6400-5AE00-0PP0
ПРЕДУПРЕЖДЕНИЕ
Ремонт устройства может осуществляться только сервисной службой
Siemens, ремонтными мастерскими, имеющими допуск Siemens, или
квалифицированным персоналом, подробно ознакомленным со всеми
предупреждениями и методами управления согласно данному руководству.
Возможные неисправные детали и компоненты должны заменяться на детали
из соответствующих списков запасных частей.
Перед открытием устройства отсоединить электропитание.

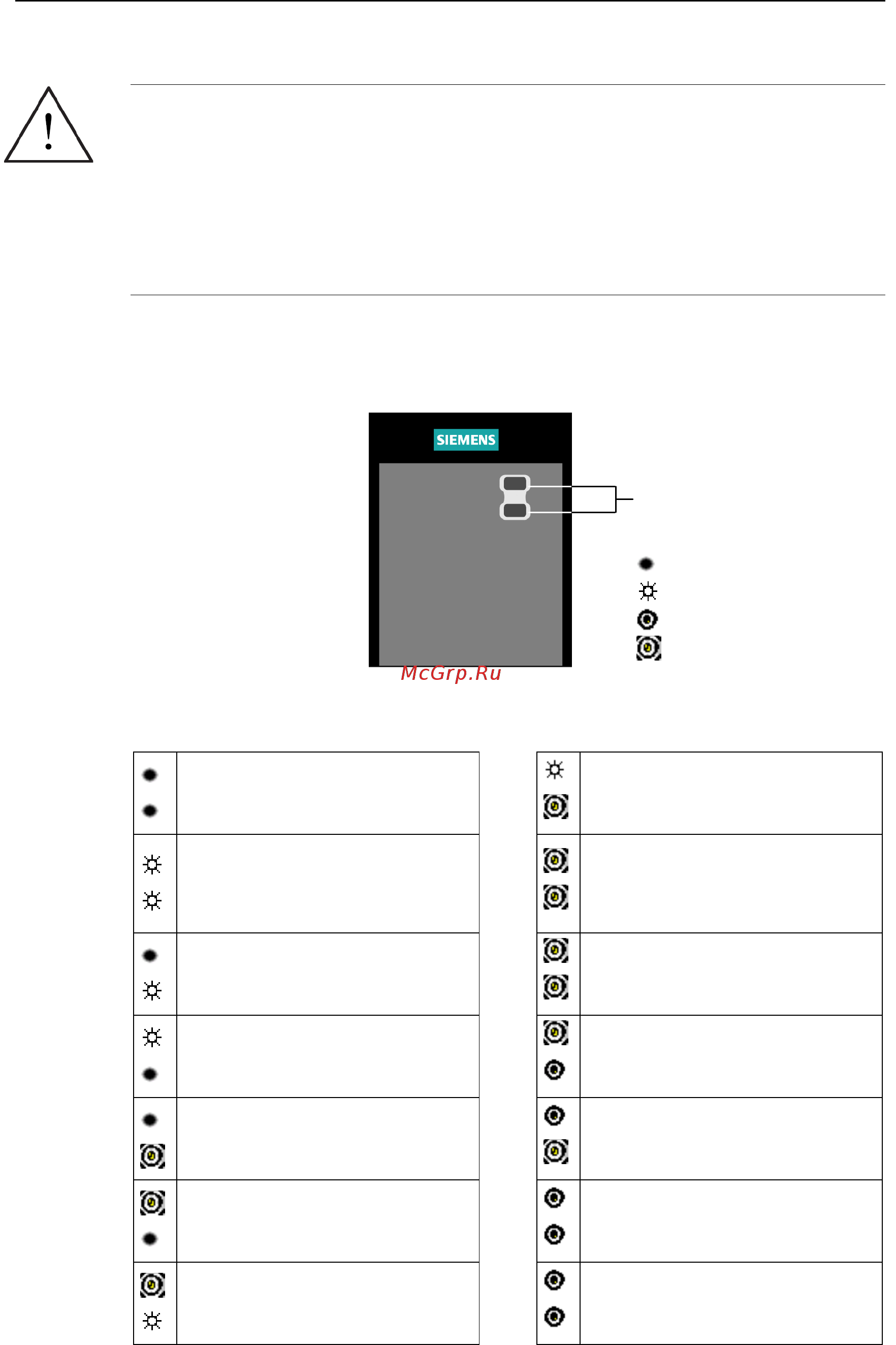

6.1 Поиск ошибок с SDP
В таблице 6-1
объясняются
индикации состояния
со светодиодами на
SDP.
Таблица 6-1 Рабочие сообщения и сообщения об ошибках с SDP
Отсутствует напряжение сети
Ошибка – Перегрев
преобразователя
Готовность к работе
Предельное значение
предупреждения по току – оба
светодиода мигают одновременно
Другая ошибка преобразователя,
кроме перечисленных ниже
Прочие предупреждения – оба
светодиода мигают попеременно
Преобразователь работает
Отключение/предупреждение из-за
низкого напряжения
Ошибка – Ток перегрузки
Преобразователь не готов
Ошибка - Перенапряжение
Ошибка ROM – Оба светодиода
мерцают одновременно
Ошибка – Перегрев двигателя
Ошибка RАM – Оба светодиода
мерцают попеременно
LED для индикации
состояния
преобразователя
Выкл
Вкл
мерцает около 0,3 с
мигает около 1 с
