10 Цифровое устройство записи видео
I.Управление

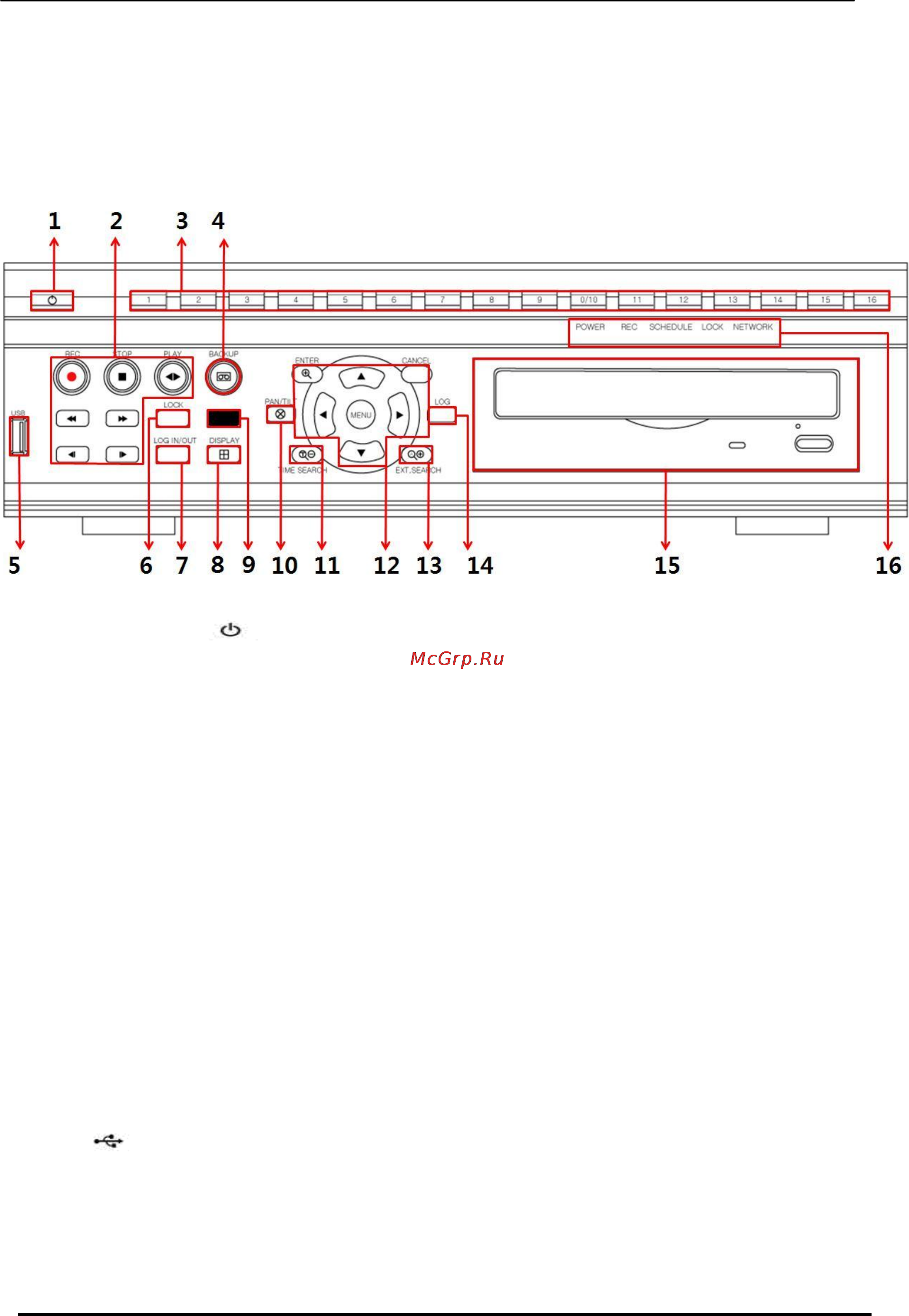

1. Передняя панель
1) Кнопка питания : Нажмите эту кнопку, чтобы включить устройство; нажмите
снова, чтобы выключить. Индикатор питания (красный) загорается/
потухает, когда устройство включено/выключено.
2) Воспроизведение / Контроль записи: Используется для начала и остановки записи
или воспроизведения.
3) Нумерация [0~16] : Эти кнопки имеют ряд функций для ввода данных и для выбора.
Они используются для ввода цифровых данных: при запросе пароля, выборе камеры
или канала, дня в списке выбора и вводе алфавита для пометки каждого канала.
4) BACKUP: Нажмите эту кнопку, чтобы запустить создания резервной копии жесткого
диска. Если не подсоединено периферийное записывающее устройство, эту кнопку
нельзя использовать.
5) USB : USB порт позволяет использовать карты памяти для резервного
копирования видео файлов или обновления программного обеспечения.
6) LOCK/БЛОКИРОВКА: Нажмите эту клавишу для блокировки всех ключевых кнопок
устройства, включая удаленный контроллер (ИК пульт). Индикатор блокировки
