70 Цифровое устройство записи видео
VII. Контроль PAN/TILT/ZOOM
Контроль PTZ устройств доступен для камер других производителей. Опция PTZ
должна быть назначена для каждого канала камеры. Для настройки PTZ, зайдите в
Camera Menu> PTZ setup.
Вид интерфейса PTZ такой же как на передней части видео регистратора или ИК
пульта. В режиме PTZ интерфейса, все кнопки, предназначенные для управления
камерами идентичны.

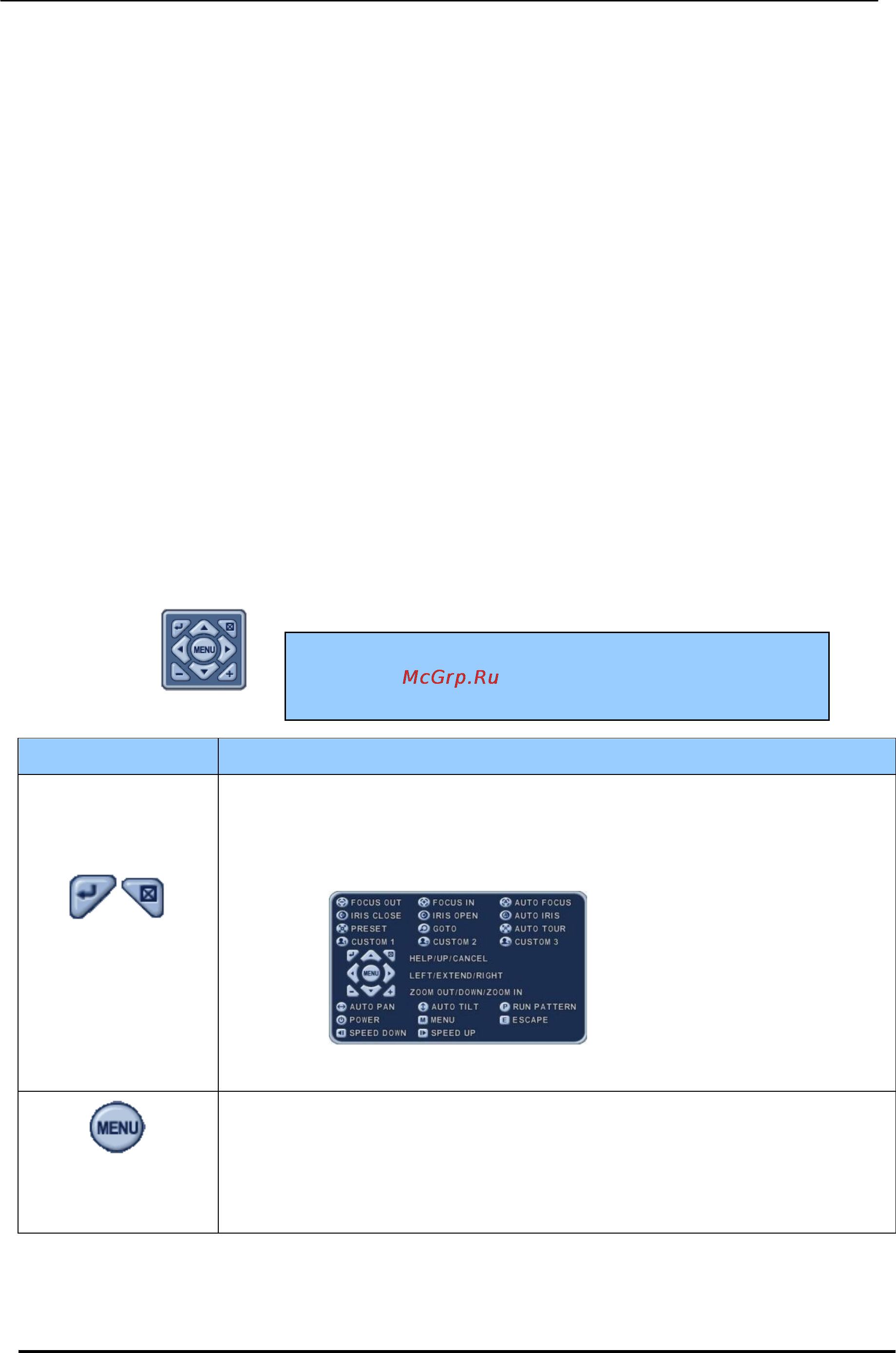

1. Меню P.T.Z
1) Чтобы активировать контроль Pan/Tilt на DVR, выберите полноэкранное
отображение камеры, которой вы хотите управлять.
2) Затем нажмите клавишу [P/T/Z/FOCUS]. Будет выскакивать меню, как показано
ниже.
УКАЗАТЕЛЬ
ДЕЙСТВИЯ
[ENTER]/ВВОД
[CANCEL]/ОТМЕНА
Нажмите эту клавишу для отображения “HELP”(вспомогательного)
меню. Нажмите клавишу [ENTER] снова или клавишу [CANCEL],
чтобы отменить Help Menu.
Нажмите эту клавишу для отмены действия “PAN/TILT”.
[MENU] Button/
Клавиша МЕНЮ
Интерфейс работы с PTZ камерами будет расширен для доступа к
остальным функции. Нажмите эту клавишу снова, чтобы свернуть
меню в предыдущий режим.
<Примечание> Пожалуйста, обратитесь к Help Menu для
получения более подробной информации по работе.
