Pinetron PDR-X6000 [20/89] Подключение speed dome на два dvr
![Pinetron PDR-X6000 [20/89] Подключение speed dome на два dvr](/views2/1059877/page20/bg14.png)
20 Цифровое устройство записи видео

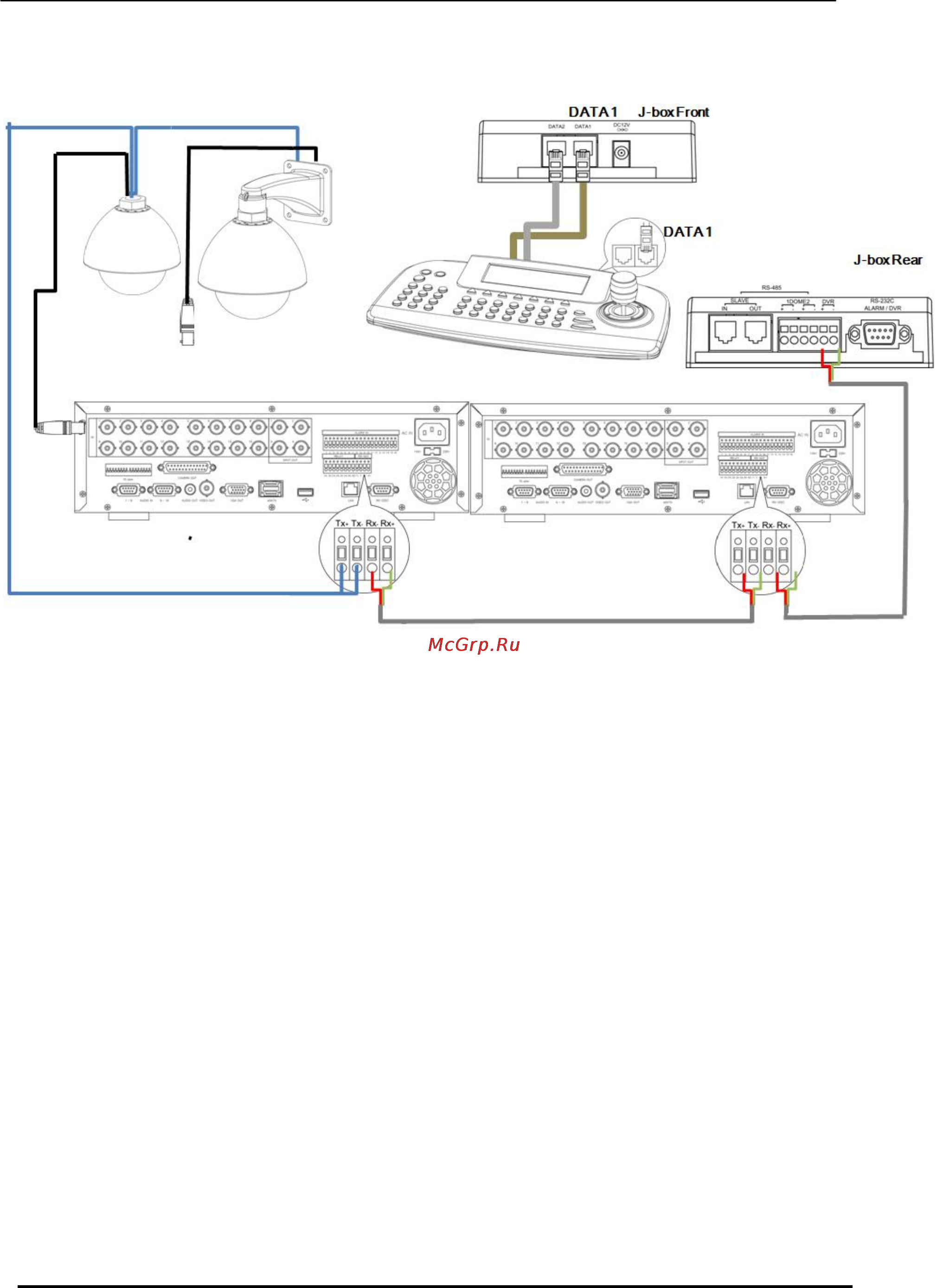

3.3. Подключение Speed Dome на два DVR
Несколько PTZ камер соединены последовательно.
Несколько клавиатур также подключается каскадным/последовательным
соединением.
