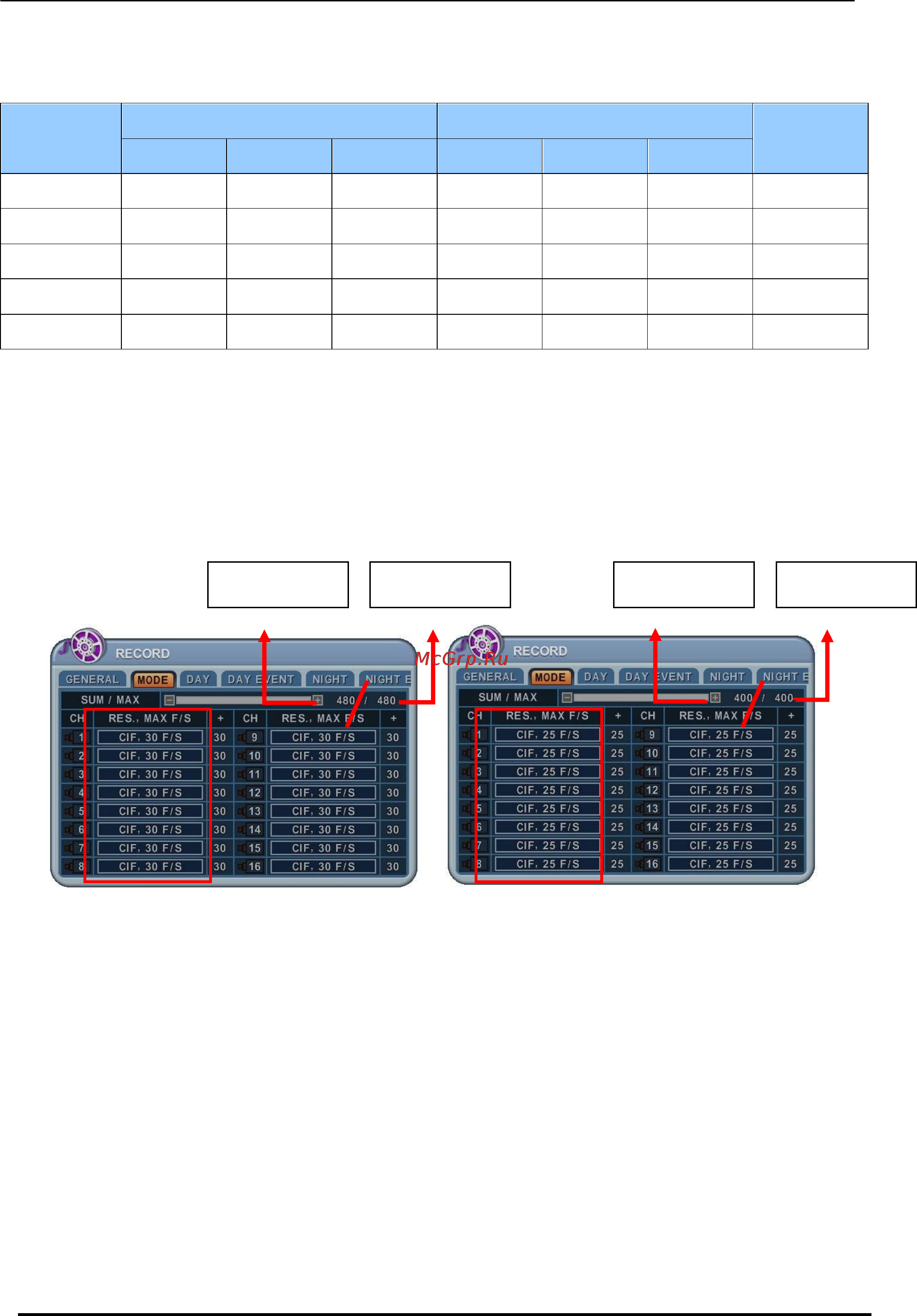

40 Цифровое устройство записи видео
< Приблизительный размер файла>
Качеств
о
NTSC
PAL
ЕДИНИЦА
720*480
720*240
360*240
720*576
720*288
360*288
НИЗКИЙ
11.7
5.8
2.9
14.0
7.0
3.5
KB
СРЕДНИЙ
15.0
7.5
3.8
18.0
9.0
4.5
KB
ВЫСОКИЙ
18.3
9.2
4.6
22.0
11.0
5.5
KB
СУПЕР
21.7
10.8
5.4
26.0
13.0
6.5
KB
УЛЬТРА
25.0
12.5
6.3
30.0
15.0
7.5
KB
* Это вычислено теоретически, поэтому может отличаться в зависимости от видео
сигналов или других условий в реальности.
3.2. Resolution & Recording speed Setting (Установка разрешения и
скорости записи)
<режим NTSC> <режим PAL>
Этот DVR может вести запись каждого видеоканала с индивидуальными настройками.
Вы можете настроить разрешение и скорость записи для каждого канала. D1
соответствует разрешению для NTSC 720*480 (PAL 720*576), Field соответствует
разрешению для NTSC 720*240 (PAL 720*288) and CIF – NTSC 360*240 (PAL 360*288).
Для установки одинаковых настроек записи по всем каналам, установите желаемые
настройки по одному из каналов и затем нажмите кнопку DISPLAY.
<Примечаниe> Общее кол-во fps отображается в строке SUM/MAX (ИТОГ/МАКС).
MAX(МАКС) :для NTSC – 480 fps ,а для PAL – 400 fps.Если сумма fps превысит
максимальную, то появится окошко с предупреждением и последний
видеоканал автоматически будет запрещѐн для записи.
USED FPS
MAX FPS
USED FPS
MAX FPS
