17 Цифровое устройство записи видео

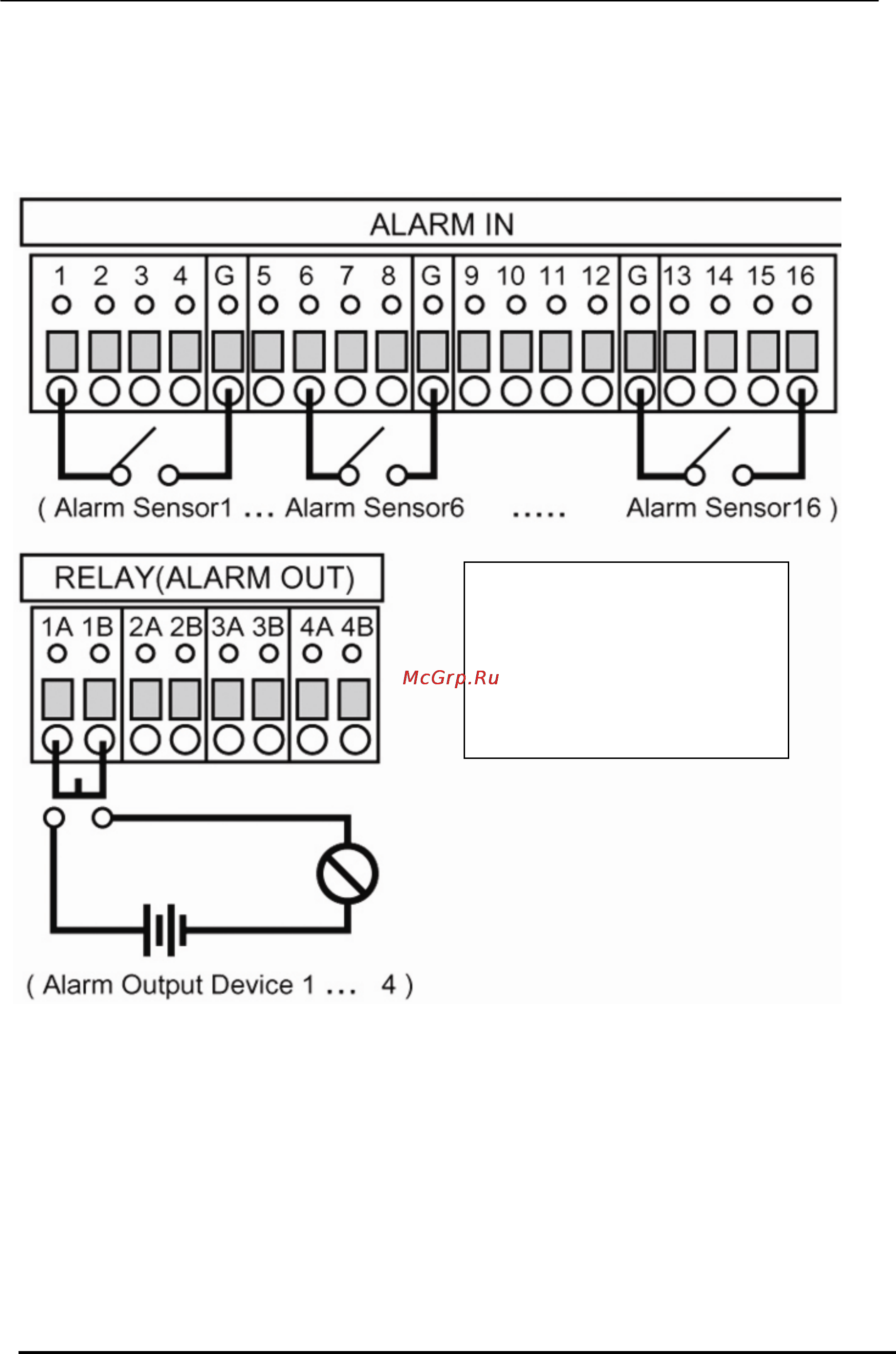

2. Тревожные входы и выходы
2.1. Соединение N.O (Нормально открытый)
Максимальная нагрузка тревожного релейного выхода 1A 30VDC, 0.5A 125V AC.
* Тревожный вход( AI)
4ch : 1~4
8ch: 1~8
16ch : 1~16
* G ： земля
