46 Цифровое устройство записи видео
4.1. CHART Setup/ Карта расписаний

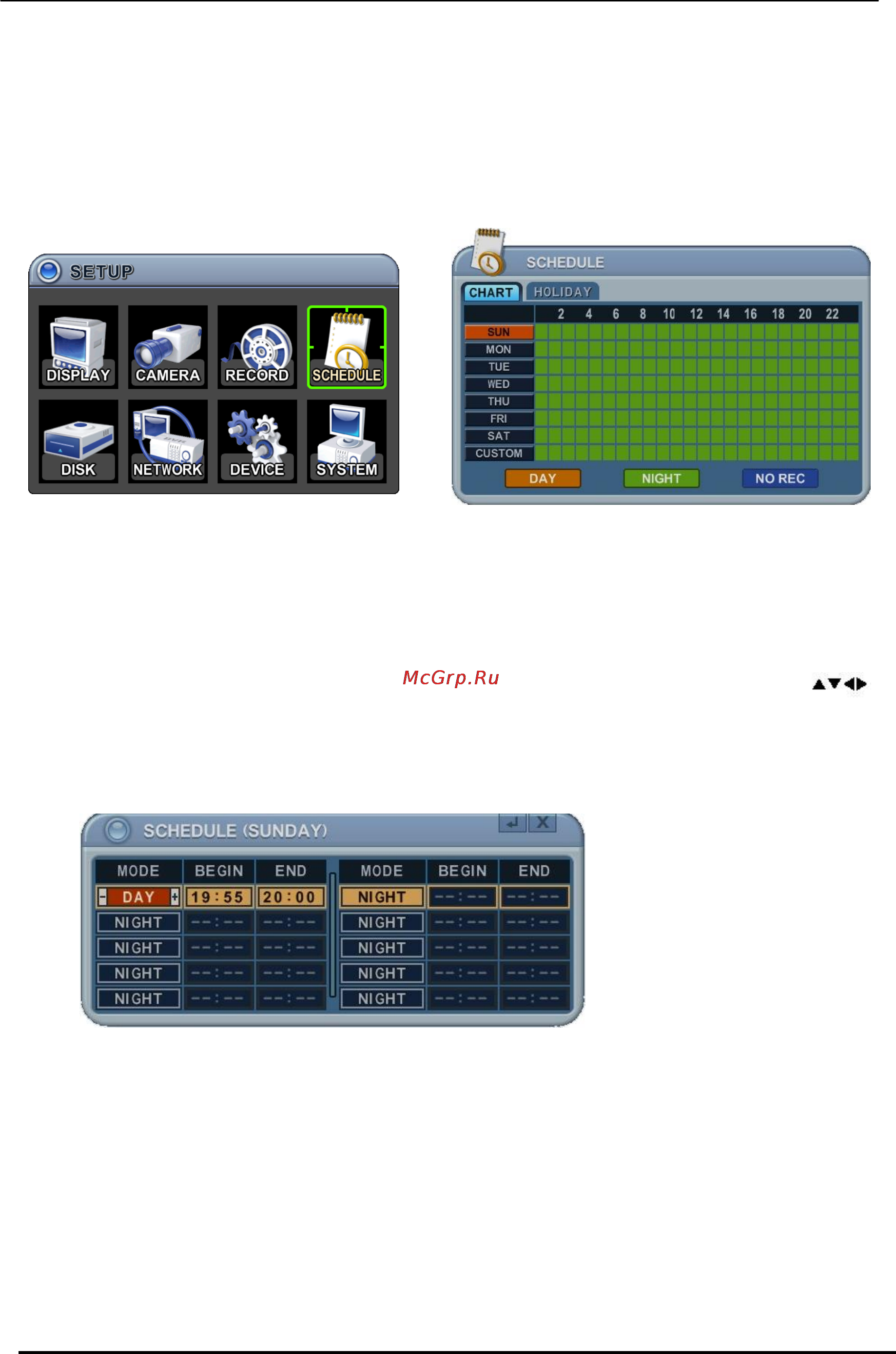

Карта расписаний показывает графическое отображение назначенных режимов записи.
Ночной режим будет установлен по умолчанию. Тем не менее, расписания будут
отображаться, если вы их настроите в меню schedule (Расписание).
* DAY/День (желтый): Это определяет установки на запись днем.
* Night/Ночь (зеленый): Это определяет установки на запись ночью.
* No Record/Нет записи (синий): Видео отображается, на запись не
производится.
1) Курсор (выделенное меню) может быть перемещен, используя клавиши [ ].
2) Выберите каждый день для настройки, нажмите [Enter] или кликните мышкой.
3) Детализированное меню выскакивает для каждого дня, как показано ниже.
a. Используйте кнопки [-, +] для изменения значений.
Mode (Режим): [Night] [Day] [No Rec]
BEGIN (Начать с): Время начала записи.
END (Окончание): Время окончания записи. Время окончания не должно
быть меньше времени начала.
b. Сохраните изменения и выйдите из меню, нажмите кнопку [MENU].
Нажмите кнопку [CANCEL] для выхода без сохранения.
