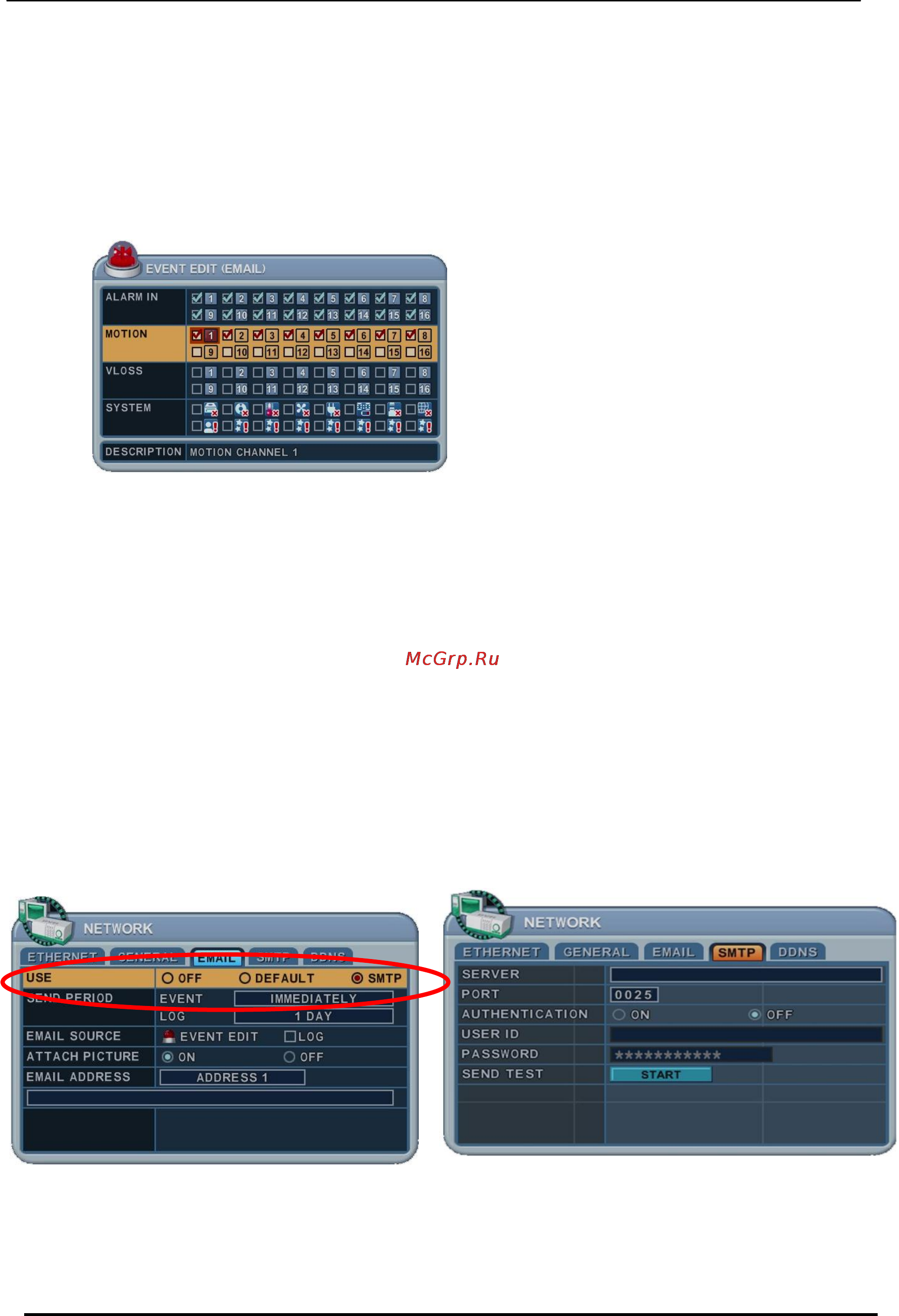

55 Цифровое устройство записи видео
4. E-mail Source (Источники e-mail сообщений): События должны быть указаны,
используя настройки оповещения «notification options».
1) Event Edit: Оповещение может быть включено для каждого канала по тревоге
по входу, по детекции движения, по системным событиям (ошибка HDD, ошибка
записи, HDD заполнен и т.д.). Нажмите кнопку [enter] для выбора.
2) Log: DVR будет отправлять лог событий через указанные интервалы.
5. Attach Picture (Вложить картинку): Пока вы находитесь в режиме записи,
картинка может быть приложена к письму.
6. E-mail Address (E-mail адреса): Для извещений могут быть назначены до пяти
адресов.
6.4. SMTP
Это меню будет активировано, когда вы отметите на вкладке EMAIL «SMTP».
Следующие настройки необходимы, если вы не используете почтовый сервер DVR.
1. Server: Введите имя e-mail сервера или IP адрес. Имя сервера вводите,
используя виртуальную клавиатуру или нажимая подходящие цифровые
клавиши на ИК пульте или на передней панели.
