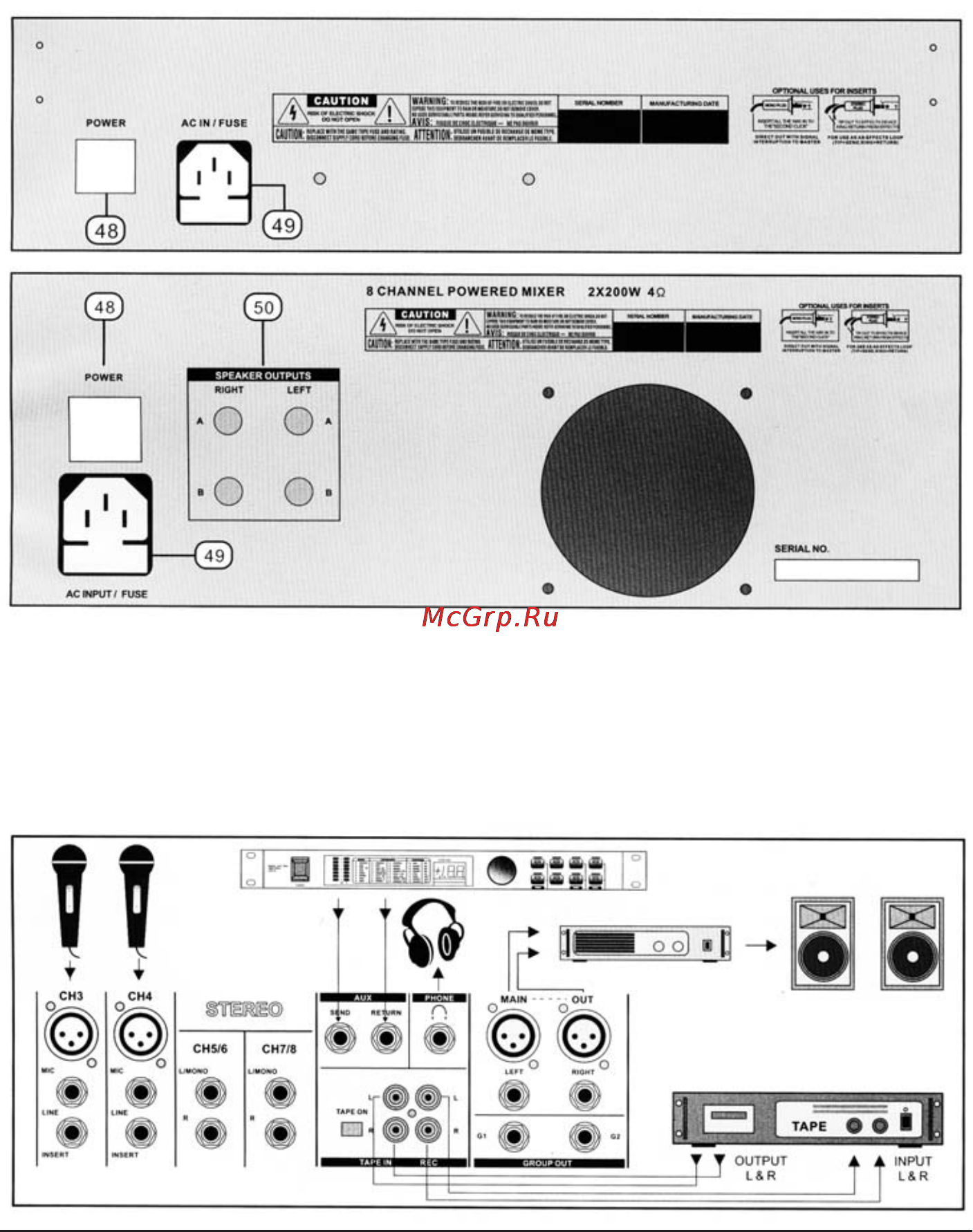

E. СЕКЦИЯ ПИТАНИЯ
48. ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ POWER
Нажмите (1) для начала работы. Этот индикатор (см. №33) загорится во время начала
работы.
49. РАЗЪЕМ ПОДКЛЮЧЕНИЯ ПИТАНИЯ
Этот разъем предназначен для подключения кабеля питания (2 X AC 120 В или 230 В).
50. РАЗЪЕМ ДЛЯ ДИНАМИКОВ
Обладает аналогичными функциями, только используются разные штекеры.
F. УСТАНОВКА
Опыт показывает нам, что кабели в студийной среде очень быстро запутываются (тем
самым приводя к ошибкам).
