10

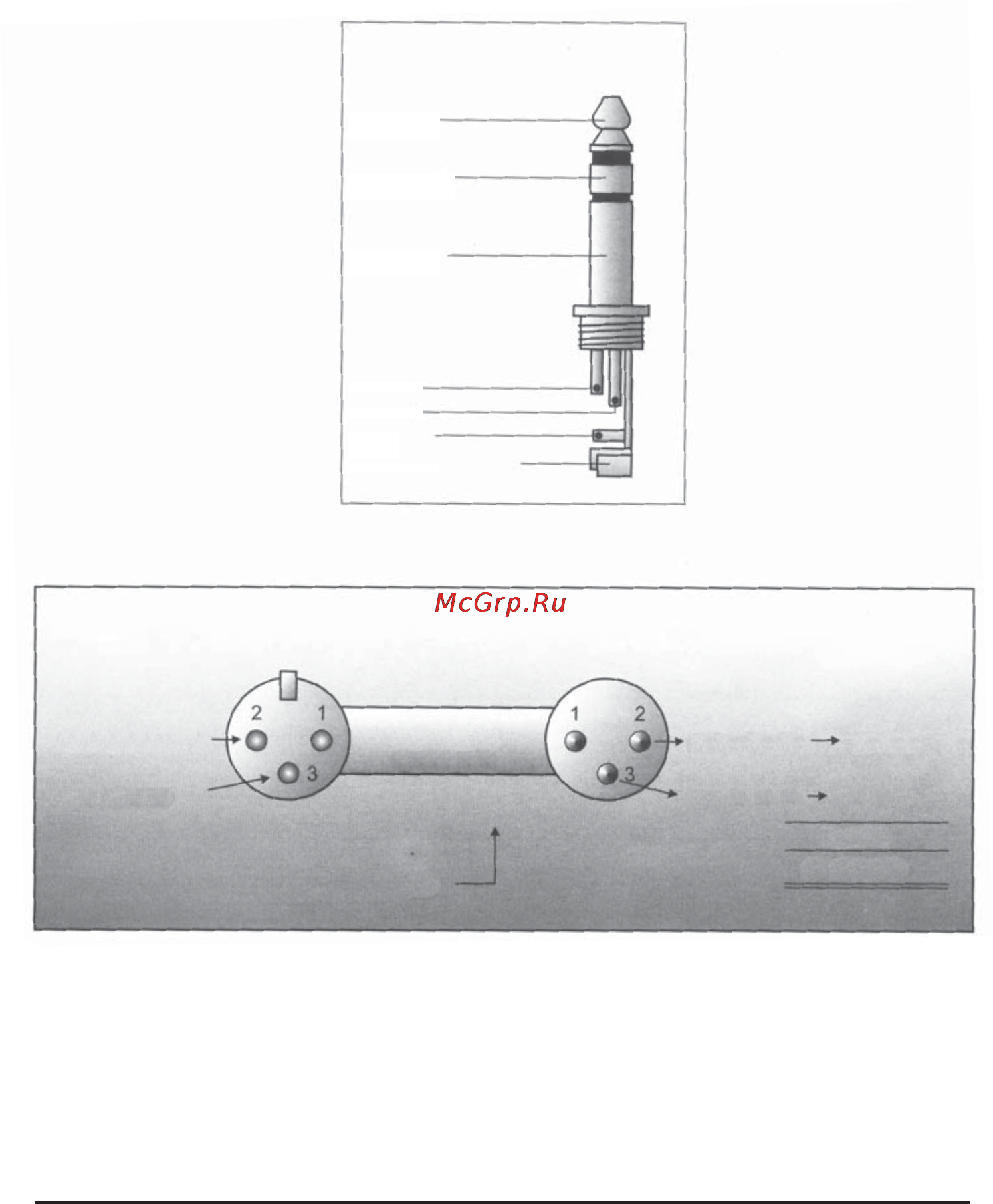

G. ПОДКЛЮЧЕНИЯ
Вам понадобится множество кабелей для различных целей – см. следующие рисунки, чтобы
убедится в том, что производите правильные подключения. Несбалансированное оборудова-
ние может быть по ошибке подключено к сбалансированным разъемам входа/выхода. Также,
могут быть неправильно использованы монофонические 1/4-дюймовые разъемы или подклю-
чены кольцо и рукав разъемов TRS.
Наушники
Наконечник =
Левый сигнал
Рукав =
Земля/ Экран
Кольцо =
Правый сигнал
Наконечник
Кольцо
Рукав
Зажим кабеля
Подключение наушников
Коррекция помех при сбалансированном подключении
Выход Кабель
Радиочастотные
помехи и фон
Вход
Контакт 1 Земля
Положительный (+) фон + сигнал
(-) фон + сигнал
Отрицательный
Контакт 2 = (+) сигнал
Экран
(+) сигнал + фон
(-) сигнал + фон
Контакт 3 = (-) сигнал
2 x сигнал
= Сигнал + 6 дБ
