6

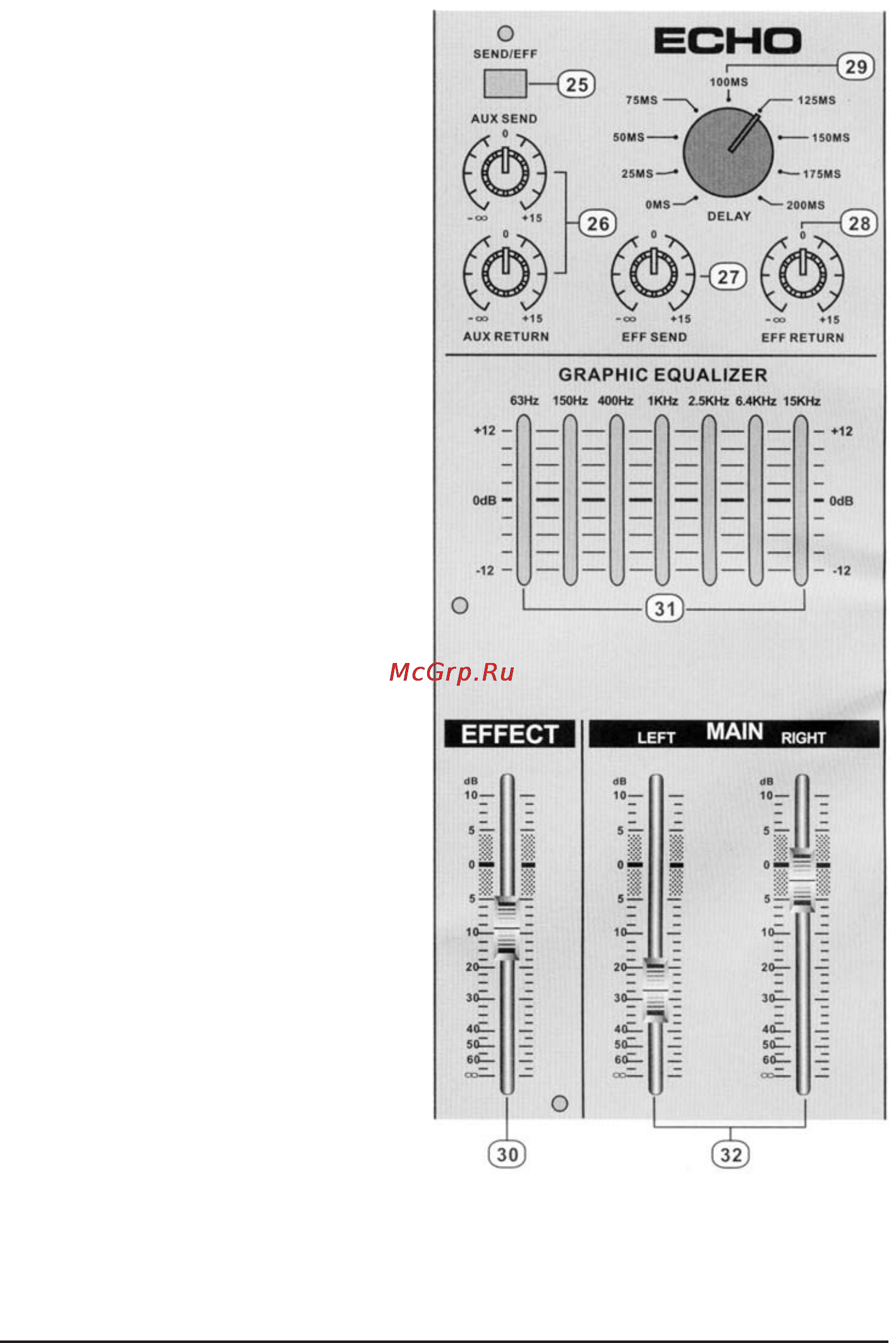

С. СЕКЦИЯ МАСТЕР
25. КНОПКА SEND/ EFFECT
При отпускании кнопки пост-сигнал ра-
ботает как сигнал отправки.
При нажатии кнопки пост-сигнал рабо-
тает как сигнал EFFECT.
26. РЕГУЛЯТОР AUX SEND/RETURN
Используется для настройки громкости
звука AUX, при отправке и возврате сиг-
нала AUX к/от используемого разъема.
27. РЕГУЛЯТОР EFFECT SEND
(ОТПРАВКА ЭФФЕКТА)
Используется для настройки громкости
звука эхо, при отправке сигнала эхо к
панели эффектов.
28. РЕГУЛЯТОР EFFECT RETURN
(ВОЗВРАТ ЭФФЕКТА)
Используется для настройки частоты по-
второв эхо, так как повторения эхо могут
провоцировать гул, пожалуйста, настрой-
те тщательно частоту их повторений.
29. РЕГУЛЯТОР DELAY
(ЗАДЕРЖКА)
Используется для настройки временно-
го интервала повторений эхо. Среднее
положение (100 мс) может быть наибо-
лее эффективным.
30. УРОВЕНЬ ЭФФЕКТА
При помощи этого регулятора вы мо-
жете настроить уровень сигнала эхо и
внешнего эффекта.
31. СТЕРЕОГРАФИЧЕСКИЙ
ЭКВАЛАЙЗЕР
2X7-полосный эквалайзер служит для
управления каждой частотой, и для
придания четкости высококачественно-
му звуку при помощи финального регу-
лирования тембра.
32. ГЛАВНЫЙ ВЫХОДНОЙ
ФЕЙДЕР (ЛЕВЫЙ/ ПРАВЫЙ)
Это ведущий фейдер, служащий для на-
стройки громкости левого/правого выход-
ного сигнала. Единичное усиление – это
верхняя точка перемещения фейдера.
