11

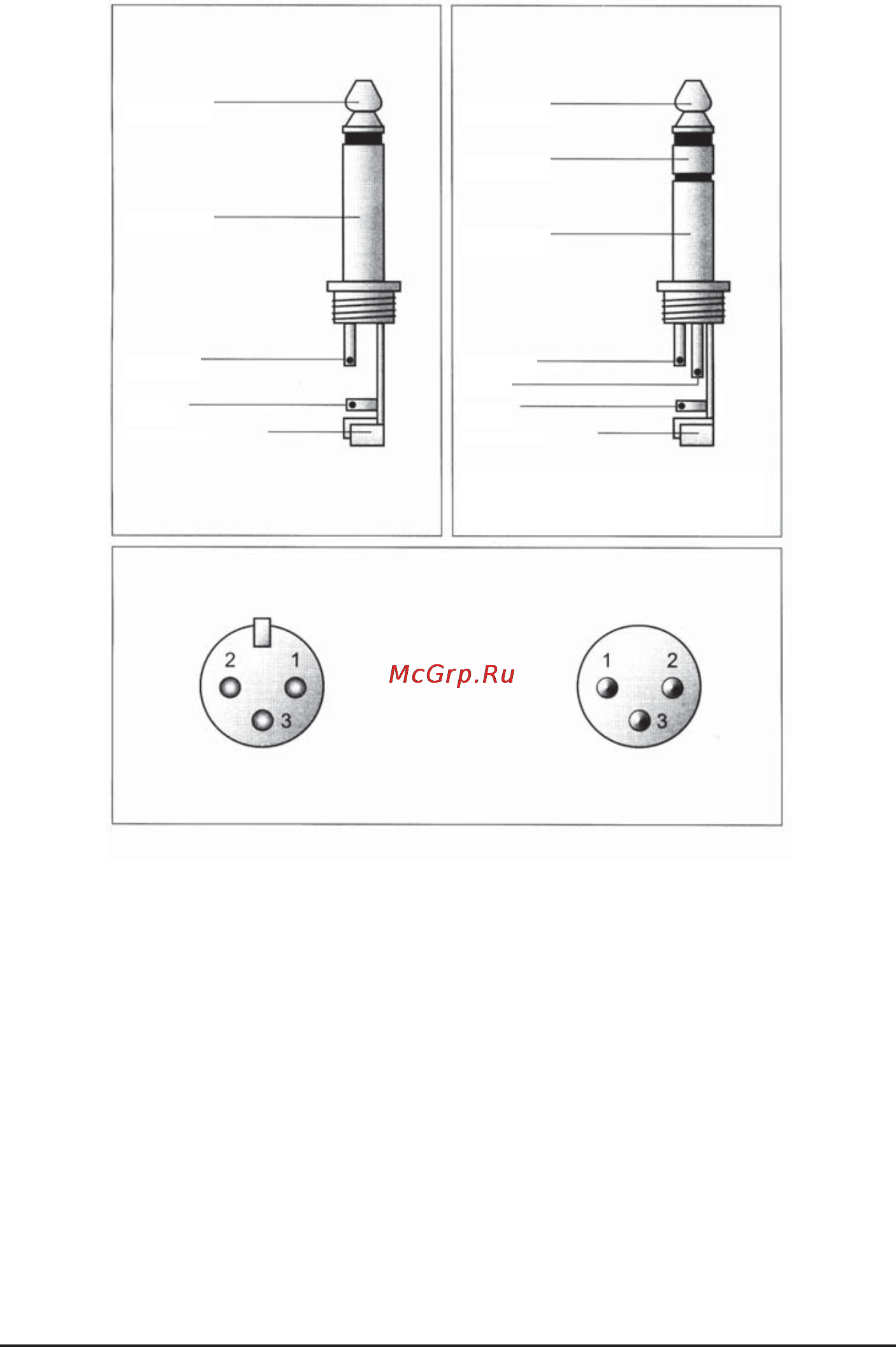

Несбалансированное
использование монофонических
1/4-дюймовых штекеров
Сбалансированное использование
стереофонических 1/4-дюймовых
штекеров
Наконечник =
Сигнал
Наконечник =
горячий (+)
Рукав =
Земля/ Экран
Рукав =
Земля/ Экран
Кольцо =
холодный (-)
Наконечник
Наконечник
Рукав
Рукав
Кольцо
Зажим кабеля
Зажим кабеля
Для подключения сбалансированных
и несбалансированных штекеров, на
стереофоническом штекере кольцо и рукав
должны быть соединены перемычкой.
Использование сбалансированных XLR разъемов.
1 = Земля/ Экран
2 = горячий (+)
3 = холодный (-)
Вход Выход
Для использования с несбалансированными разъемами контакты 1 и 3 должны
быть с перемычкой.
Различные типы штекеров
