! Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (
veja a
Assistência Técnica
).
! A empresa exime-se de qualquer responsabilidade
se estas regras não forem obedecidas.
Ligação do gás
A ligação do aparelho à tubagem ou à botija do gás
deverá efectuar-se conforme prescrito pelas Normas
Nacionais em vigor, somente após ter controlado que
o mesmo esteja regulado para o tipo de gás com o
qual será alimentado. Em caso contrário, efectuar as
operações indicadas no parágrafo “Adaptação a
diferentes tipos de gás”.
Em caso de alimentação com gás líquido de botija,
utilizar reguladores de pressão em conformidade com
as Normas Nacionais em vigor.
! Para garantir um funcionamento seguro, uma
utilização de energia apropriada e maior duração da
aparelhagem, assegurar-se que a pressão de
alimentação respeite os valores indicados na tabela 1
“Características dos queimadores e dos bicos”.
Ligação com tubo rígido (cobre ou aço)
! A ligação do sistema de gás deve ser realizada de
maneira a não provocar solicitações de nenhum
género ao aparelho.
Na rampa de alimentação do aparelho há uma junta
em “
LL
LL
L” dirigível, cuja retenção é assegurada por uma
guarnição. Se for preciso girar a união será
absolutamente necessário trocar a guarnição de
vedação (fornecida com o aparelho). A junta de
entrada de gás no aparelho tem rosca de 1/2 gás
macho cilíndrica.
Ligação com tubo flexível de aço inoxidável de
parede contínua com engates de rosca
A junta de entrada de gás no aparelho tem rosca de
1/2 gás macho cilíndrica.
A instalação destes tubos deve ser efectuada de
maneira que o seu comprimento, em condições de
máxima extensão, não seja maior de 2.000 mm.
Quando a ligação estiver terminada, assegure-se de
que o tubo metálico flexível não entre em contacto
com as partes móveis ou fique amassado.
! Utilize exclusivamente tubos em conformidade
com os regulamentos e guarnições de retenção em
conformidade com os regulamentos nacionais em
vigor.
Controle da vedação
! Ao terminar a instalação controlar a vedação de
todas as juntas utilizando uma solução de sabão e
nunca uma chama.
Adaptação aos diferentes tipos de gás
Para adaptar o plano de cozedura a um tipo de gás
diferente ao para o qual estiver preparado (indicado
na etiqueta presa na parte inferior do plano ou na
embalagem), será necessário trocar os bicos dos
queimadores mediante as seguintes operações:
1. tire as grades do plano e solte os queimadores
do lugar.
2. desparafusar os bicos utilizando uma chave a
tubo de 7mm, e substituí-los com aqueles
apropriados para o novo tipo
de gás (ver tabela 1
“Características dos
queimadores e dos bicos”).

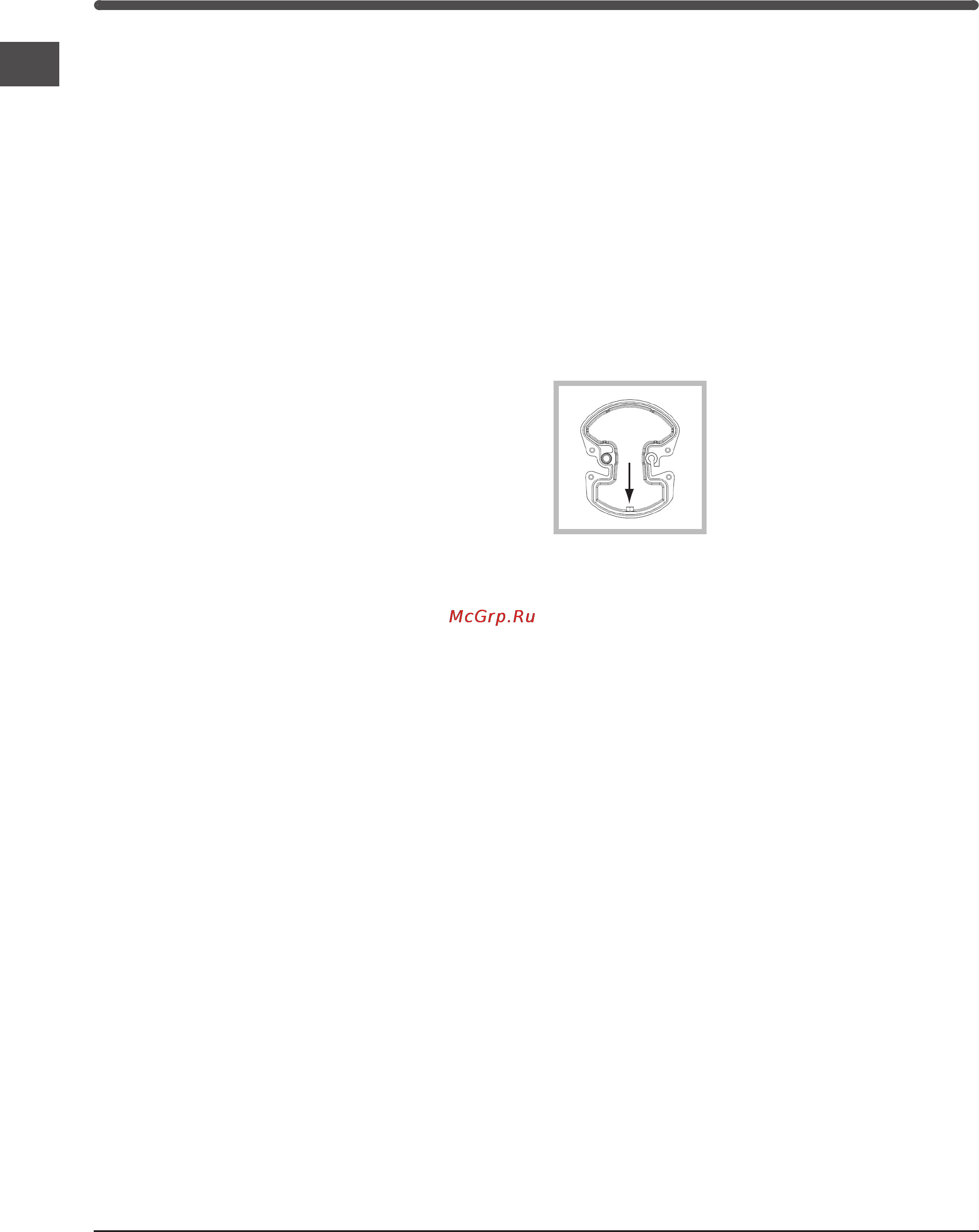

No caso do queimador Mini
WOK, para desparafusar o
bico empregue uma chave
aberta de 7 mm
(veja a
figura).
3. Monte outra vez as partes, realizando estas
operações na ordem contrária.
4. no final da operação, troque a velha etiqueta de
calibragem por outra corresponda ao novo tipo de
gás utilizado, que se encontram nos nossos
centros de assistência técnica.
• Regulação do ar primário dos queimadores
Os queimadores não necessitam de qualquer
regulação de ar primário.
• Regulação dos mínimos
1. Coloque a torneira na posição de mínimo;
2. Retire o selector e ajuste o parafuso de regulação
situado no interior ou ao lado da haste da torneira
até obter uma pequena chama regular.
3. Verifique se ao girar rapidamente o botão da
posição de máximo até a de mínimo, os
queimadores não se apagam.
