Indesit IP 750 S R [6/42] Características dos queimadores e bicos
![Indesit IP 640 S [6/42] Características dos queimadores e bicos](/views2/1062116/page6/bg6.png)
PT
6

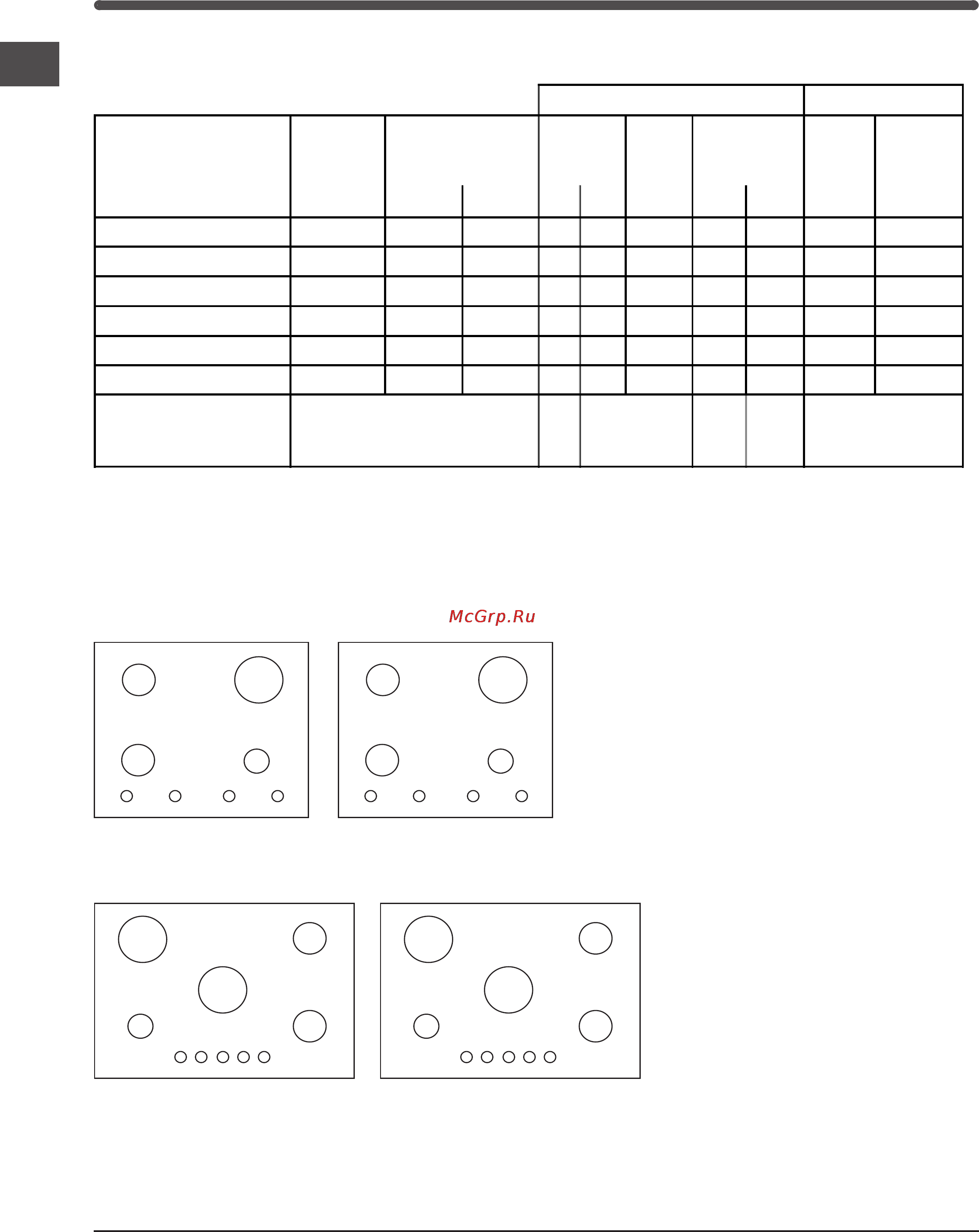

Características dos queimadores e bicos
Tabela 1
Gás liquefeito Gás natural
Queimador Diâmetro Poténcia térmica
kW (p.c.s.*)
By-Pass
1/100
(mm)
bico
1/100
capacid.*
g/h
bico
1/100
capacid.*
l/h
(mm) Nomin. Reduz. (1) (mm) *** ** (mm)
Ràpido (R)
100 3,00 0,70 41 39 86 218 214 116 286
Ràpido Reduz. (RR)
100 2,60 0,70 41 39 80 189 186 110 248
Ultra-Rápido (UR)
100 3,40 0,70 41 39 91 247 243 123 324
Semi Ràpido (S)
75 1,65 0.40 30 28 64 120 118 96 157
Auxiliar (A)
55 1,00 0,40 30 28 50 73 71 79 95
Mini WOK (MW)
110 3,50 1,30 - 57 91 254 250 138 333
Pressões
de
alimentaçao
Nominal (mbar)
Minima (mbar)
Màxima (mbar)
28-30
20
35
37
25
45
20
17
25
* A 15°C e 1013 mbars-gás seco
** Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m
3
(1) Sòmente para os aparelhos com dispositivo de segurança contra fugas de gás
A
S
RS
A
S
MWS
A
UR
RR
S
S
A
MW
RR
S
S
IP 750 S
IP 750 S R
IP 751 S
IP 751 S R
IP 751 S GH
IP 640
IP 640 S
IP 640 S R
IP 641 S
IP 641 S GH
