FI SV
11
3. MONTERINGSANVISNING3. ASENNUSOHJE
3.1. Ennen asentamista
Ennen kuin ryhdyt asentamaan kiuasta, tutustu
asennusohjeeseen ja tarkista seuraavat asiat:
• Kiuas on teholtaan ja tyypiltään sopiva ko.
saunahuoneeseen. Taulukon 2 antamia saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
• Syöttöjännite on sopiva kiukaalle
• Kiukaan asennuspaikka täyttää kuvassa 6 ja
taulukossa 2 annetut suojetäisyyksien vähim-
mäisarvot.
• Jos kiukaan ympärille tehdään suojakaide, on
noudatettava kuvassa 6 ja 8 annettuja suoja-
etäi syyksiä. Kuvassa 8 oleva suojaetäisyys pä-
tee kiukaan ulkovaipan yläreunan alapuolella.
Arvoja on ehdottomasti noudatettava, koska niistä
poikkeaminen aiheuttaa palovaaran. Saunaan saa
asentaa ainoastaan yhden sähkökiukaan.
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
• Aggregatets effekt är lämplig med tanke på
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
• Driftspänningen är den rätta för aggregatet.
• Placeringen av aggregatet uppfyller de mini-
miavstånd som anges i bild 6 och tabell 2.
• Om ett skyddsräcke monteras runt aggregatet,
måste de i bild 6 och 8 angivna säkerhetsav-
stånden iakttas. Säkerhetsavståndet i bild 8
gäller nedanför övrekanten av aggregatets
yttermantel.
Avstånden måste ovillkorligen följas. Om säker-
hets avståndet är alltför litet uppstår brandfara.
Endast ett aggregat får monteras i en bastu.

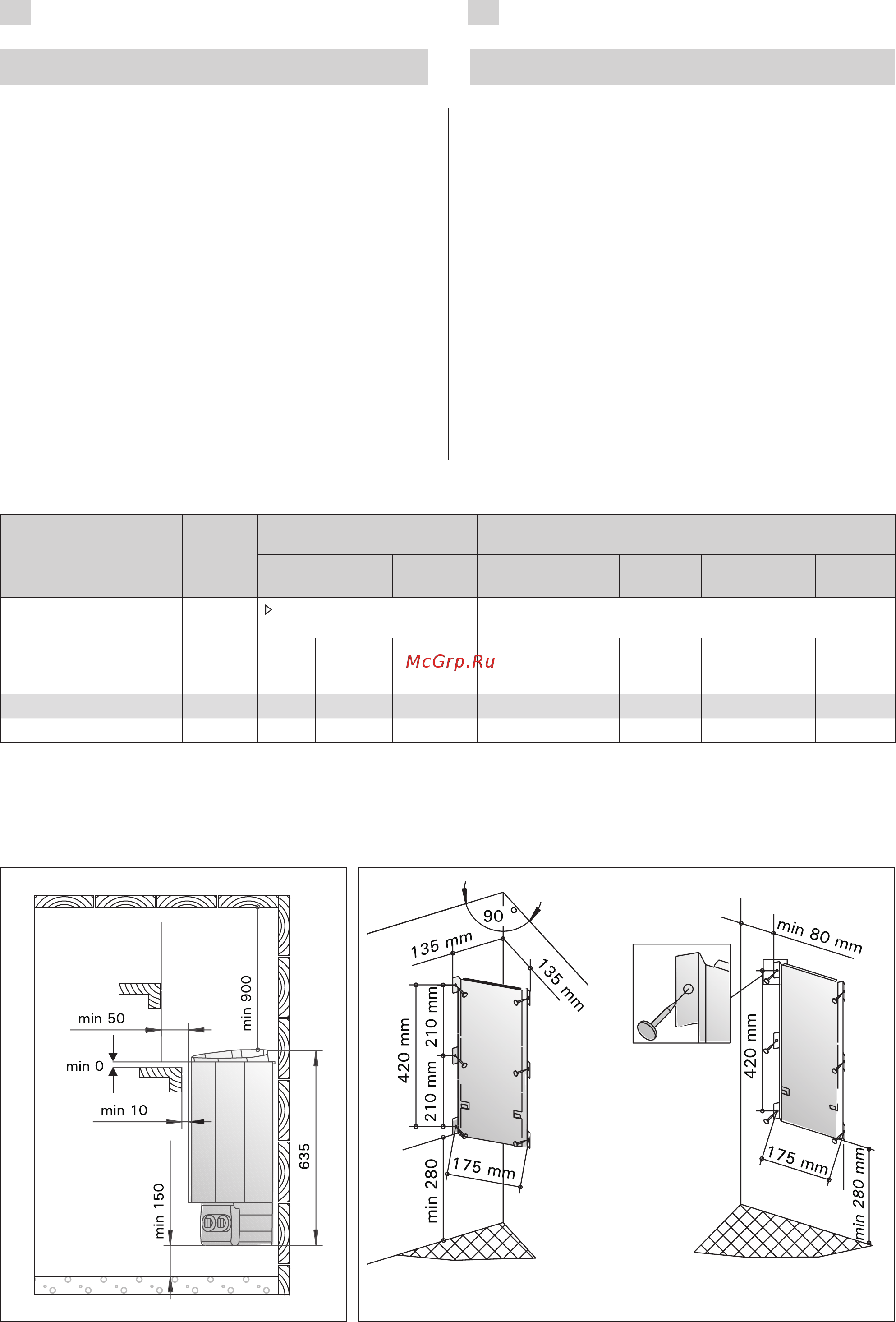

Kuva 6. Kiukaan suojaetäisyydet (mitat
millimetreinä)
Bild 6. Säkerhetsavstånd (måtten i
millimeter)
Taulukko 2. D- ja DE-kiukaan asennustiedot
Tabell 2. Monteringsdata för D- och DE-aggregat
*) Kaapeli termostaatille 4 x 0,25 mm
2
(D23E, D36E)
*) Anslutningskablel för termostat 4 x 0,25 mm
2
(D23E, D36E)
Kiuas/
Aggregat
Malli ja mitat/
Modell och mått
Teho
Effekt
Löylyhuone
Bastu
Liitäntäjohto/Sulake
Anslutningskabel/Säkring
Tilavuus
Volym
Korkeus
Höjd
400 V 2N~
Sulake
Säkring
230 V 1N~
Sulake
Säkring
Lev./Bredd 340 mm
Syv./Djup 200 mm
Kork./Höjd 635 mm
Paino/Vikt 8 kg
Kiviä/Stenar max. 11 kg kW
2.3.
Katso kuva 9. Mitat pätevät vain liitäntäkaapeliin (4)!
Se bild 9. Avmåttarna gäller bara till anslutningskabeln (4)!
min.
m
3
max.
m
3
min.
mm mm
2
A mm
2
A
D23/D23E (* 2,3 1,3 2,5 1700 4 x 1,5 2 x 10 3 x 1,5 1 x 10
D36/D36E (* 3,6 2,0 4,5 1700 4 x 1,5 2 x 10 3 x 2,5 1 x 16
Kuva 7. Kiukaan asennustelineen paikka
Bild 7. Placering av aggregatets monteringställining
