FI SV
13
käytettäviksi 125 °C ympäristölämpötilassa
(merkintä T125).
godkänd för användning i 125 ºC (märkning
T125).

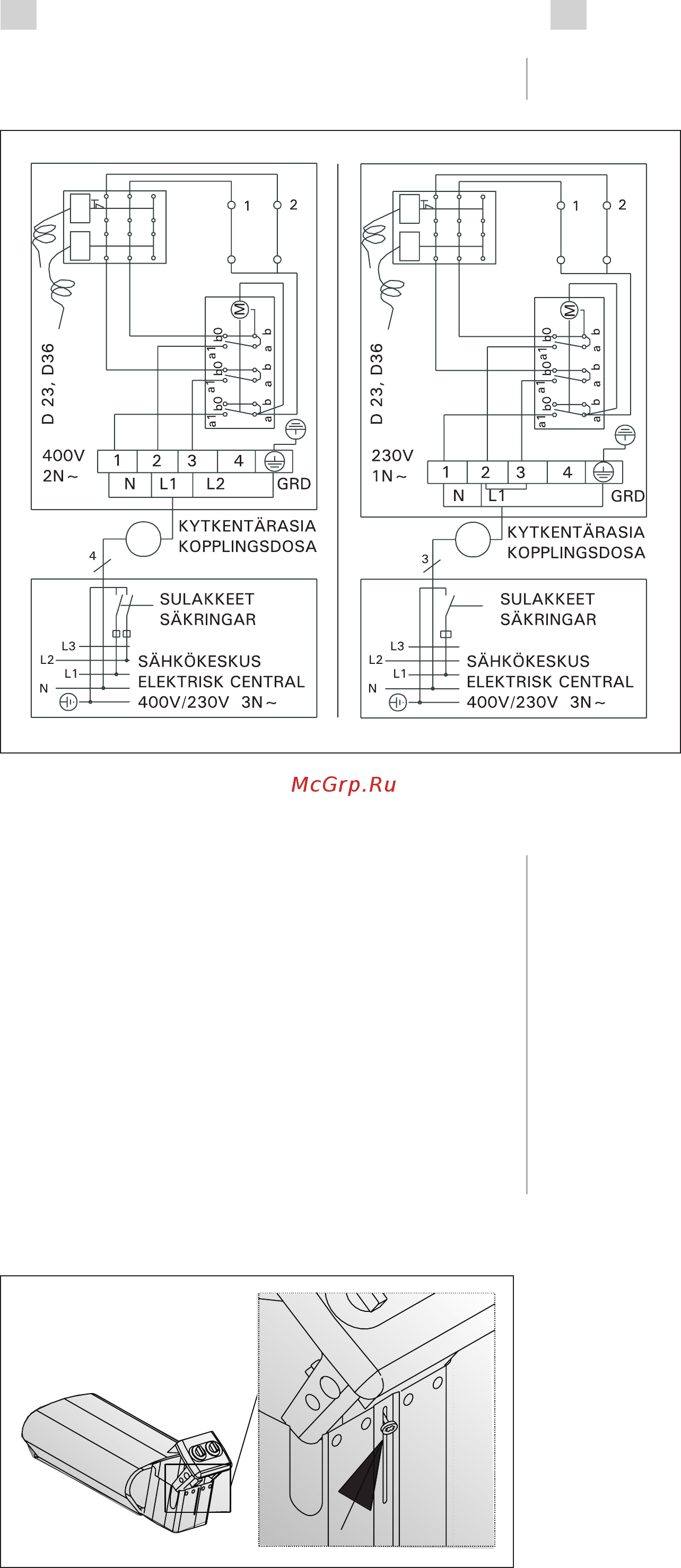

Kuva 10. Kiukaan sähkökytkennät (D23, D36)
Bild 10. Aggregatets elinstallationer (D23, D36)
Kuva 11. Liitäntäkaapelin kytkentä
Bild 11. Koppling av anslutningskabel
3.3.1. Liitäntäkaapelin kytkeminen kiukaaseen
Kiukaan liitäntäkaapelin kytkeminen on helpointa
tehdä kiukaan ollessa irrallaan.
Kiuas käännetään syrjälleen siten, että ohjain-
laitepääty osoittaa ylöspäin. Päädyn kiinnitysruuvia
kierretään auki sähkökotelon pohjasta n. 10–12 mm
ja vedetään päätykappale varovasti irti sähkökote-
losta. Liitäntäjohtoa varten puhkaistaan päätykap-
paleen esityöstetty reikä, jonka kautta liitäntäkaapeli
pujotetaan vedonpoistajalle ja liitinrimalle. Kun liitän-
täkaapeli on kytketty, työnnetään ohjainlaite pääty
varovasti sähkökoteloon. Katso kuva 11.
Ennen päätykappaleen kiinnitysruuvin kiristystä
on varmistettava, että sähkökotelon reuna on pääty-
kappaleessa olevan uran pohjassa.
3.3.1. Inkoppling av anslutningskabel
Det är lättast att ansluta anslutningskabeln om ag-
gregatet inte monterats fast.
Lägg aggregatet på sidan så att den sida där kopp-
lingsplinten sitter hamnar uppåt. Skruva upp fästs-
kruvarna till ändan ca 10–12 mm från kopplings-
lådans botten och dra försiktigt loss ändstycket från
kopplingslådan. Stick hål i den förbearbetade plas-
ten i ändstycket och träd anslut ningskabeln genom
hålet till dragavlastaren och kopplingsplinten. När
anslutnings kabeln kopplats in skjuts ändstycket för-
siktigt in i kopplingslådan. Se bild 11.
Kontrollera innan du drar åt skruven att
kopplinslådans kant ligger i botten av ändstyckets
skarvspår.
