FI SV
12
3.2. Kiukaan kiinnittäminen seinään
Katso kuva 7. Huom! Kytke liitäntäjohto kiukaaseen
ennen kiukaan kiinnitystä seinätelineeseen. Katso
kohta 3.3.1.
1. Kiukaan asennusteline on kiinnitetty
kiukaaseen. Irrota asennustelineen lukitusruuvi
ja irrota asen nus teline kiukaasta.
2. Kiinnitä asennusteline seinään mukana
tulevilla ruuveilla. HUOM! Asennustelineen
kiinnitysruuvien kohdalla, paneelin takana tulee
olla tukirakenteena esim. lauta, johon ruuvit
kiinnittyvät tukevasti. Jos paneelin takana ei
ole tukirakennetta, voidaan laudat kiinnittää
myös paneelin päälle.
3. Nosta kiuas seinässä olevaan telineeseen
siten, että telineen alaosan kiinnityskoukut me-
nevät kiukaan rungon reunan taakse. Lukitse
kiuas yläreunasta ruuvilla asennustelineeseen.
3.2. Montering på vägg
Se bild 7. Obs! Ansluta anslutningskabeln till ag-
gregatet innan att fästa agggregatet på väggställ-
ningen. Se punkt 3.3.1.
1. Aggregatets monteringsställning är fäst vid
aggre gatet. Skruva upp monteringsställningens
låsskruv och lösgör ställningen från aggregatet.
2. Fäst monteringsställningen på väggen med de
medföljande skruvarna. OBS! Fästskruvarna
måste placeras så att de fäster i en hållfast
stödkonstruktion bakom panelen. Om det inte
finns några reglar eller bräder bakom panelen,
kan bräder också fästas utanpå panelen.
3. Lyft upp aggregatet på ställningen så att fäs-
tkrokarna på ställningens nedre del sträcker sig
bakom aggregatstommens kant. Lås fast aggre-
gatet vid ställningen med hjälp av fästskruvarna
i övre kanten.
3.3. Sähkökytkennät
Kiukaan saa liittää sähköverkkoon vain siihen oikeu-
tettu ammattitaitoinen sähköasentaja voimassaole-
vien määräysten mukaan.
• Kiuas liitetään puolikiinteästi saunan seinällä
olevaan kytkentärasiaan (kuva 9: 3). Kytken-
tärasian on oltava roiskevedenpitävä ja sen
korkeus lattiasta saa olla korkeintaan 500 mm.
• Liitäntäkaapelina (kuva 9: 4) tulee käyttää kumi-
kaapelityyppiä H07RN-F tai vastaavaa. HUOM!
PVC-eristeisen johdon käyttö kiukaan liitäntäkaa-
pelina on kielletty sen lämpöhaurauden takia.
• Jos liitäntä- tai asennuskaapelit tulevat saunaan
tai saunan seinien sisään yli 1000 mm korkeu-
delle lattiasta, tulee niiden kestää kuormitettui-
na vähintään 170 °C lämpötila (esim. SSJ). Yli
1000 mm korkeudelle saunan lattiasta asennet-
tavien sähkölaitteiden tulee olla hyväksyttyjä
3.3. Elinstallation
Endast en auktoriserad elmontör får – under iakta-
gande av gällande bestämmelser – ansluta aggre-
gatet till elnätet.
• Aggregatet monteras halvfast till en kopplings-
dosa på bastuns vägg (bild 9: 3). Kopplings-
dosan skall vara sköljtätt och placeras högst
500 mm över golvytan.
• Anslutningskabeln (bild 9: 4) skall vara gum-
mikabel typ H07RN-F eller motsvarande. OBS!
Det är förbjudet att använda anslutningskabel
med PVC-isolering, eftersom PVC:n är värmes-
kör.
• Om anslutnings- eller nätkablarna placeras på
mer än 1000 mm:s höjd på eller i bastuväggar-
na, skall de under belastning tåla minst 170 ºC
(t.ex. SSJ). Elutrustning som placeras högre
än 1000 mm ovanför bastugolvet skall vara
1. Sähkökotelo
2. Ohjainlaitteet
(D23 ja D36)
3. Kytkentärasia
4. Liitäntäjohto
1. Kopplingslåda
2. Styranordningar
(D23 och D36)
3. Kopplingsdosa
4. Anslutningskabel

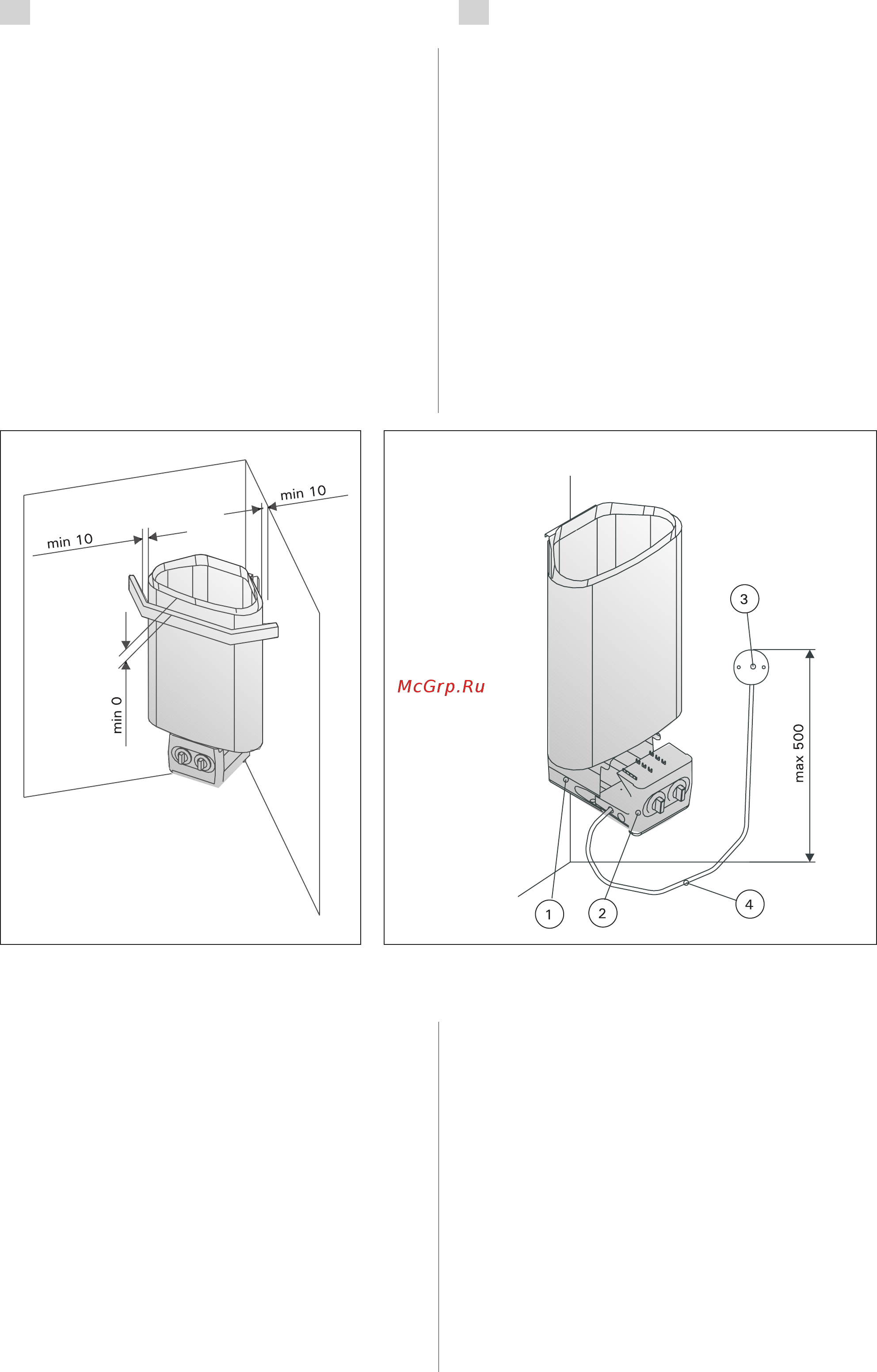

Kuva 9. Kiukaan kytkentä
Bild 9. Anslutning av aggregat
Kuva 8. Kiukaan suojakaide
Bild 8. Skyddsräcke runt aggregat
