FI SV
16

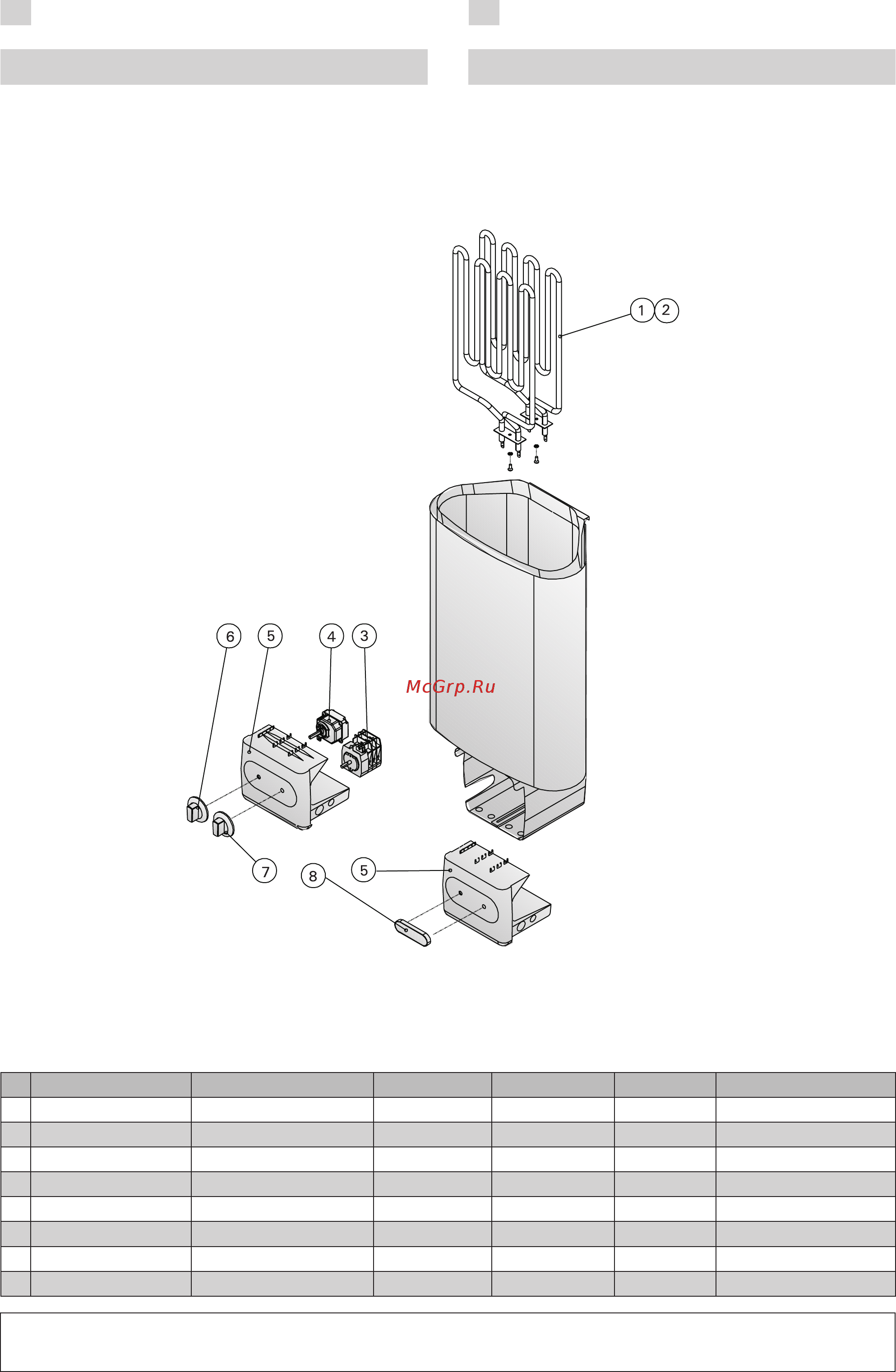

4. VARAOSAT 4. RESERVDELAR
STTL/EGFF
1 Vastus Värmeelement 1800 W/230 V
ZSN-160
8261423 D36, D36E
2 Vastus Värmeelement 1150 W/230 V
ZSN-150
8261421 D23, D23E
3 Kello Kopplingsur (timer)
ZSK-510
8260996 D23, D36
4 Termostaatti Termostat
ZSK-520
8260997 D23, D36
5 Sähkökotelon pääty Ända av kopplingslådan
ZST-50
D23, D36, D23E, D36E
6 Termostaatin vääntiö Termostatets vredknopp
ZST-220
D23, D36
7 Kellon vääntiö Kopplingsurs vredknopp
ZST-230
D23, D36
8 Peitelevy Täckplåt
ZST-155
D23E, D36E
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
