Harvia Delta D23E [5/32] Saunahuoneen lämmittäminen
![Harvia Delta D23E [5/32] Saunahuoneen lämmittäminen](/views2/1623931/page5/bg5.png)
FI SV
5
1.2. Saunahuoneen lämmittäminen
Kiuas ja kivet tuottavat ensimmäisellä käyttökerralla
hajuja, joiden poistamiseksi on järjestettävä sauna-
huoneeseen hyvä tuuletus.
Jos kiuas on teholtaan sopiva saunahuoneeseen,
hyvin lämpöeristetty saunahuone lämpenee käyt-
tökuntoon noin tunnissa ( 2.3.). Kiuaskivet kuu-
menevat yleensä samassa ajassa kuin saunahuo-
nekin. Sopiva lämpötila saunahuoneessa on noin
65–80 °C.
1.3. Kiukaan käyttö
HUOM! Tarkista aina ennen kiukaan päällekytken-
tää, ettei kiukaan päällä tai lähietäisyydellä ole mi-
tään tavaroita. 1.6. “Varoituksia”.
• Kiuasmallit D23 ja D36 on varustettu kello-
kytkimellä ja termostaatilla. Kellokytkimellä
valitaan kiukaan päälläoloaika ja termostaatilla
asetetaan sopiva lämpötila. 1.3.1.–1.3.4.
• Kiuasmalleja D23E ja D36E käytetään erillisen
ohjauskeskuksen kautta. Tutustu ohjauskeskuk-
sen mukana toimitettaviin käyttöohjeisiin.
1.2. Uppvärmning av bastu
Första gången aggregatet och stenarna värms upp
avger de lukter som bör avlägsnas genom god ven-
tilation.
Om aggregatets effekt är lämplig för bastun, värms
en välisolerad bastu upp på ca 1 timme ( 2.3.). När
bastun är varm är också bastustenarna i regel så
varma att man kan kasta bad. Lämplig temperatur i
bastun är ca 65–80 °C.
1.3. Användning av aggregatet
OBS! Kontrollera alltid att inga saker finns på eller i
närheten av aggregatet före aggregatet kopplas på.
1.6. “Varningar”.
• Aggregatmodellerna D23 och D36 har utrustats
med tidströmställare och termostat. Tidströms-
tällaren används för att välja den tid aggregatet
ska vara påslagen och med termostaten ställs
rätt temperatur in. 1.3.1.–1.3.4.
• Aggregatmodellerna D23E och D36E styrs med
hjälp av en separat styrenhet. Bekanta dig med
användaranvisningar som följer med styrenhe-
ten.
1.3.1. Bastuaggregatet på genast
Vrid tidströmställarens reglage till ver-
ksamhetsområdet (skala A på bild 2, 0–4
timmar). Aggregatet börjar genast värmas
upp.
1.3.2. Förinställd tid (tidsbestämd uppvärmning)
Vrid tidströmställarens reglage till förval-
sområdet (skala B på bild 2, 0–8 timmar).
Aggregatet börjar värmas upp när urver-
ket vridit tillbaka reglaget till verksamhet-
sområdet. Aggregatet är då påslagen cirka
fyra timmar.
Exempel: Du vill gå på en tre timmar lång promenad
och bada bastu genast när du kommer hem. Vrid
tidströmställarens reglage till 2 i förvalsområdet.
Klockan startar. Efter två timmar börjar aggrega-
tet värmas upp. Eftersom det tar cirka en timme
att värma upp bastun, är bastun varm efter cirka
tre timmar, d.v.s. just när du kommer hem från din
promenad.
1.3.1. Kiuas päälle heti
Kierrä kellokytkimen säädin toiminta-alu-
eelle (asteikko A kuvassa 2, 0–4 tuntia).
Kiuas alkaa lämmetä heti.
1.3.2. Esivalinta-aika (ajastettu käynnistys)
Kierrä kellokytkimen säädin esivalinta-alu-
eelle (asteikko B kuvassa 2, 0–8 tuntia).
Kiuas alkaa lämmetä, kun kellokoneisto on
kiertänyt säätimen takaisin toiminta-alu-
eelle. Päälläoloaika on tällöin noin neljä
tuntia.
Esimerkki: Haluat lähteä kolme tuntia kestävälle kä-
velylenkille ja saunoa heti palattuasi. Kierrä kellokyt-
kimen säädin esivalinta-alueelle kohtaan 2.
Kello käynnistyy. Kahden tunnin kuluttua kiuas
alkaa lämmetä. Koska saunan lämpenemisaika on
noin yksi tunti, sauna on lämmin noin kolmen tunnin
kuluttua eli juuri silloin, kun palaat lenkiltä.

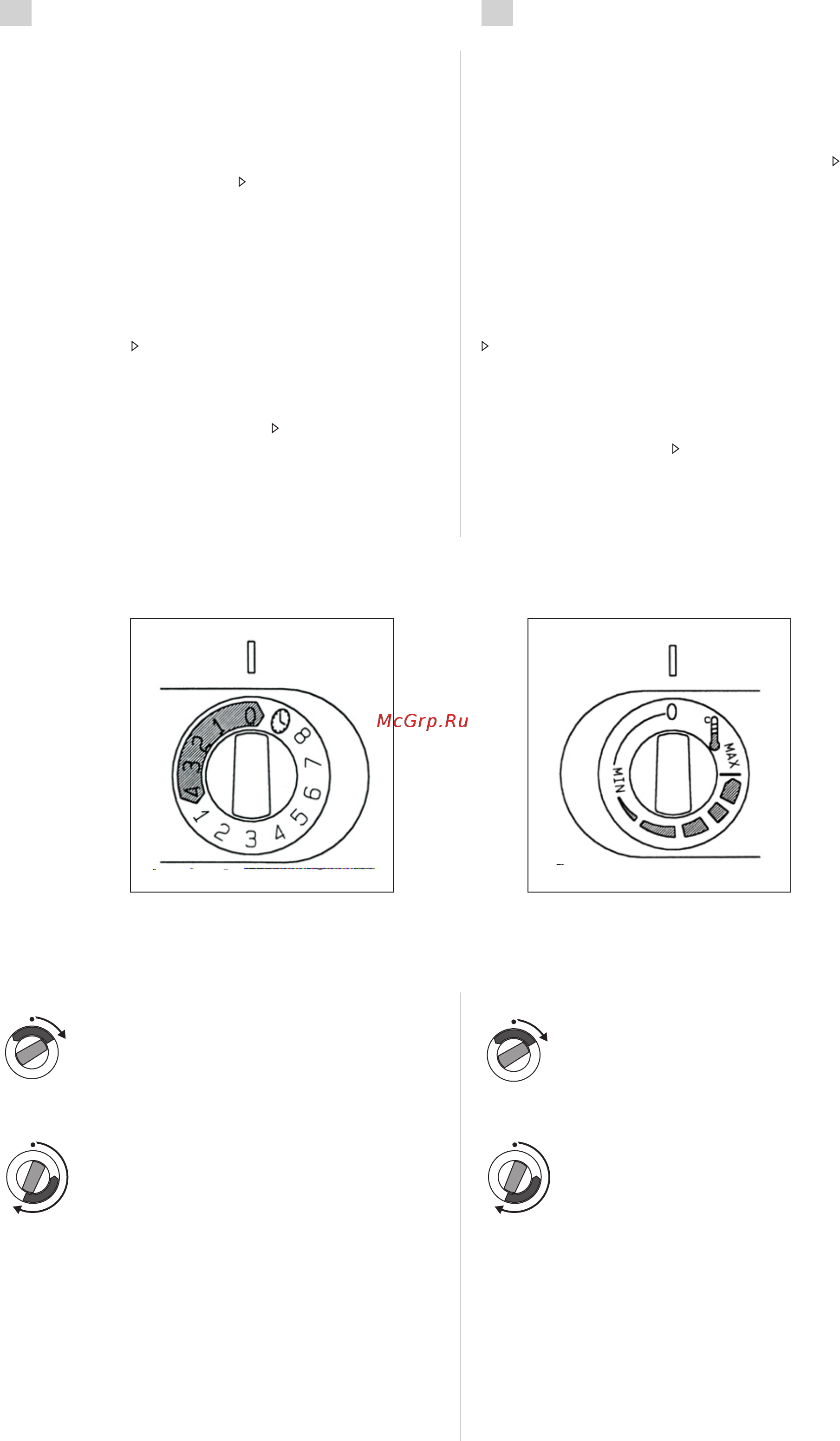

Kuva 2. Kellokytkimen säädin
Bild 2. Tidströmställarens reglage
Kuva 3. Termostaatin säädin
Bild 3. Termostatens reglage
