Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 12
4.2.9 Проверить соответствие напряжения сети напряжению, указанному на шильде
станка и на шильде монитора для модели СБМП-40 Л.
4.2.10 Подключить сетевой кабель к гнезду станка, расположенному на задней
панели корпуса станка (рисунок 4.1), и к питающей сети, оборудованной розеткой с
контактом заземления. Для станка модели СБМП-40 Л подключить монитор к питающей
сети, оборудованной розеткой с контактом заземления, согласно эксплуатационной
документации на него.
i
Подключение станка и монитора к розетке без контакта заземления опасно для персонала
и может привести к неточным измерениям и к поломке станка!
4.2.11 После установки станка проверить балансировку вала и выполнить пробную
балансировку стандартного колеса.
4.3 Органы управления и индикации

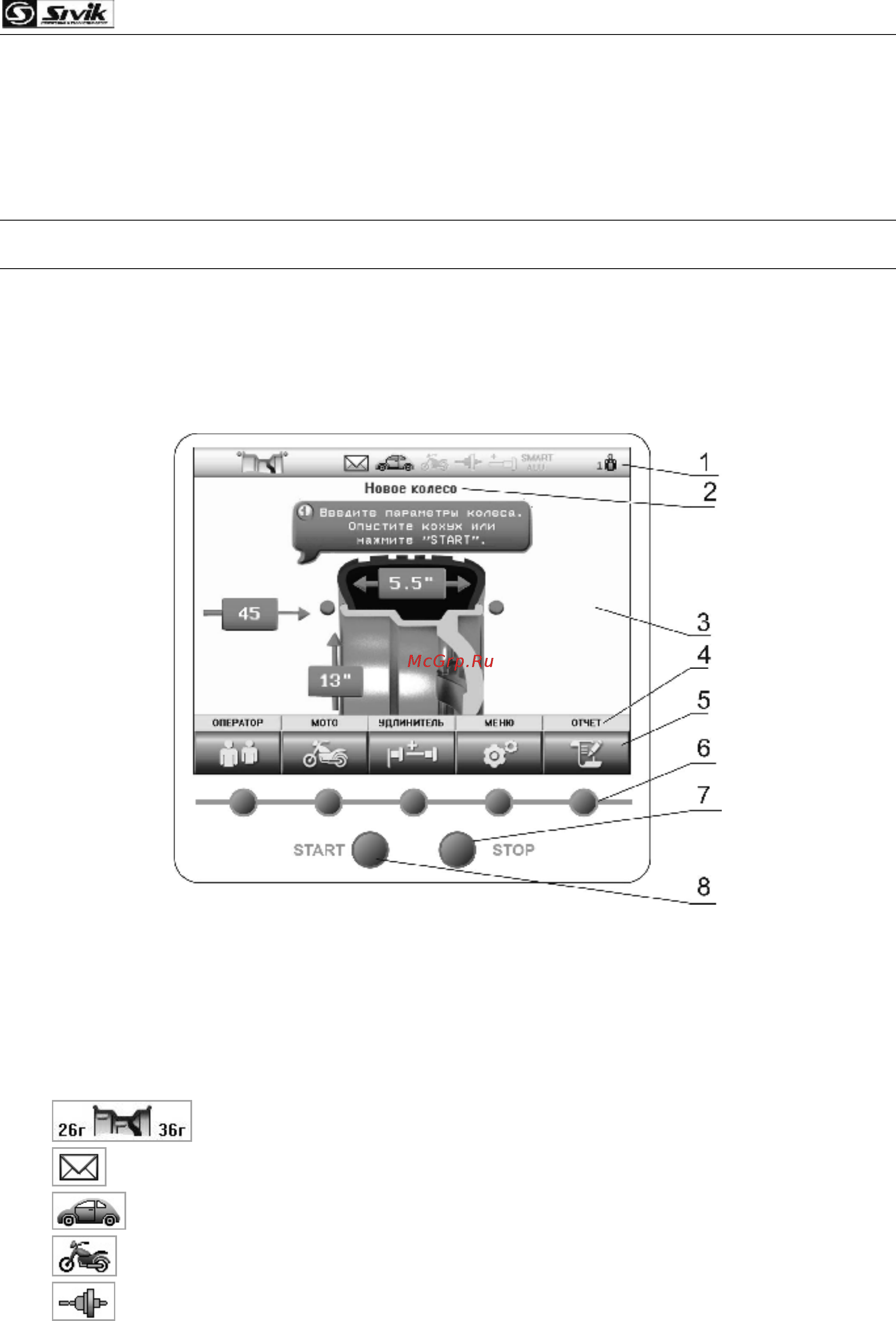

На рисунке 4.5 показан пульт управления и пример изображения на экране
монитора.
1-информационное поле; 2 – наименование состояния; 3 – основное поле; 4 – панель
наименований клавиш; 5 – обозначения многофункциональных клавиш; 6 –
многофункциональные клавиши; 7 – клавиша остановки вращения вала; 8 – клавиша запуска
вращения вала и измерения дисбаланса
Рисунок 4.5
В верхней части экрана находится информационное поле (1). Значения пиктограмм
информационного поля:
- схема грузов и неокругленные значения веса грузов
- признак диагностического сообщения
- тип колеса: автомобильное
- тип колеса: мотоциклетное
- признак действия компенсации адаптера
