Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 7
3 КОМПЛЕКТНОСТЬ
Комплектность приведена в таблице 3.1.
Т а б л и ц а 3.1
№ Наименование Кол., шт. Примечание
1 Станок балансировочный 1
2 Руководство по эксплуатации 1
3 Методика поверки 1
СБМП.000.01 МП по заказу
4 Вал резьбовой 40x3х180 мм с болтом 1
40х3х240 мм - по заказу
5 Переходник шестигранный 1
в зависимости от исполнения болта
вала резьбового
6 Стойка монитора 1
Для СБМП-40 Л
7 Монитор 1
Для СБМП-40 Л
8 Кожух (шириной 400 мм) 1
Шириной 490 мм по заказу
9
Конус Æ 78…114
1
10
Конус Æ 62…82
1
11
Конус Æ 43…70
1
12 Гайка с кольцом и чашкой 1
13 Удлинитель линейки 1
14 Калибр линейки 1
15 Клещи для установки и снятия грузов 1
16 Кабель сетевой 1
17 Кабель DVI 1
Для СБМП-40 Л. В зависимости от
комплектации монитора
18 Болт М12 с шайбой 1
19 Винт М4 с шайбой 4 Для СБМП-40 Л
20 Винт М6 4 Для СБМП-40 Л
21 Кронциркуль 1
22 Скребок для снятия липких грузов STR-40 1 Для СБМП-40 Л
23 Палец пластмассовый с винтом самонарезным 4
24
Комплект ДЖИП (конус Æ97...160 с кольцом)
1 по заказу
25 Адаптер фланцевый 1 по заказу
26 Кольцо дистанционное 1 по заказу
27 Клещи отжимные 1 по заказу
28 Устройство подачи ленточных грузов 1 по заказу
29 Контрольный ротор КС 009.000.00-01 СБ 1 по заказу
30 Контрольные грузы KC 009.010.00-01 СБ 2 по заказу
4 9 10 11 12 13
8 15 14 6 21 22 23

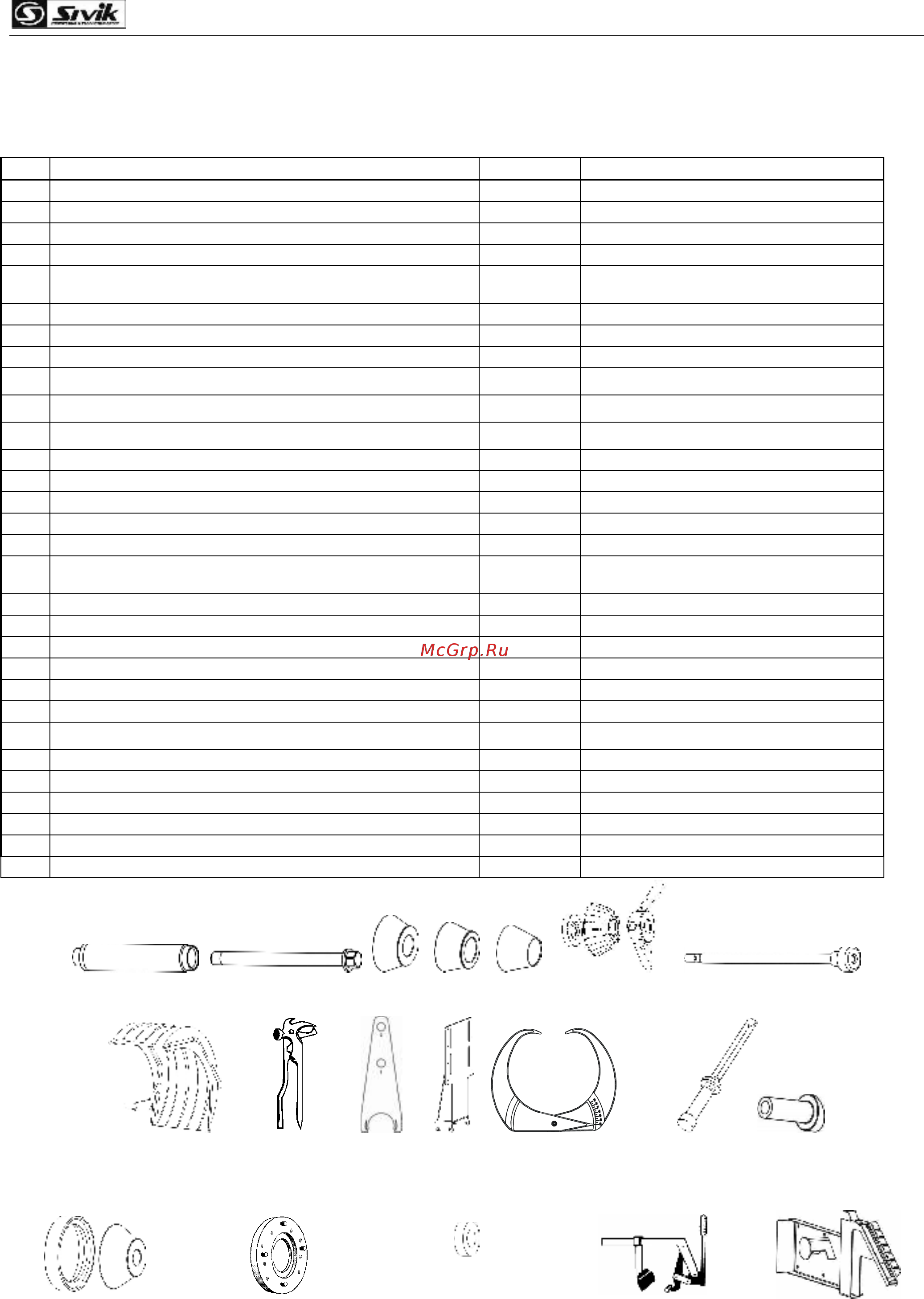

Рисунок 3.1 – Поставляемые принадлежности
24
25
26
27
28
Рисунок 3.2 – Принадлежности, поставляемые по заказу
