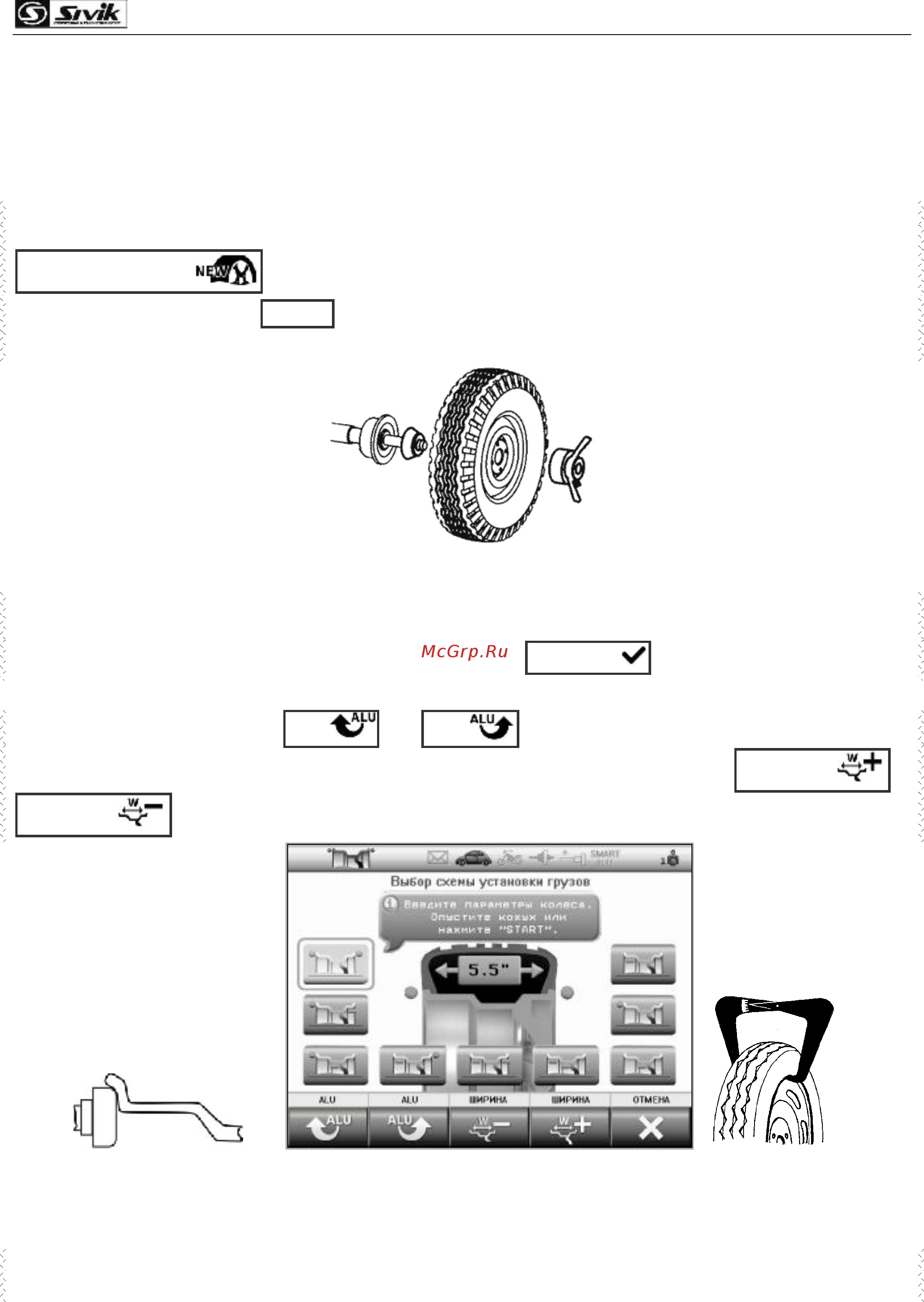

Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 25
6 ПРИМЕРЫ БАЛАНСИРОВКИ КОЛЕС
6.1 Балансировка стандартного колеса
Ниже приведен пример балансировки стандартного колеса легкового автомобиля
грузами со скобами.
Если станок находится не в состоянии «Новое колесо», перейти в это
состояние. Например, находясь в состоянии установки грузов, нажать клавишу
НОВОЕ КОЛЕСО .
Нажать клавишу STOP для временного включения тормоза.
Колесо, очищенное от грязи, установить на вал (рис. 6.1).
Рисунок 6.1 – Установка колеса
Ввести размеры. Для этого подвести линейку к ободу колеса в соответствии с
рисунком 6.2а и держать там до звукового сигнала. Вернуть линейку в исходное
положение. В станке СБМП-40 Л нажать клавишу ГОТОВО .
После этого появится экран ввода схемы установки грузов и ширины.
Нажимая клавиши ALU и ALU выбрать первую схему. Измерить
ширину колеса с помощью кронциркуля, рисунок 5.4. Нажимая клавиши ШИРИНА и
ШИРИНА , ввести ширину.
а – ввод размеров б - выбор схемы установки грузов в – измерение ширины
колеса кронциркулем
Рисунок 6.2 - Ввод параметров стандартного колеса
Опустить кожух для измерения. Ждать остановки колеса. Поднять кожух. На
экране появится информация о грузах.
