Станок балансировочный СБМП-40 С
Т
, СБМП-40 Л. Руководство по эксплуатации 38
По запросу программы ПЛАВНО выдвинуть линейку до упора и, удерживая ее в
этом положении, нажать ГОТОВО . Вернуть линейку в исходное положение.
Закрепить калибр линейки, как показано на рисунке 8.2: в нижнем положении –
для СБМП-40 Л, в верхнем положении - для СБМП-40 Ст
По запросу программы «Подведите линейку к точке 1» вставить наконечник
линейки в отверстие «1» калибра, как показано на рисунке 8.2 а или 8.2 в. Нажать
клавишу ГОТОВО .
По запросу программы «Подведите линейку к точке 2» вставить наконечник
линейки в отверстие «2» калибра, как показано на рисунке 8.2 б или 8.2 г. Нажать
клавишу ГОТОВО .
Чтобы прервать калибровку, нажать клавишу ОТМЕНА .

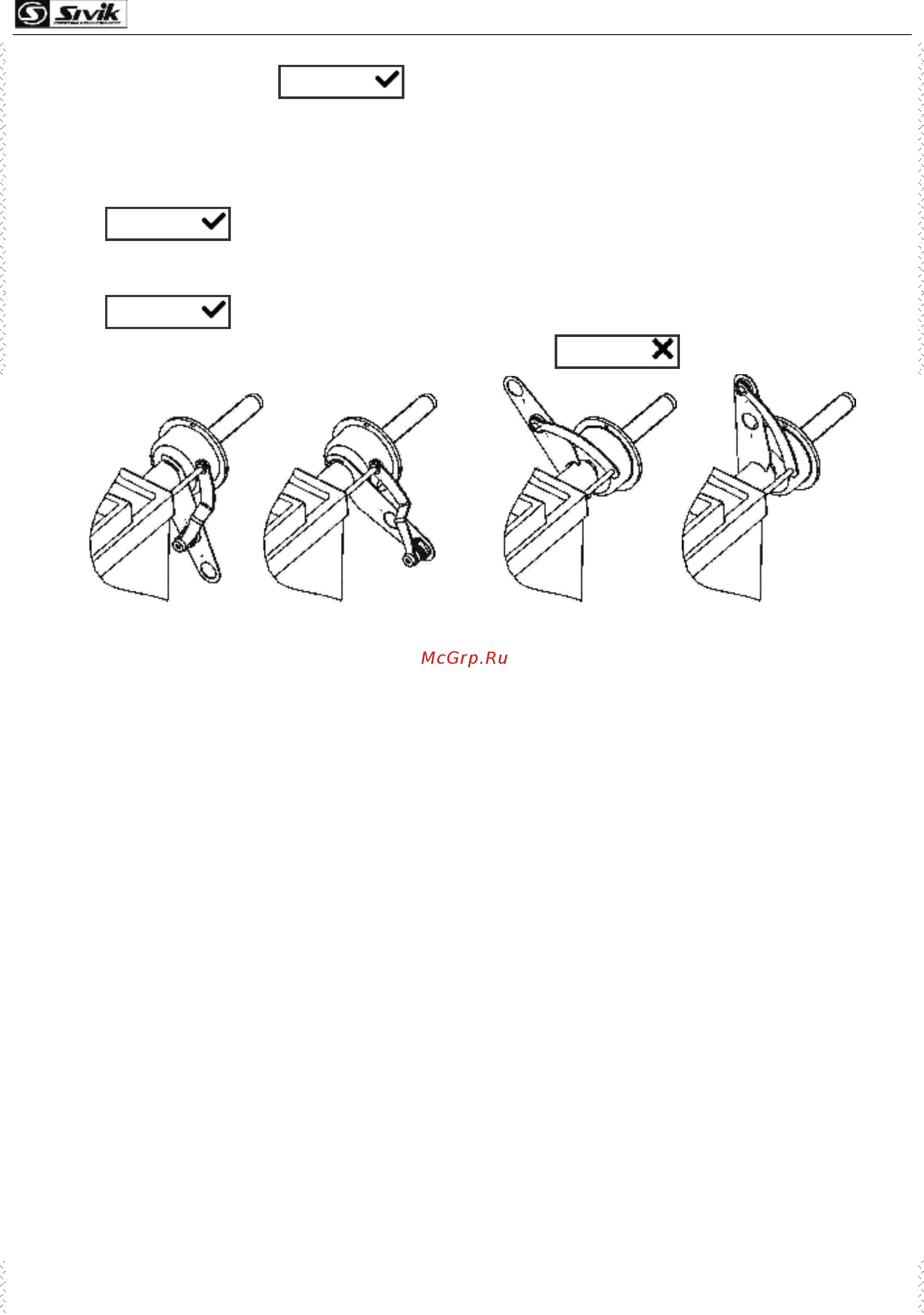

а б в г
а, б – использование калибра в станке СБМП-40 Л
в, г – использование калибра в станке СБМП-40 Ст
Рисунок 8.2
При утере калибра можно воспользоваться обычной линейкой. Упереть торец
линейки в корпус вала. Вместо точки 1 следует подвести край наконечника линейки,
соответствующий большему расстоянию от корпуса вала, к отметке 133 мм. Вместо точки
2 - к отметке 223 мм.
8.4 Датчики дисбаланса: проверка и калибровка
Критерием необходимости проверки и калибровки датчиков дисбаланса является
неточное определение масс грузов при балансировке стандартного колеса. Т.е., если
балансировка стандартного колеса не выполняется за один цикл.
Проверка датчиков дисбаланса выполняется путем проверки погрешности
измерений дисбаланса.
8.4.1 Проверка погрешности измерений дисбаланса (упрощенная)
Для определения погрешности измерений дисбаланса потребуется груз со скобой
массой (60…100) ± 0,5 г, колесо диаметром 13”…16” с кондиционным (без повреждений и
т.п.) диском (радиальное и торцевое биение места крепления грузов - не более 1,5 мм).
Диск должен позволять устанавливать на кромки грузы со скобами. Контрольный груз
предварительно взвесить с точностью 1 г
При проверке использовать точные (неокругленные) значения дисбаланса,
выводимые в информационном поле, или предварительно отключить округление (8.1.1).
Установить колесо на станок. Ввести размеры колеса. Отбалансировать
колесо.
