Станок балансировочный СБМК-60. Руководство по эксплуатации
11
4.4 Включение станка. Состояние «Новое колесо»
Перед включением следует убедиться в том, что линейка находится в исходном
положении (рисунок 4.5).

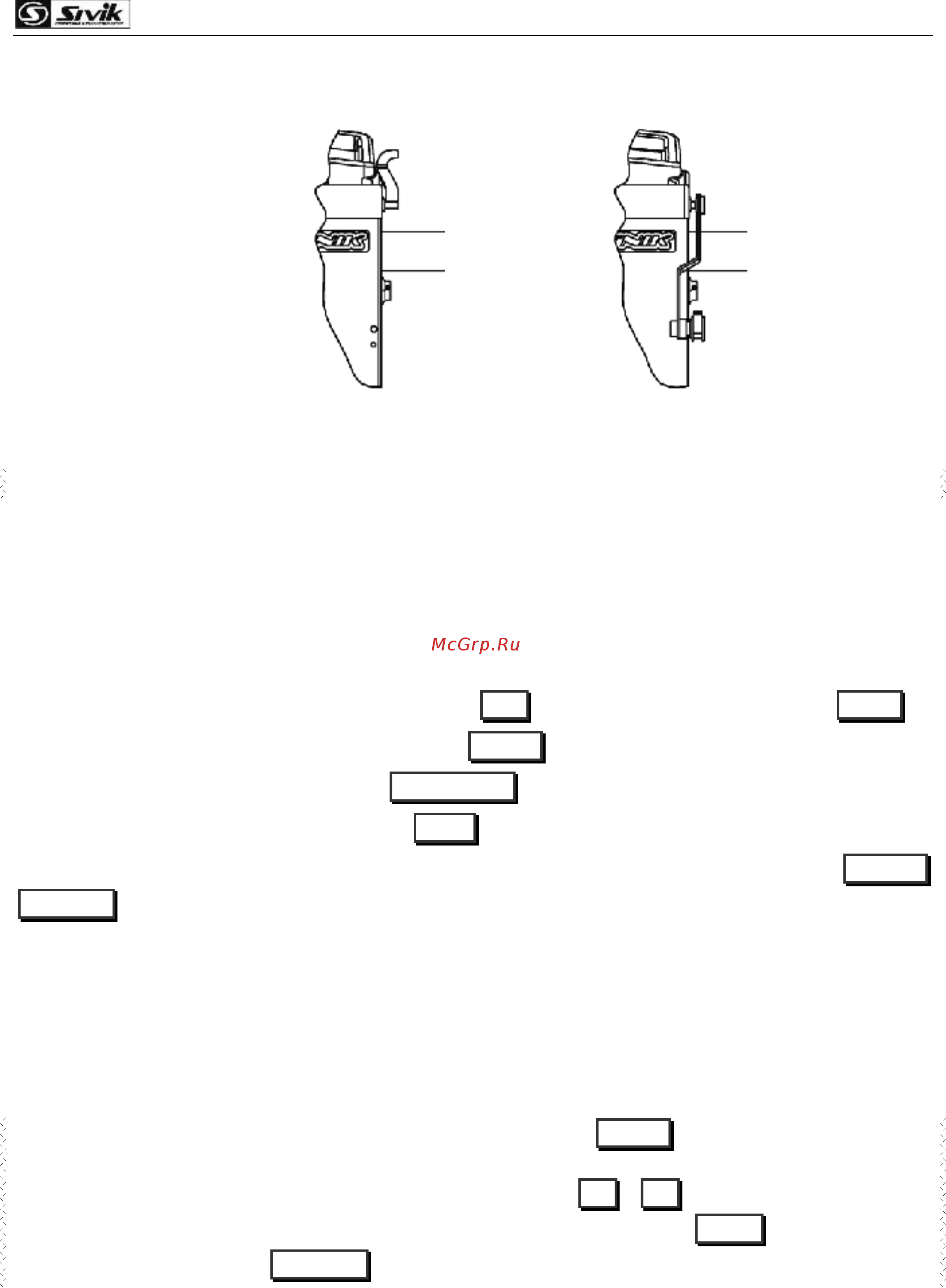

а – комплектация СТАНДАРТ б – комплектация ЛЮКС
Рисунок 4.5– Исходное положение линейки
Перевести сетевой выключатель в положение ВКЛ.
После включения станок перейдет в режим «Новое колесо». В этом режиме на
цифровых индикаторах показывается номер оператора и возможна смена оператора, как
описано в 7.2.
Состояние «Новое колесо» - базовое состояние станка. Признаком этого состояния
является индикация OPE (оператор) на левом индикаторе и номера оператора – на
правом.
Из состояния «Новое колесо» можно:
q вводить параметры колеса (клавиша ALU , движение линейки, клавиши ◄ , ► );
q входить в меню программ (клавиша МЕНЮ );
q менять оператора (клавиша ОПЕРАТОР );
q измерить дисбаланс (клавиша ПУСК ).
Перевод станка в режим «Новое колесо» возможен нажатием клавиши НОВОЕ
КОЛЕСО , а также автоматически после измерения дисбаланса с результатом 0 0, как
описано в 8.4.
4.5 Использование меню программ
Для выполнения ряда функций станка необходимо использовать меню программ.
Назначение и особенности каждой программы будут описаны в следующих разделах.
Общий перечень программ и их обозначения приведены в Приложении В.
Вход в меню программ возможен из состояния «Новое колесо».
Для входа в меню программ нажать клавишу МЕНЮ . На левом индикаторе
будет показан номер программы в виде PXX, где XX – номер программы, а на правом
индикаторе - обозначение программы. Клавишами ◄ , ► выбирать требуемую
программу. Для входа в выбранную программу нажать клавишу ВВОД . Для выхода из
меню программ нажать ОТМЕНА .
