Станок балансировочный СБМК-60. Руководство по эксплуатации
12
5 БАЛАНСИРОВКА КОЛЕСА
5.1 Порядок балансировки колеса
Колесо балансировать в следующем порядке.
q перевести станок в состояние «Новое колесо» (4.4);
q подготовить и установить колесо (5.2);
q при необходимости ввести параметры колеса (5.3);
q выполнить измерение дисбаланса (5.4);
q установить грузы, если необходимо (5.5);
q выполнить контрольное измерение дисбаланса (5.4).
5.2 Установка колеса
Очистить колесо от грязи и удалить ранее установленные грузы. Установить
балансируемое колесо на приводной вал станка в соответствии с рисунком 5.1, в
зависимости от конструкции диска колеса.
а – конус изнутри б – конус изнутри с дистанционным кольцом
в - конус снаружи г – комплект ДЖИП
д – установка на адаптер фланцевый е – пазы или отверстия для
крепления адаптеров

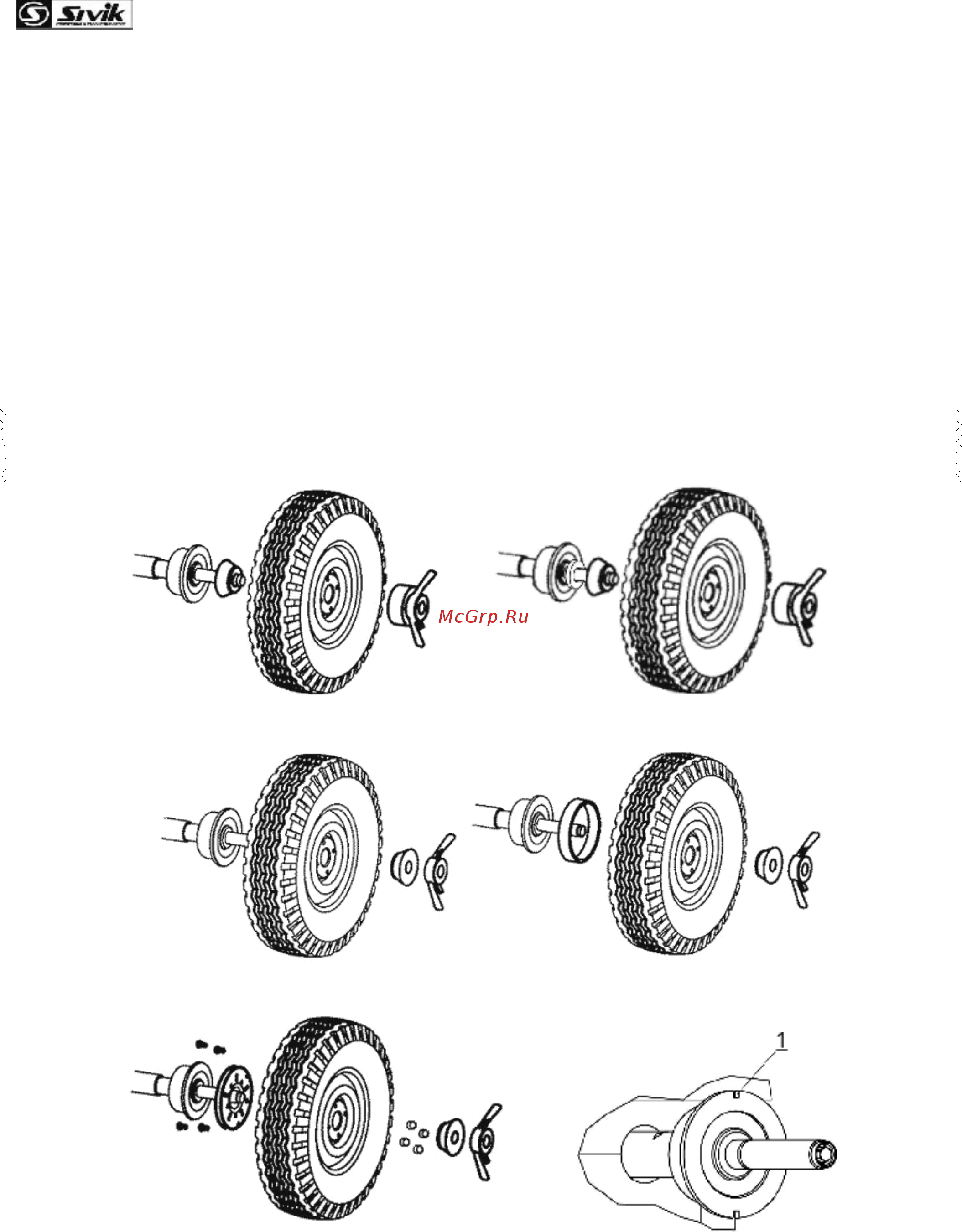

Рисунок 5.1 – Установка колеса
