Станок балансировочный СБМК-60. Руководство по эксплуатации
19
6 ПРИМЕРЫ БАЛАНСИРОВКИ КОЛЕС
6.1 Балансировка стандартного колеса
Ниже приведен пример балансировки стандартного колеса легкового автомобиля
грузами со скобами.
Если на левом индикаторе не выведены символы OPE (станок не находится в
состоянии «Новое колесо»), нажать клавишу НОВОЕ КОЛЕСО .
Нажать клавишу СТОП для временного включения тормоза.

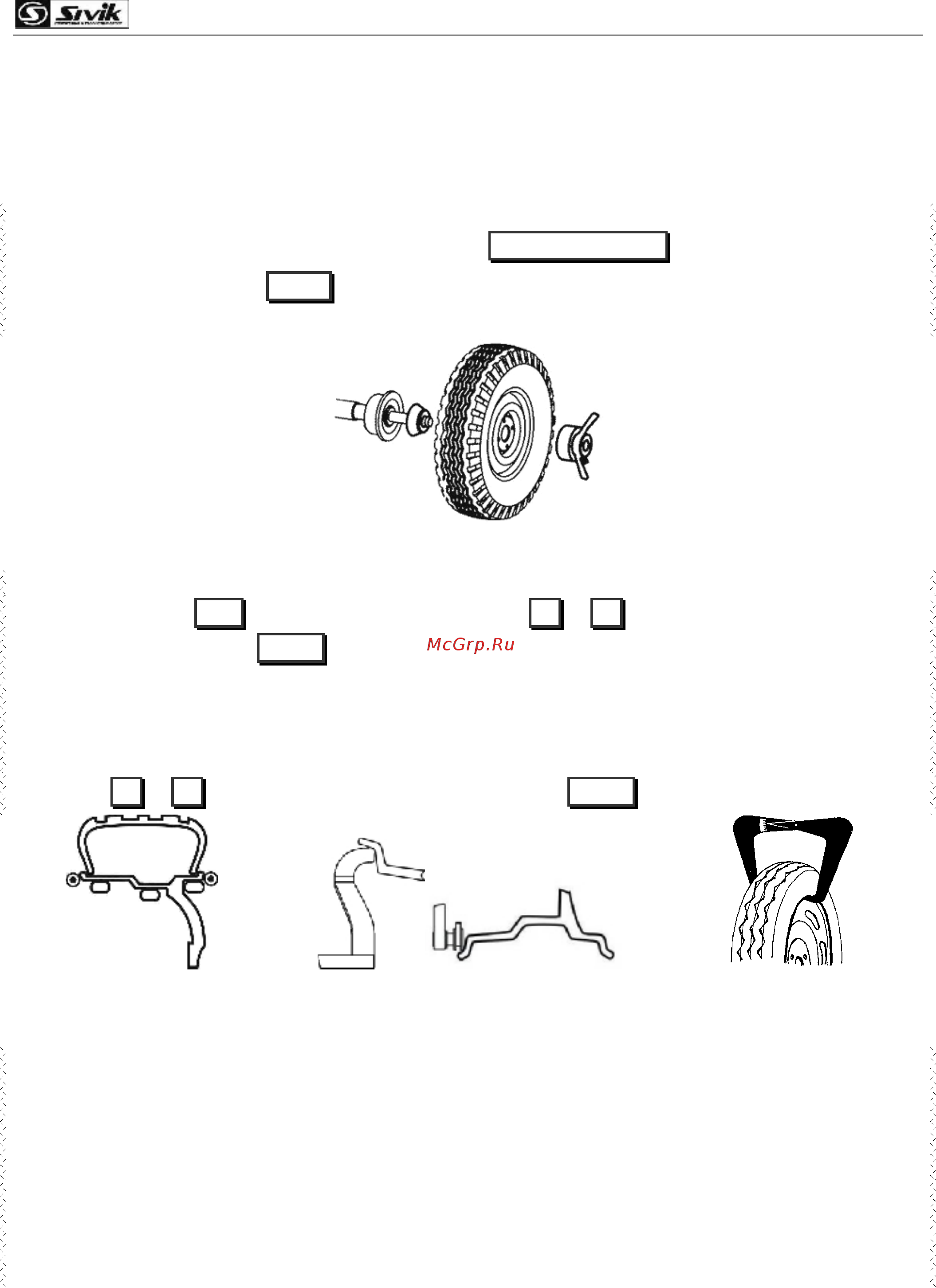

Колесо, очищенное от грязи, установить на вал (рис. 6.1).
Рисунок 6.1 – Установка колеса
Проверить индикатор схемы расположения грузов. Если следует сменить схему,
нажать клавишу ALU . Затем, нажимая клавиши ◄ и ► , установить схему, рисунок
6.2 а. Нажать клавишу ВВОД .
Ввести размеры. Для этого подвести линейку к ободу колеса в соответствии с
рисунком 6.2 б и держать там до звукового сигнала. Вернуть линейку в исходное
положение.
Измерить ширину колеса с помощью кронциркуля, рисунок 6.2 в. Нажимая
клавиши ◄ и ► , ввести ширину. Нажать клавишу ВВОД .
а - схема установки грузов б – ввод размеров в – измерение ширины колеса
Рисунок 6.2 - Ввод параметров стандартного колеса
Опустить кожух для измерения. Ждать остановки колеса. Поднять кожух. На
экране появится информация о грузах. Приготовить грузы.
Поворачивать колесо рукой до загорания точки «12 час» на левом индикаторе
положения груза, рисунок 6.3.
Установить груз указанной массы слева на обод колеса в положение «12 часов»,
как показано на рисунке 6.3.
Поворачивать колесо рукой до загорания точки «12 час» на правом индикаторе
положения груза. Установить груз указанной массы справа на обод колеса в положение
«12 часов».
