Станок балансировочный СБМК-60. Руководство по эксплуатации
18

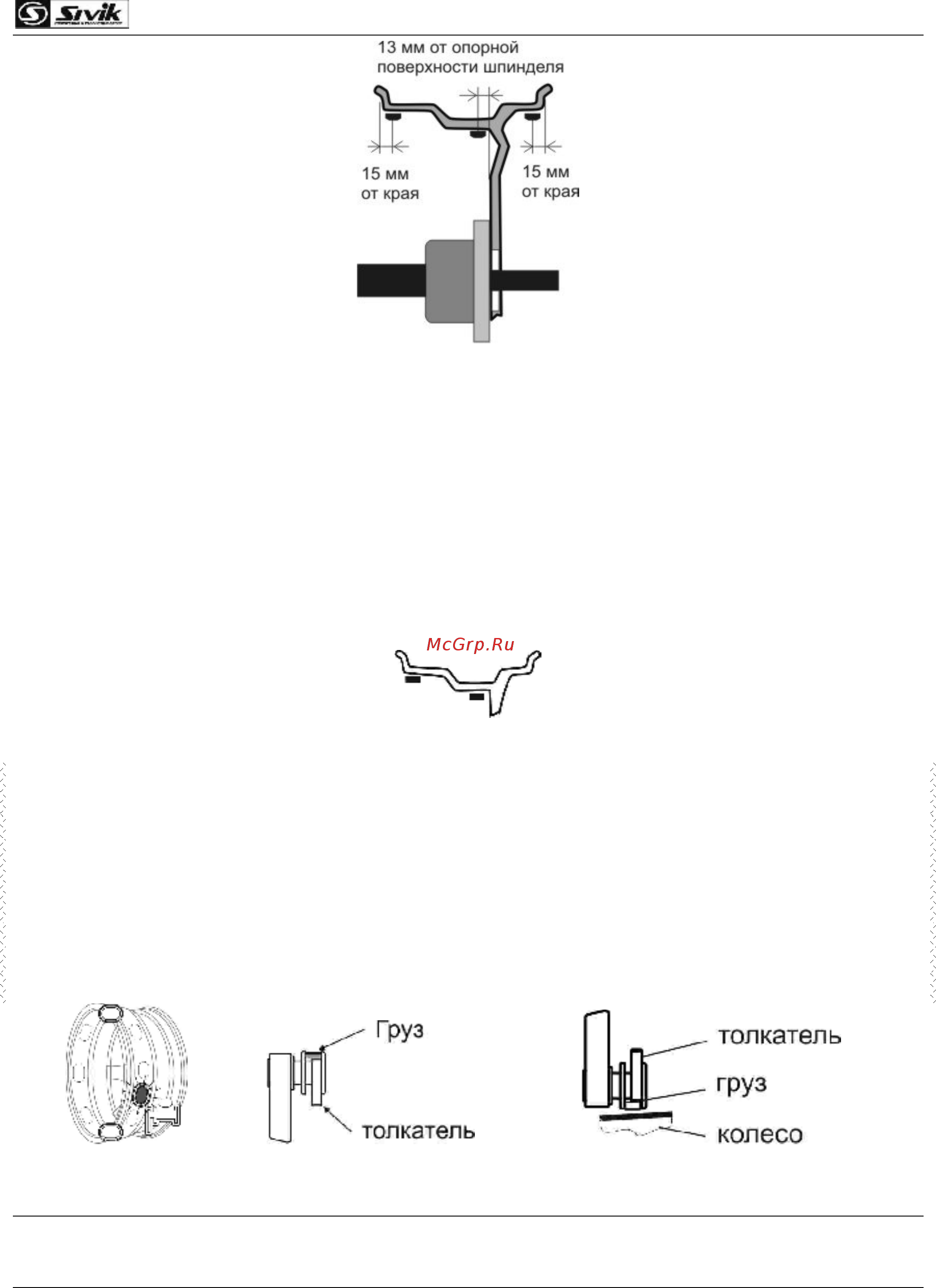

Рисунок 5.12 – Дистанции установки ленточных грузов
5.5.2 Установка груза линейкой
При установке ленточного груза рукой неизбежно возникают погрешности, которые
не позволяют отбалансировать колесо за один цикл.
На станке комплектации ЛЮКС имеется возможность исключить эти погрешности
путем установки груза с помощью линейки.
Линейкой можно устанавливать грузы в места, доступные со стороны корпуса
станка, рисунок 5.10. Если доступной является только одна плоскость коррекции, то груз в
этой плоскости можно установить электронной линейкой, а в другой плоскости – в режиме
«12-6 часов».
Рисунок 5.13 – Места грузов, доступные для установки линейкой
Приготовить груз требуемой массы. Снять с него защитную пленку.
Повернуть колесо так, чтобы на индикаторе положения груза загорелась точка,
показанная на рисунке 5.14 а. До окончания установки груза колесо должно оставаться
в этом положении.
Установить груз в зажим линейки, как показано на рисунке 5.14 б.
Повернув линейку в нижнее положение, выдвигать линейку до появления
прерывистого звукового сигнала и мигания индикатора веса груза. Прижать линейку к
поверхности колеса, рисунок 5.14 в. Нажав на толкатель, высвободить груз из зажима
линейки. Вернуть линейку в исходное положение.
а б в
Рисунок 5.14 – Установка груза линейкой
i
При прохождении линейкой требуемой дистанции станок издает удлиненный звуковой
сигнал. Т.о., если при выдвижении линейки раздается звуковой сигнал, то нужно двигать
линейку в обратном направлении.
