Станок балансировочный СБМК-60. Руководство по эксплуатации

q точка 2 – в вертикально нижнем положении «6 часов»;

q точка 3 – в положении для установки груза линейкой.

1 – груз в «12 час», 2 – груз в «6 час», 3 – установка груза линейкой

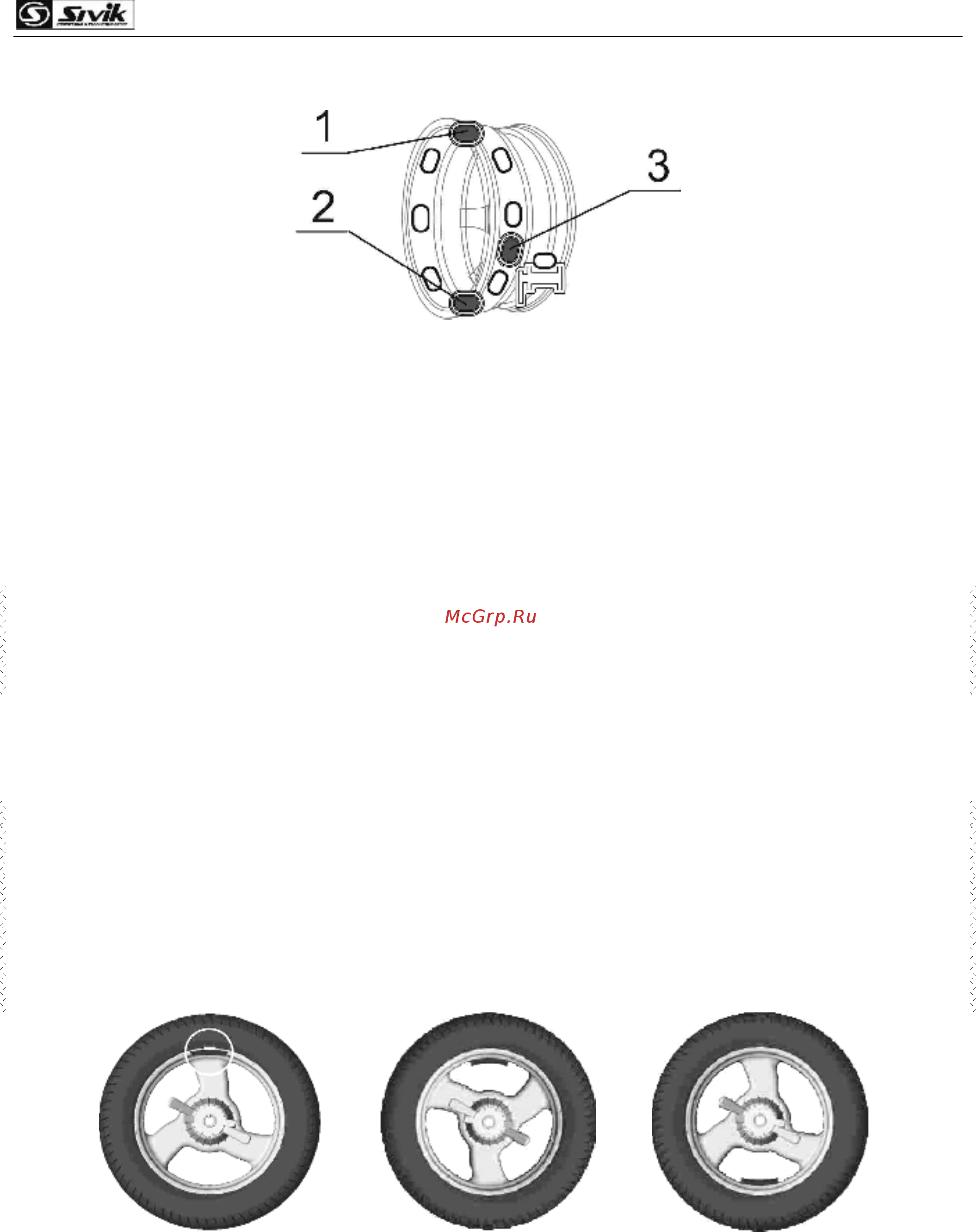

Рисунок 5.10 – Индикатор положения груза

Выбор углового положения груза при установке зависит от его типа и определяется

удобством установки. Например, груз со скобой можно поставить только в положение «12

часов». Ленточный груз можно ставить в положение «6 час» (рекомендуется) или в «12

час». Для станка комплектации ЛЮКС ленточный груз можно ставить также с помощью

линейки (рекомендуется) согласно 5.6.2.

5.5.1 Установка груза в положение «12 час» и «6 час»

Чтобы установить груз со скобой в положение «12 часов», нужно вращать

колесо рукой, пока не загорится точка 1, приложить груз к ободу в положение «12

часов», как показано на рисунке 5.11 а, и легким постукиванием инструментом

зафиксировать на ободе.

При установке ленточного груза важно соблюсти не только точное угловое

положение груза, но и дистанцию – расстояние до края обода колеса. Только при

соблюдении этих условий возможно отбалансировать колесо за минимальное количество

циклов.

Для установки ленточного груза (с липким слоем) снять защитную пленку с

груза. Затем вращать колесо рукой, пока не загорится точка 1 – для установки груза

в «12 час», или 2 – для установки груза в «6 час», закрепить груз на колесе в верхней

(«12 часов») или в нижней («6 часов») позиции (рисунок 5.11 б,в). Если размеры колеса

вводились прямым измерением, ленточные грузы устанавливать на те же дистанции,

куда подводилась линейка при вводе размеров. Если размеры вводились в

традиционном режиме, ленточные грузы устанавливать на дистанции согласно

рисунку 5.12.

а б в

а – груз со скобой установлен в положение «12 часов»

б – ленточный груз установлен в положение «12 часов»

в – ленточный груз установлен в положение «6 часов»

Рисунок 5.11
