Станок балансировочный СБМК-60. Руководство по эксплуатации

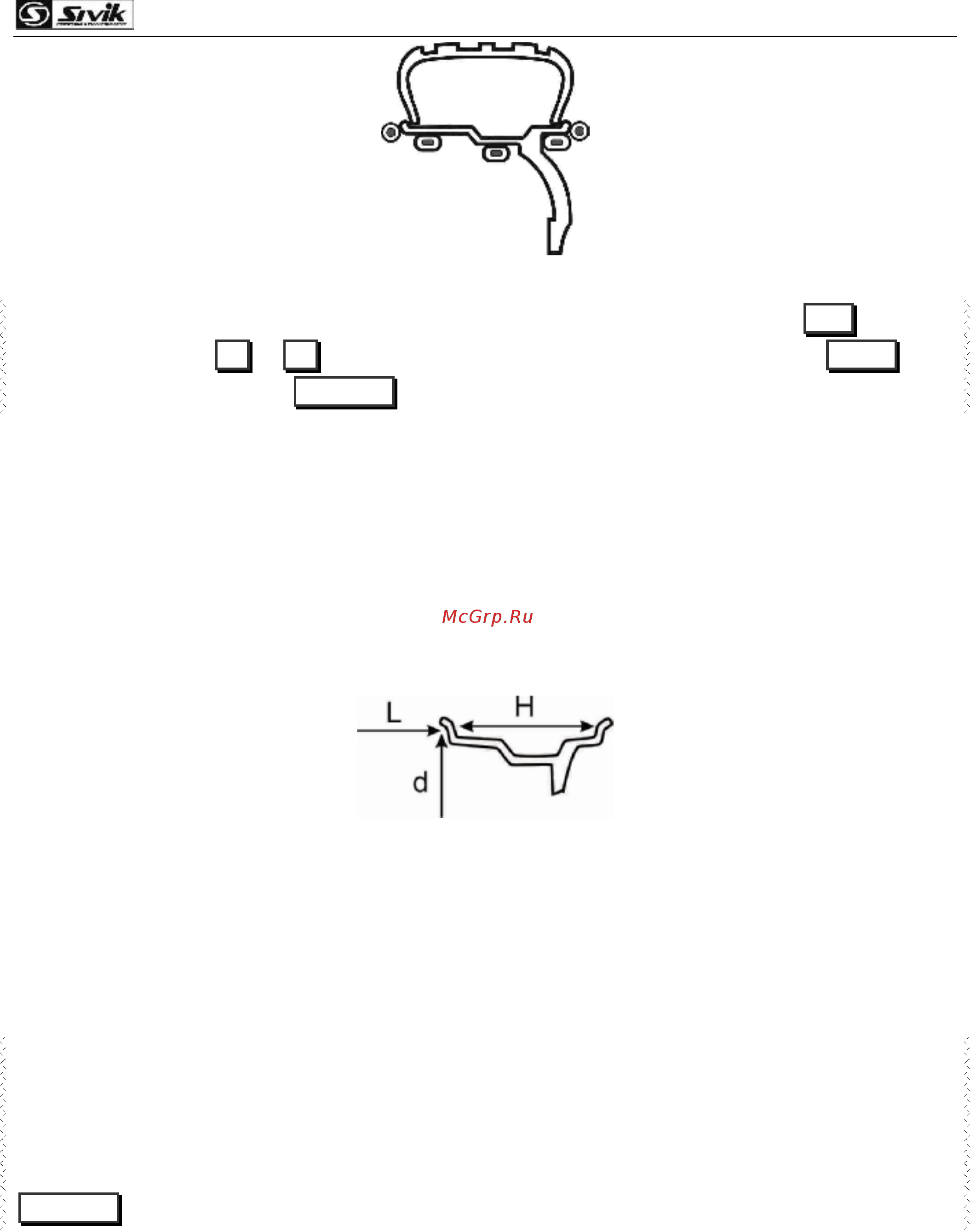

Рисунок 5.3 – Индикатор схемы расположения грузов

Чтобы изменить схему расположения грузов нажать клавишу ALU . Затем,

нажимая клавиши ◄ и ► , установить нужную схему. Нажать клавишу ВВОД . Для

отмены нажать клавишу ОТМЕНА .

Для станка в комплектации ЛЮКС дальнейшие действия зависят от выбранной

схемы и от настройки режима прямого измерения.

5.3.2 Ввод размеров

Ввод размеров осуществляют в состоянии «Новое колесо».

Ввод размеров возможен двумя способами: традиционным и прямым измерением.

5.3.3 Традиционный ввод размеров

При традиционном вводе размеров колеса вводят диаметр диска d, дистанцию от

станка до него L, а также ширину диска H, рисунок 5.4.

Рисунок 5.4 – Размеры диска при традиционном вводе

Традиционный ввод размеров выполняют:

q в станке комплектации СТАНДАРТ – для всех схем расположения грузов;

q в станке комплектации ЛЮКС при отключенном режиме прямого измерения - для

всех схем;

q в станке комплектации ЛЮКС при включенном режиме прямого измерения – для

схем СТАНДАРТ, ALU1, ALU3 или ALU4 (рисунок 5.2).

Для измерения дистанции и диаметра подвести линейку к ободу колеса в

соответствии с рисунком 5.5: для станка в комплектации СТАНДАРТ - в верхнем

положении, в комплектации ЛЮКС – в нижнем положении. На цифровых индикаторах

кратковременно появятся символы -d- -L-, а затем - диаметр (в дюймах) и дистанция

(в мм). Удерживать линейку до звукового сигнала. Отвести линейку назад в исходное

положение. Для отмены действия следует до звукового сигнала нажать клавишу

ОТМЕНА .
