Руководство пользователя
1. Управление Коммутатором 12
www.qtech.ru

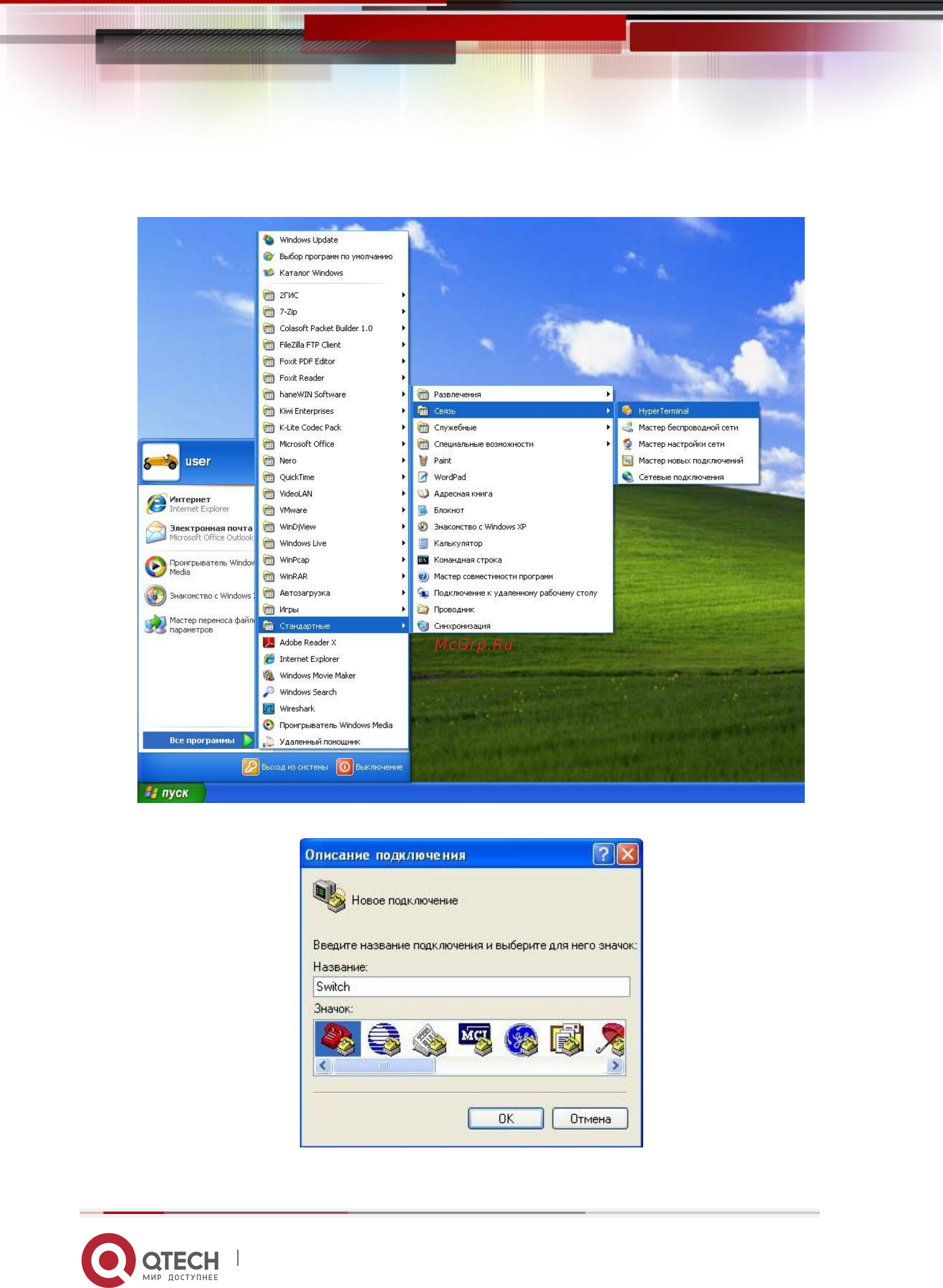

1. Нажмите «Пуск» (Start menu) – Все программы (All Programs) – Стандартные
(Accessories) – Связь (Communication) – HyperTerminal
2. Наберите имя для запущенного HyperTerminal, например «Switch».
