Руководство пользователя
6. Конфигурация функции изоляции портов 68
www.qtech.ru
Режим администратора, Режим глобального конфигурирования
show isolate-port group [ <WORD> ]
Показывает конфигурацию групп
изолированных портов, включая все
сконфигурированные группы
изолированных портов и Ethernet порты в
каждой группе.
6.3 Типовые примеры функции изоляции портов
e1/0/15
e1/0/10e1/0/1
Vlan
S3S2
S1

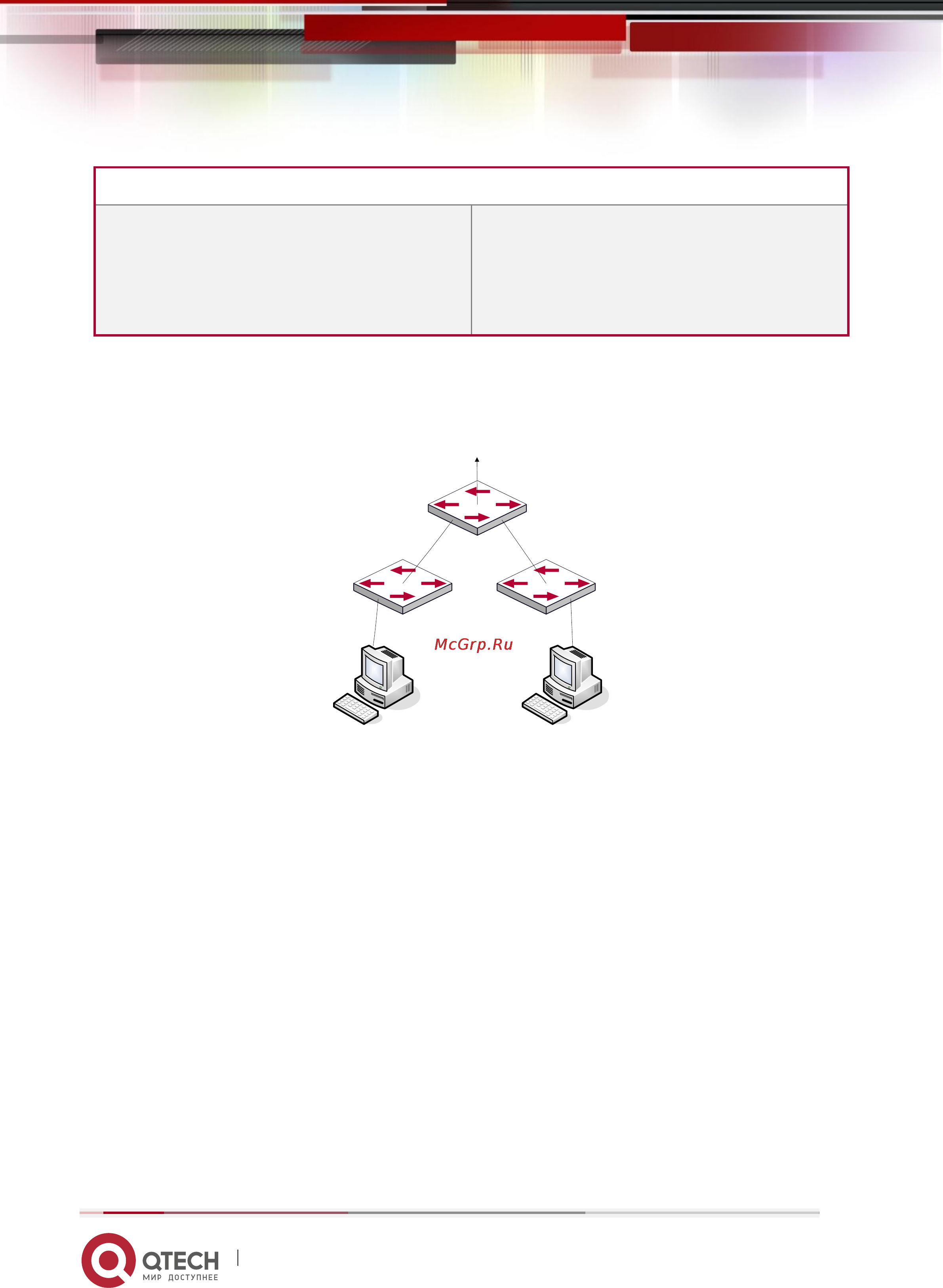

Топология и конфигурация коммутаторов показана на рисунке выше. Порты e1/1, e1/10 и
e1/15 все принадлежат к VLAN 100. Требование заключается в том, чтобы после
включения функции изоляции портов на коммутаторе switch1 порты е1/1 и е1/10 на этом
коммутаторе не могли связываться друг с другом и оба могли связываться с портом
е1/15, смотрящим в сеть. То есть связи между любыми парами низлежащих портов нет, и
в то же время связь между любым низлежащим портом и вышестоящим работает.
Вышестоящий порт может работать с любым портом нормально.
Конфигурация коммутатора S1:
Switch(config)#isolate-port group test
Switch(config)#isolate-port group test switchport interface ethernet
1/1;1/10
