Q-Tech QSW-3450 [49/260] Примеры настройки ftp tftp
![Q-Tech QSW-3450 [49/260] Примеры настройки ftp tftp](/views2/1062484/page49/bg31.png)
Руководство пользователя
2. Основные настройки коммутатора 49
www.qtech.ru
tftp-server retransmission-timeout
<seconds>
Выставляет таймаут до ретрансляции пакета
(3) Настройка количества раз ретрансляции до таймаута для неповрежденных пакетов
Команда
Пояснение
Глобальный режим
tftp-server retransmission-number
<number>
Устанавливает число ретрансляций
2.5.3.3 Примеры настройки FTP/TFTP
Настройки одинаковы для IPv4 и IPv6 адресов. Пример показан только для IPv4 адреса.
10.1.1.
10.1.1.
Загрузка nos.img файла FTP/TFTP клиентом

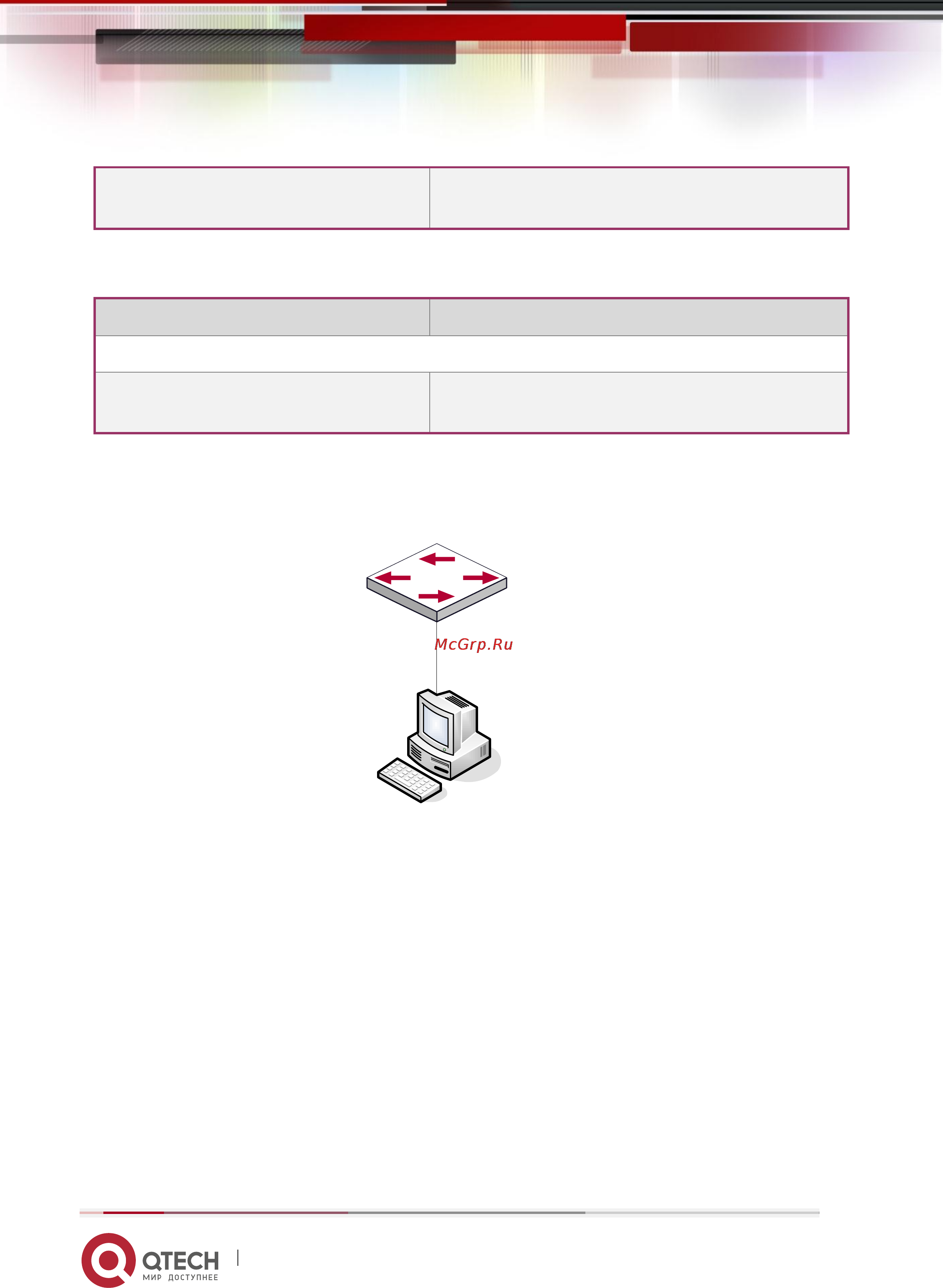

Сценарий 1: Использование коммутатора в качестве FTP/TFTP клиента. Коммутатор
соединяется одним из своих портов с компьютером, который является FTP/TFTP
сервером с IP-адресом 10.1.1.1, коммутатор действует как FTP/TFTP клиент, IP-адрес
интерфейса VLAN1 коммутатора 10.1.1.2. Требуется загрузить файл "nos.img" с
компьютера в коммутатор.
Настройка FTP
Настройка компьютера:
Запустите программное обеспечение FTP сервера на компьютере и установите имя
пользователя "Switch" и пароль "superuser". Поместите файл "12_30_nos.img" в
соответствующий каталог FTP сервера на компьютере.
Далее описана процедура настройки коммутатора:
Switch(config)#interface vlan 1
