Руководство пользователя
1. Управление Коммутатором 19
www.qtech.ru

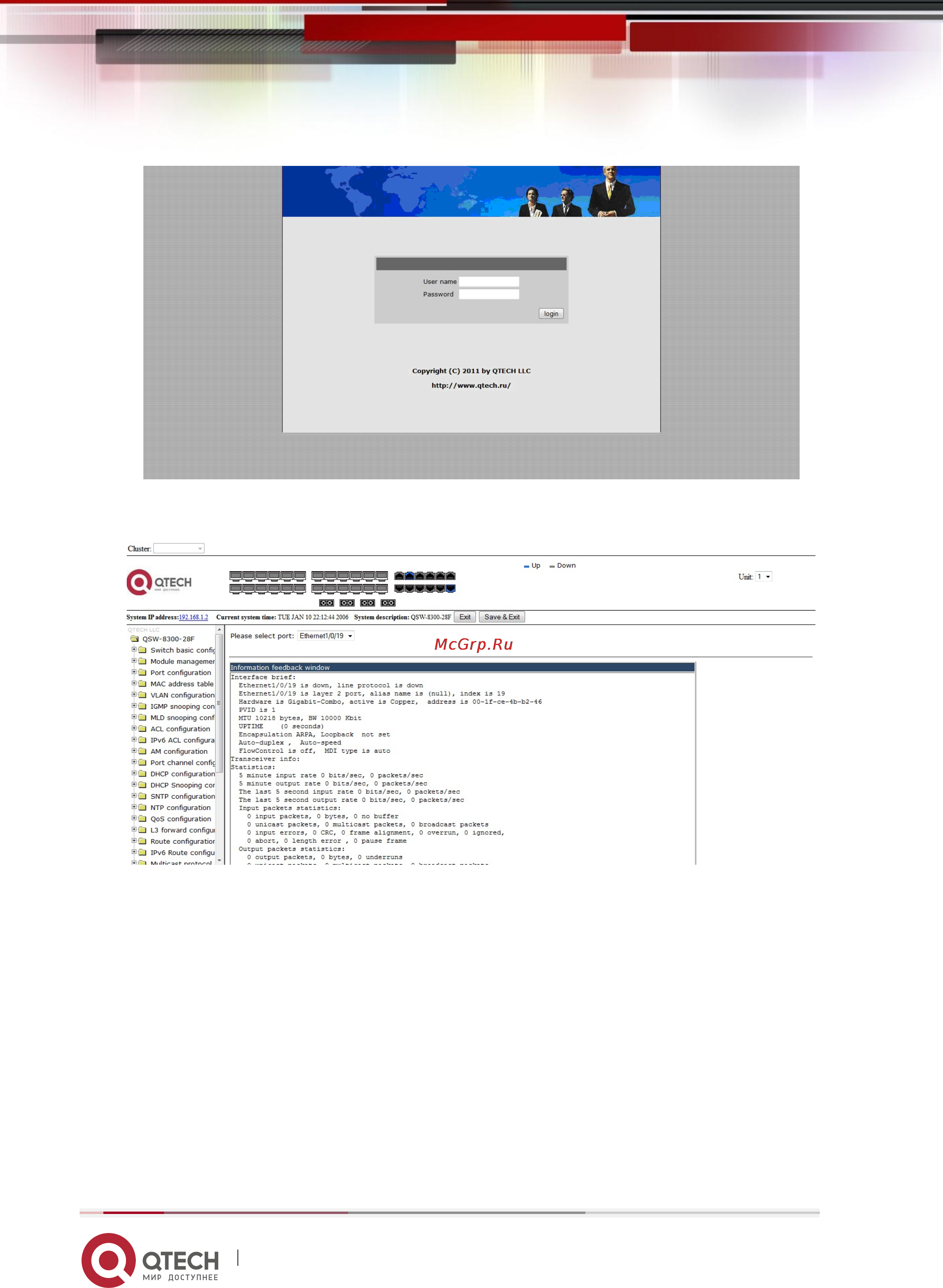

После ввода достоверных имени пользователя и пароля вы попадете в главное меню
настройки Web интерфейса, как это показано ниже:
Примечание: при настройке коммутатора имя коммутатора пишется английскими
буквами.
1.1.2.3 Управление коммутатором через сетевое управление SNMP
Необходимые требования:
1. Коммутатор должен иметь сконфигурированный IPv4/IPv6 адрес.
2. IP адрес хоста (HTTP клиент) и VLAN интерфейс коммутатора, должны иметь IPv4/IPv6
адреса в одном сегменте сети.
3. Если второй пункт не может быть выполнен, HTTP клиент должен быть подключен к
IPv4/IPv6 адресу коммутатора с других устройств, таких как роутер.
