10. Настройка Port channel 85

www.qtech.ru

10 НАСТРОЙКА PORT CHANNEL

10.1 Общие сведения о Port channel

Для понимания термина порт-канала (Port channel) надо ввести понятие группы портов.

Группа портов – это группа физических портов на конфигурационном уровне. Только

физические порты в группе портов могут быть частью объединенного канала и стать

членами Port channel. Логически группа портов является не портом, а набором портов.

При определенных условиях физические порты в группе портов позволяют посредством

объединения портов сформировать Port channel, который обладает всеми свойствами

логического порта и таким образом становится независимым логическим портом.

Агрегация портов — это абстрактное понятие, подразумевающее по собой объединение

набора портов с одинаковыми свойствами в логический порт. Port channel — это набор

физических портов, который логически используется как один физический порт. Он

может использоваться пользователем как обычный порт. Он не может не только

добавить пропускной способности на сеть, но и способен обеспечить резервирование

соединений. Обычно объединение портов используется, когда коммутатор подключен к

маршрутизатору, клиентской станции или другим коммутаторам.

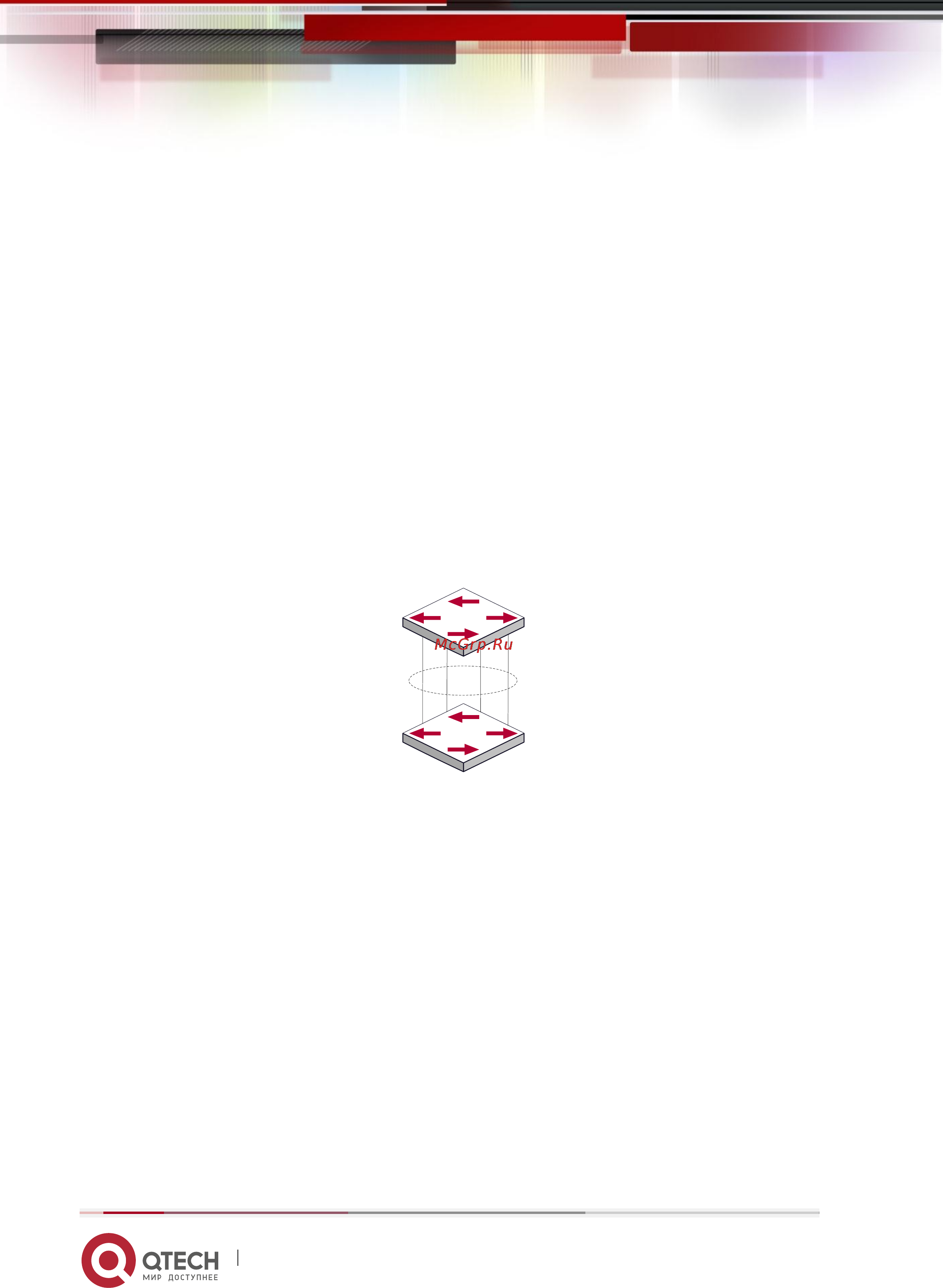

Агрегирование портов

Как показано выше, коммутатор S1 объединил порты в Port channel. Пропускная полоса

Port channel равна сумме пропускных способностей четырех портов. Когда необходимо

передать трафик с коммутатора S1 на S2, распределение трафика будет определяться на

основе MAC адреса источника и младшего бита MAC адреса приемника. В результате

вычислений определяется, какой порт будет передавать трафик. Если один порт в Port

channel неисправен, трафик будет перераспределяться на другие порты посредством

алгоритма распределения. Данный алгоритм поддерживается аппаратно.

Коммутатор предлагает два метода конфигурации объединения портов: ручное создание

Port channel и динамическое посредством протокола контроля объединения соединений

(Link Aggregation Control Protocol – LACP). Объединение возможно только для портов,

работающих в режиме полного дуплекса.

Для правильной работы Port channel необходимо соблюдать следующие условия:

• Все порты работают в режиме полного дуплекса;

• Все порты имеют одинаковую скорость;

• Все порты являются портами доступа и принадлежат одному VLAN, или все они
