Имеется четыре коммутатора SW1-SW4, среди них SW1 является главным коммутатором,
а другие коммутаторами-членами и SW2 и SW4 напрямую подключены с главным, SW3
подключается к коммутатору через SW2.
Е1 Е1Е1Е1Е2 Е2
SW1 SW2 SW3 SW4

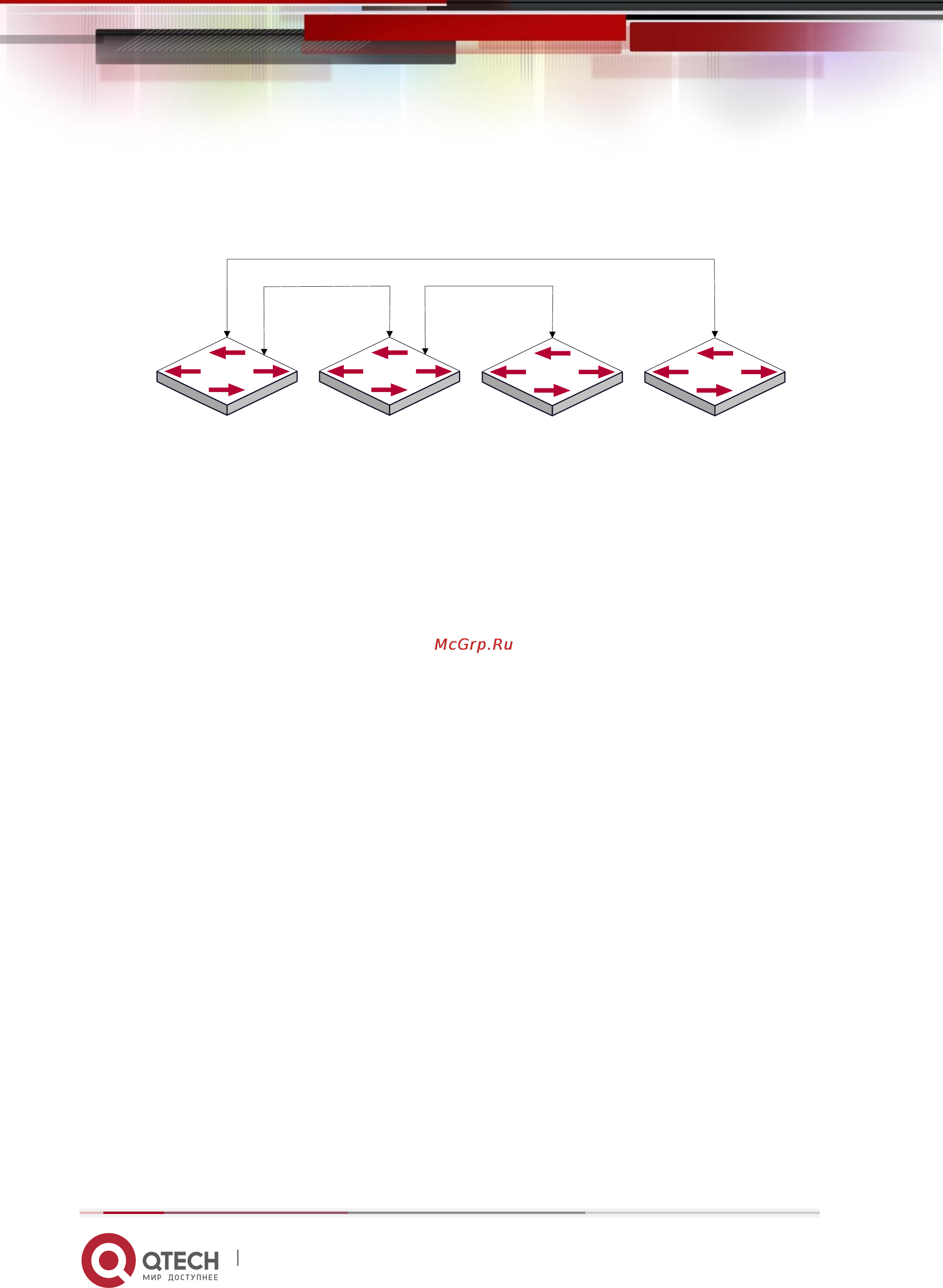

Пример кластера
Процедура настройки:
1. Настройка главного коммутатора
Настройки SW1:
Switch(config)#cluster run
Switch(config)#cluster ip-pool 10.2.3.4
Switch(config)#cluster commander 5526
Switch(config)#cluster auto-add
2. Настройка коммутатора-члена
Настройки SW2-SW4
Switch(config)#cluster run
4.4 Поиск проблем в администрировании кластерами
При возникновении проблем в применении кластерного управления, пожалуйста, про-
верьте следующие настройки:
• Проверьте, что главный коммутатор настроен правильно и включена функция
автоматического добавления. Главный коммутатор и коммутаторы члены
относятся к кластерной VLAN.
• После назначения кластерной VLAN в главном коммутаторе не включайте
протоколы маршрутизации (RIP, OSPF, BGP) в этой VLAN сети для того, чтобы
предотвратить образование петель маршрутизации.
• Проверьте, есть ли связь между главным коммутатором и коммутаторами-
членами, правильно ли она настроена. Необходимо проверить могут ли
главный коммутатор и коммутаторы-члены получать и обрабатывать пакеты,
связанные с администрированием кластера.
