25. Настройка функции предотвращения ARP сканирования 203
www.qtech.ru
anti-arpscan recovery time <seconds>
no anti-arpscan recovery time
Установка времени автоматического
восстановления.
7. Посмотреть информацию, относящуюся к ARP сканированию, а также отладочную
информацию
Команда
Описание
Общий режим конфигурации
anti-arpscan log enable
no anti-arpscan log enable
Включение/выключение функции журнала
предотвращения ARP сканирования.
anti-arpscan trap enable
no anti-arpscan trap enable
Включение/выключение функции SNMP Trap
предотвращения ARP сканирования.
show anti-arpscan [trust <ip | port | supertrust-
port> | prohibited <ip | port>]
Отображение состояния работы и
конфигурации предотвращения ARP
сканирования.
Режим администратора
debug anti-arpscan <port | ip>
no debug anti-arpscan <port | ip>
Включение/выключение отладки
предотвращения ARP сканирования.

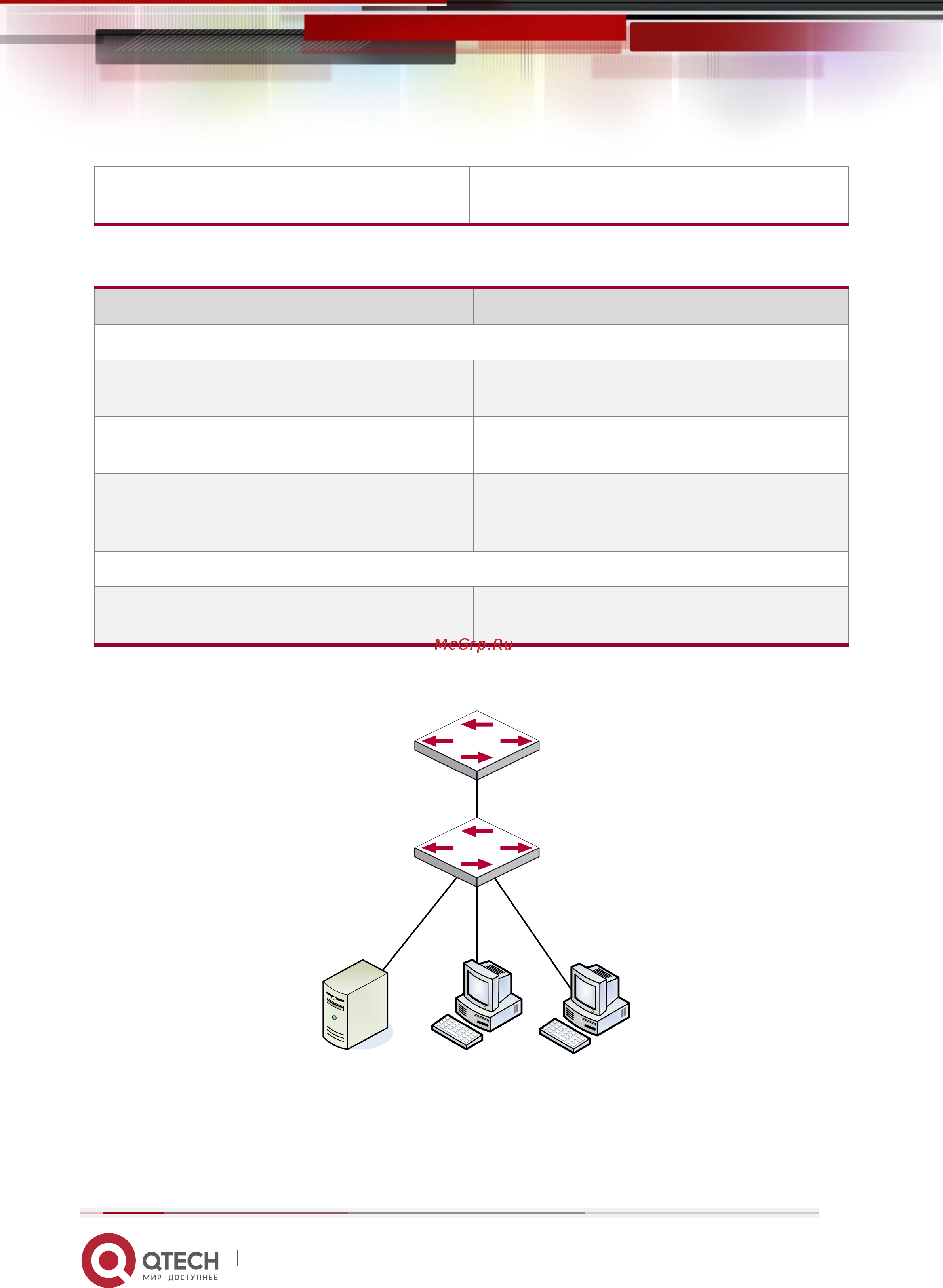

25.3 Типовые примеры предотвращения ARP сканирования
Коммутатор B
Коммутатор A
PC
PC
Server
E 1/1
E 1/19
E 1/2
E 1/2
192.168.1.100/2
В сети, топология которой показана выше, порт E1/1 коммутатора B подключен к порту
E1/19 коммутатора A, порт E1/2 коммутатора A подключен к файловому серверу (IP адрес
192.168.1.100/24), все остальные порты коммутатора A подключены к обычным PC.
