113
13.2.3 Примеры применения GVRP

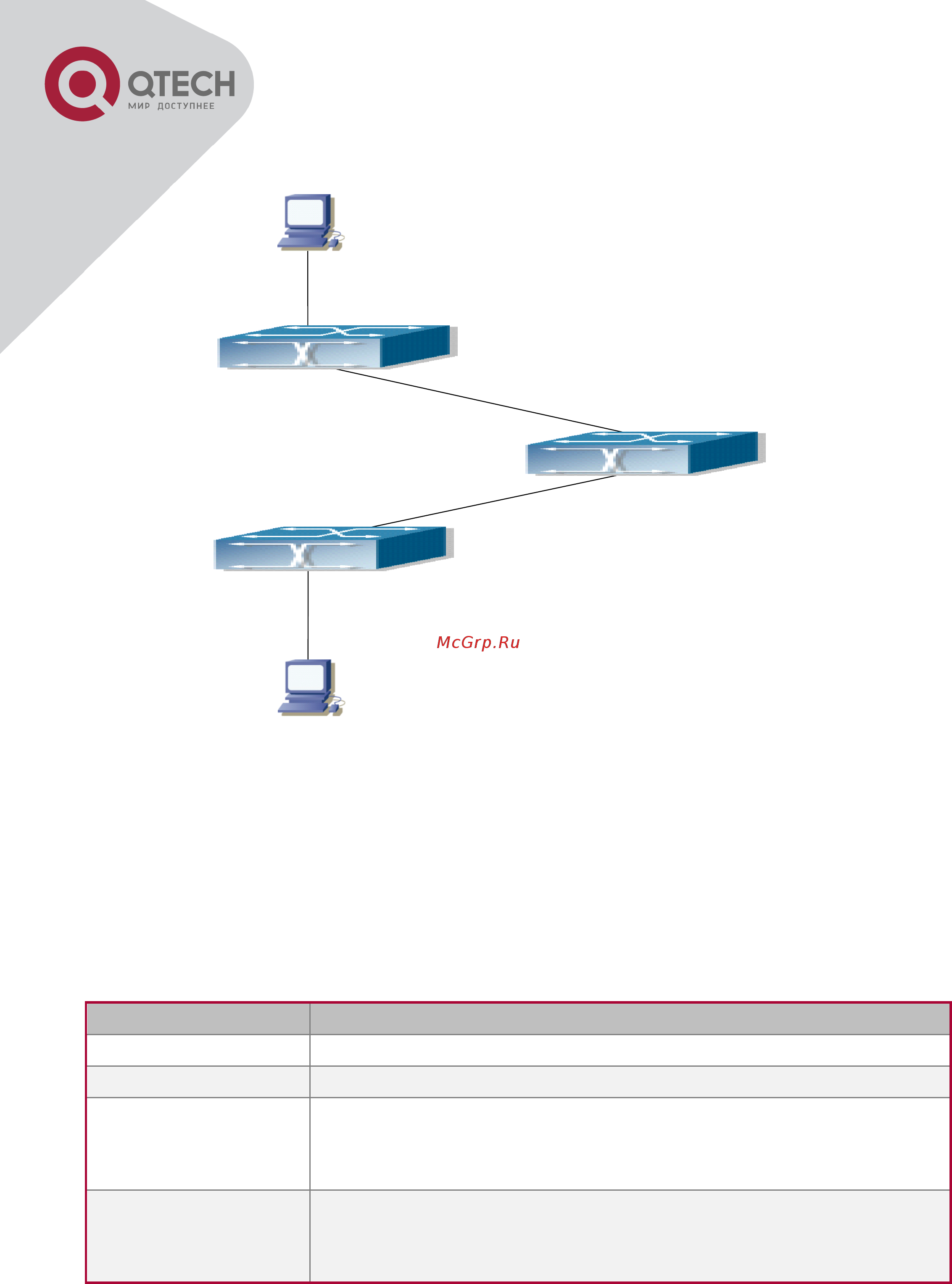

Сценарий 1:
Типичная топология применения GVRP
Для получения информации динамической регистрации VLAN и ее обновления на
коммутаторах должен быть сконфигурирован протокол GVRP.
Сконфигурированный на коммутаторах А, В и С протокол GVRP , позволяет
динамически сконфигурировать VLAN 100 на коммутаторе В и двум рабочим станциям,
подключенным к VLAN 100 на коммутаторах А и С связаться между собой без
статического конфигурирования VLAN 100 на коммутаторе В.
Объект настройки
Описание объекта настройки
VLAN100
Порты 2-6 на коммутаторах A и C.
Trunk port
Порты 11 на коммутаторах А и С, порты 10, 11 на коммутаторе B.
GVRP в режиме
глобального
конфигурирования
Коммутаторы A, B, C.
GVRP в режиме
конфигурирования
портов
Порты 11 коммутаторов A и C, порты 10, 11 коммутатора B.
PC
PC
Switch A
Switch B
Switch C
