+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1

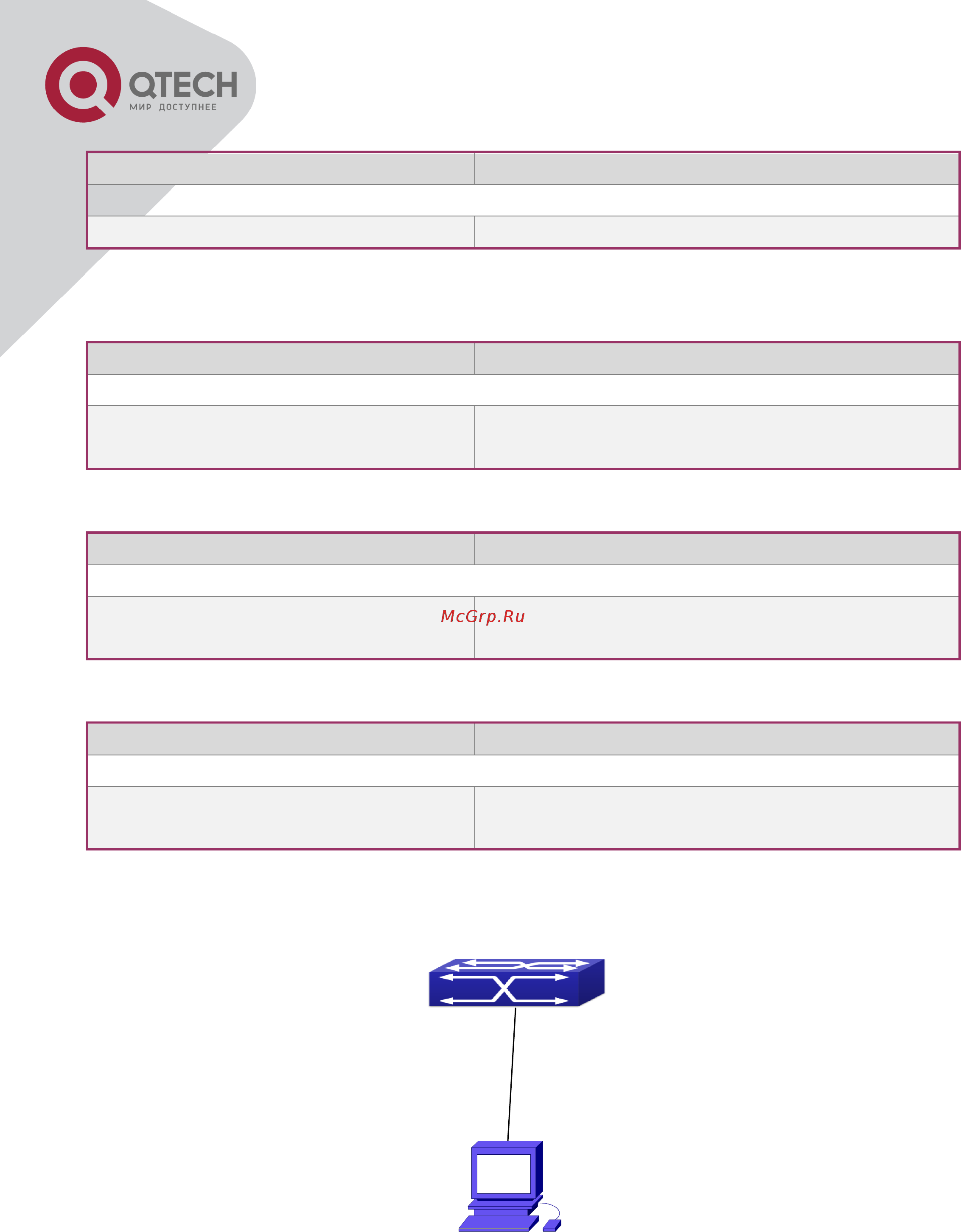

47
(3) Изменение времени ожидания FTP сервера
Команда
Пояснение
Глобальный режим
ftp-server timeout <seconds>
Выставляет время ожидания до разрыва связи
3. Настройка TFTP сервера
(1) Запуск TFTP сервера
Команда
Пояснение
Глобальный режим
tftp-server enable
no tftp-server enable
Запуск сервера, команда “no” выключает сервер
(2) Изменение времени ожидания TFTP сервера
Команда
Пояснение
Глобальный режим
tftp-server retransmission-timeout
<seconds>
Выставляет таймаут до ретрансляции пакета
(3) Настройка количества раз ретрансляции до таймаута для неповрежденных пакетов
Команда
Пояснение
Глобальный режим
tftp-server retransmission-number
<number>
Устанавливает число ретрансляций
2.5.3.3 Примеры настройки FTP/TFTP
Настройки одинаковы для IPv4 и IPv6 адресов. Пример показан только для IPv4 адреса.
Загрузка nos.img файла FTP/TFTP клиентом
Сценарий 1: Использование коммутатора в качестве FTP/TFTP клиента. Коммутатор
10.1.1.
2
10.1.1.
1
